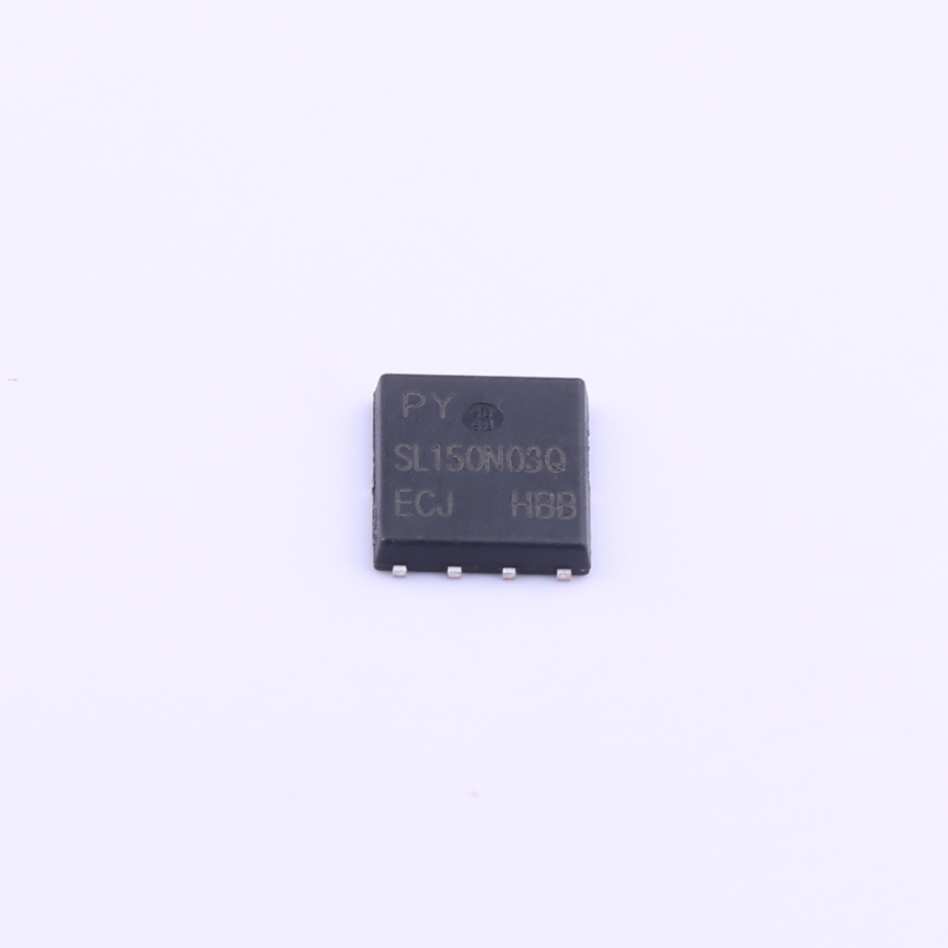

SL150N03Q 低压N沟道MOS管
SL150N03Q是一款低压N沟道MOS管，具有高电流、低导通电阻和高功率特性，适用于直流-直流转换器、功率因数校正、电机驱动等高效率、高可靠性的电力应用。
参数
漏源电压（Vdss）：30V
连续漏极电流（Id）：150A
功率（Pd）：166W
导通电阻（RDS(on)）：1.6mΩ @ 10V, 30A
阈值电压（Vgs(th)）：2.5V @ 250uA
封装

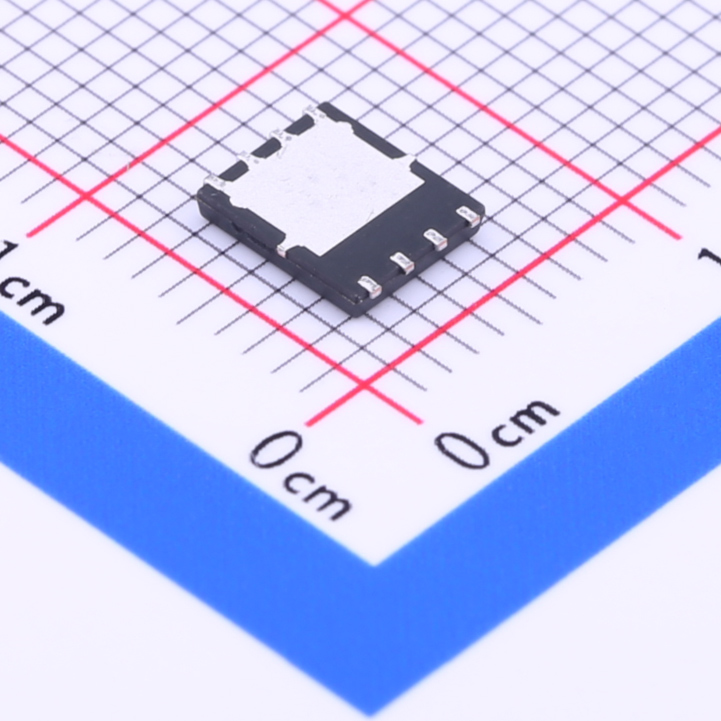

DFN 5x6-8L：8引脚表面贴装封装，尺寸为5x6mm，便于集成设计和布局。
应用
直流-直流转换器
电机驱动器
功率因数校正
LED驱动器
太阳能逆变器
产品优势
高电流承受能力：150A的漏极电流能够满足大部分高电流应用的需求。
低导通电阻：1.6mΩ的导通电阻能够提高能效，减少功率损耗。
高功率：最大166W的功率允许MOS管在高电压、高电流环境下工作。
低阈值电压：2.5V的阈值电压可以在低电压环境下有效控制MOS管的导通状态。
小封装尺寸：5x6mm的DFN封装便于高密度、紧凑型设计的实现。
注意事项
请根据应用需求正确选择驱动电路和散热设计。
在正常使用过程中，避免过电压、过电流和超温度等情况发生，以保证设备的长寿命和可靠性。
包装
SL150N03Q按照工业标准进行包装，供应方式为盘装或卷装，便于生产线自动化贴装。
关于萨科微 Slkor：
萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商，拥有先进的技术和严格的质量控制体系，为客户的设计提供最佳的解决方案和支持。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| C251155_N沟道30V150A_2018-07-13.pdf | - |
