产品展示

Product display
/
/
/
/
低压MOS管SL2307 低压MOS管SL2307 低压MOS管SL2307
低压MOS管SL2307

类型:P沟道

漏源电压(Vdss):30V

连续漏极电流(Id):4.1A

功率(Pd):300mW

导通电阻(RDS(on)@Vgs,Id):60mΩ@10V,4.1A

阈值电压(Vgs(th)@Id):3V@250μA

产品详情

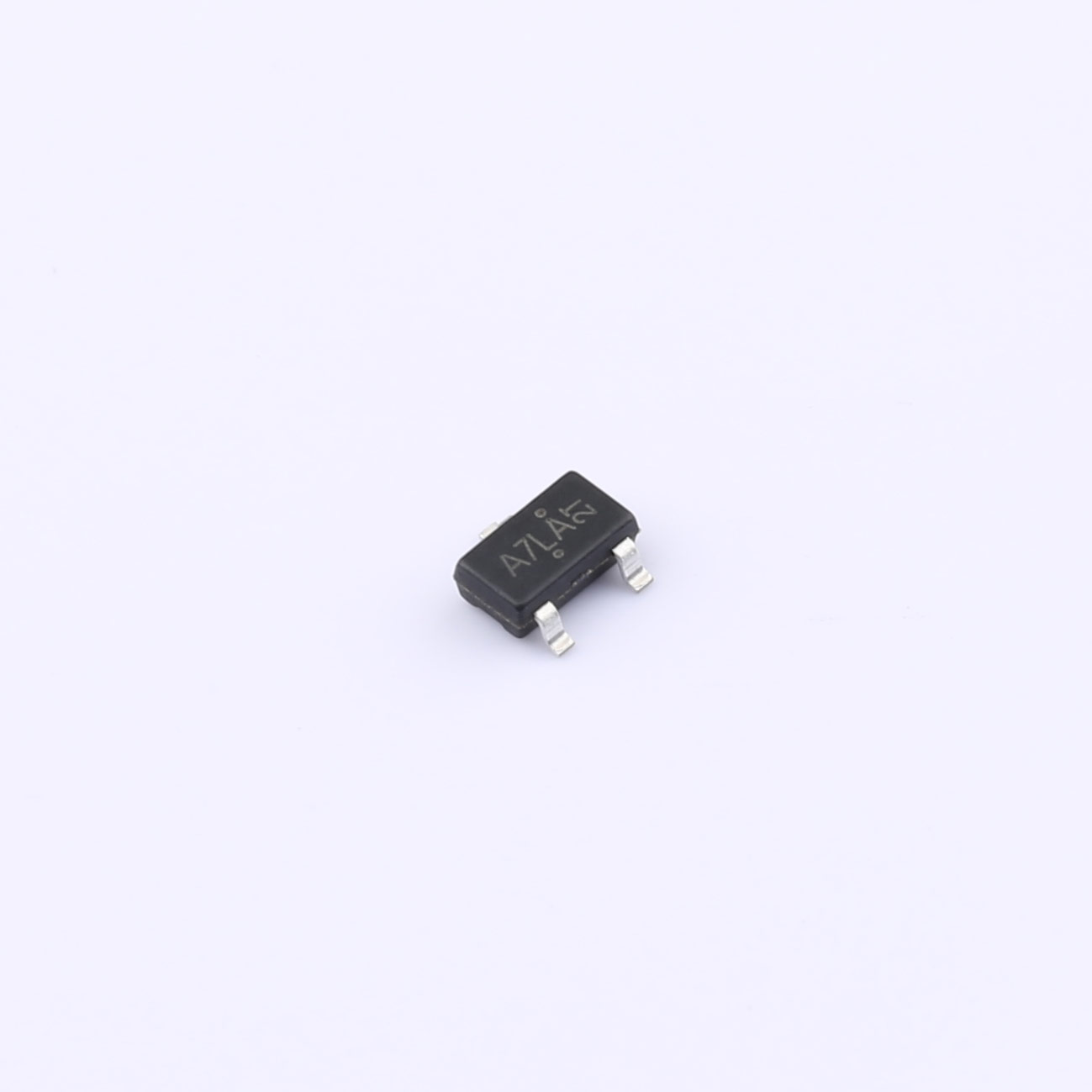

**SL2307 低压P沟道MOS管**


SL2307是一款低压P沟道MOS管,具有高开关速度、低导通电阻和高电路密度特性,适用于电源管理、DC-DC转换器和半导体开关等应用。

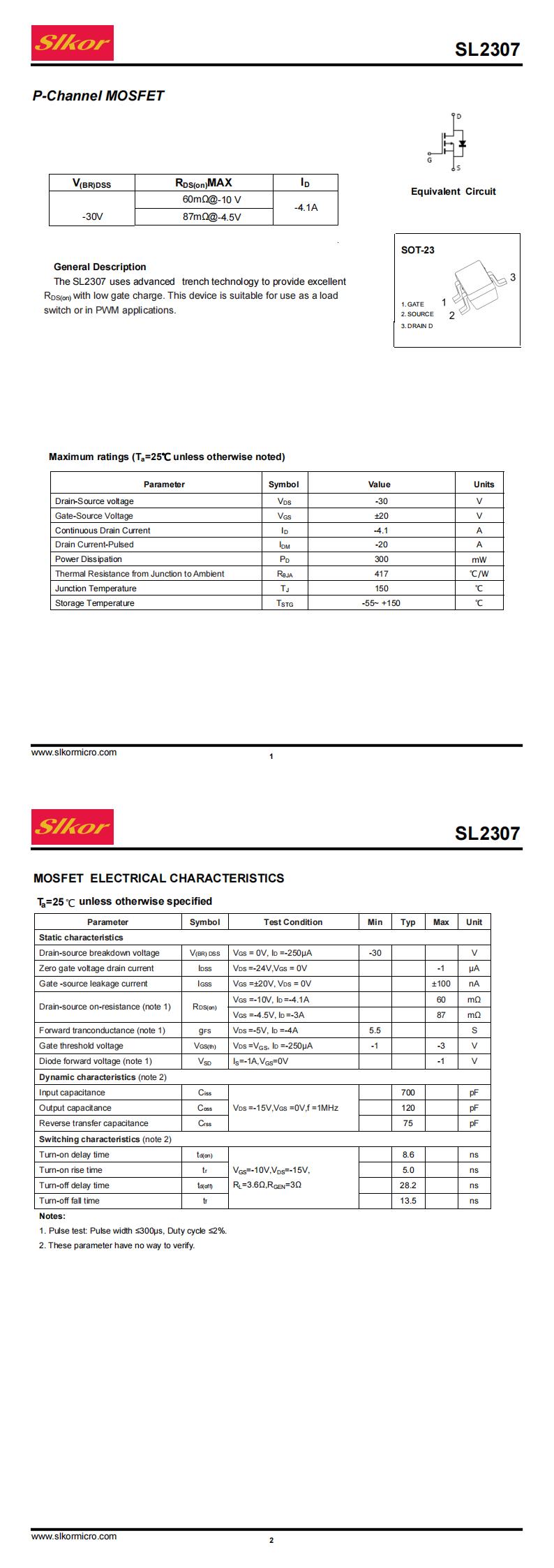

**参数**


- 漏源电压(Vdss):30V

- 连续漏极电流(Id):4.1A

- 功率(Pd):300mW

- 导通电阻(RDS(on)):60mΩ @ 10V, 4.1A

- 阈值电压(Vgs(th)):3V @ 250μA


**封装**

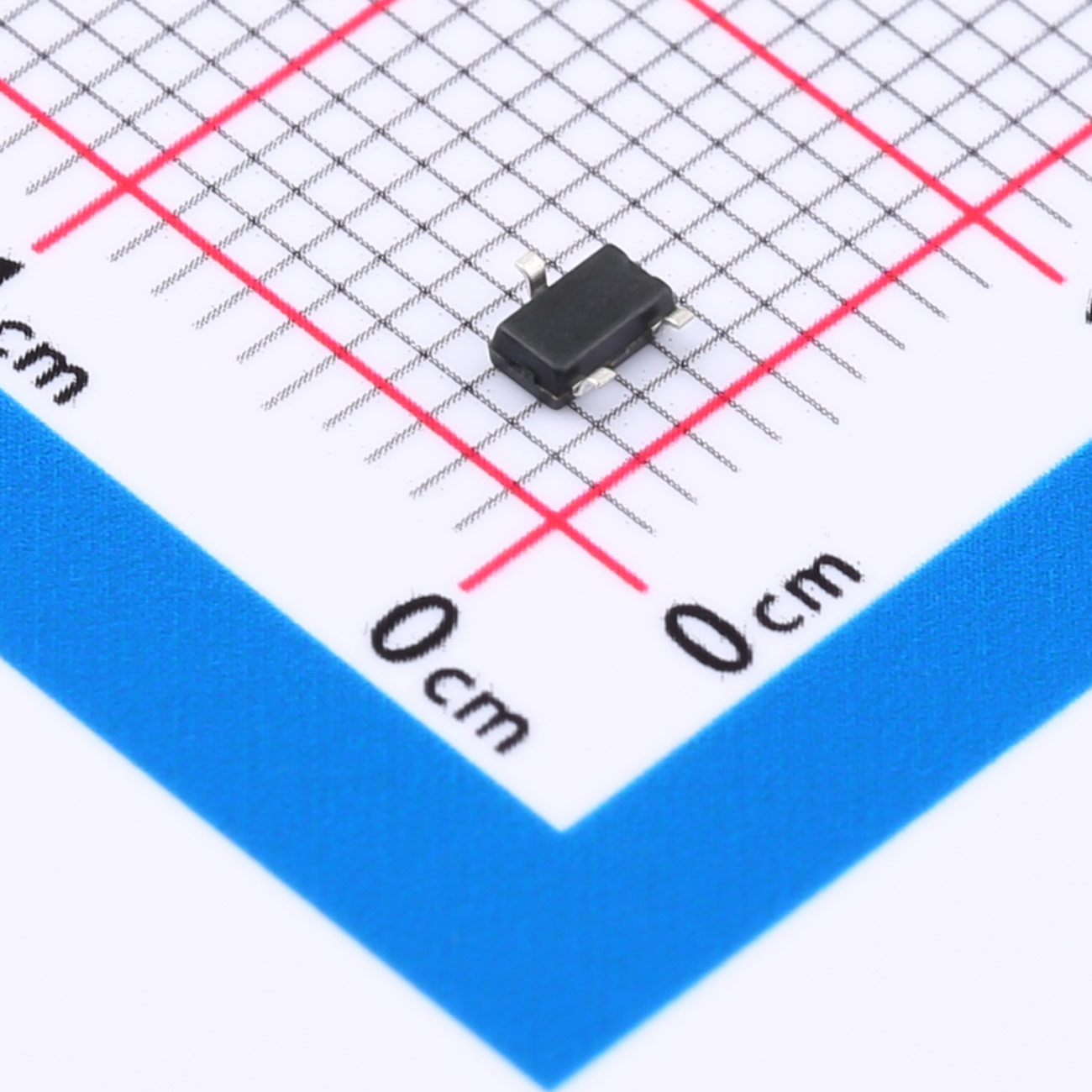

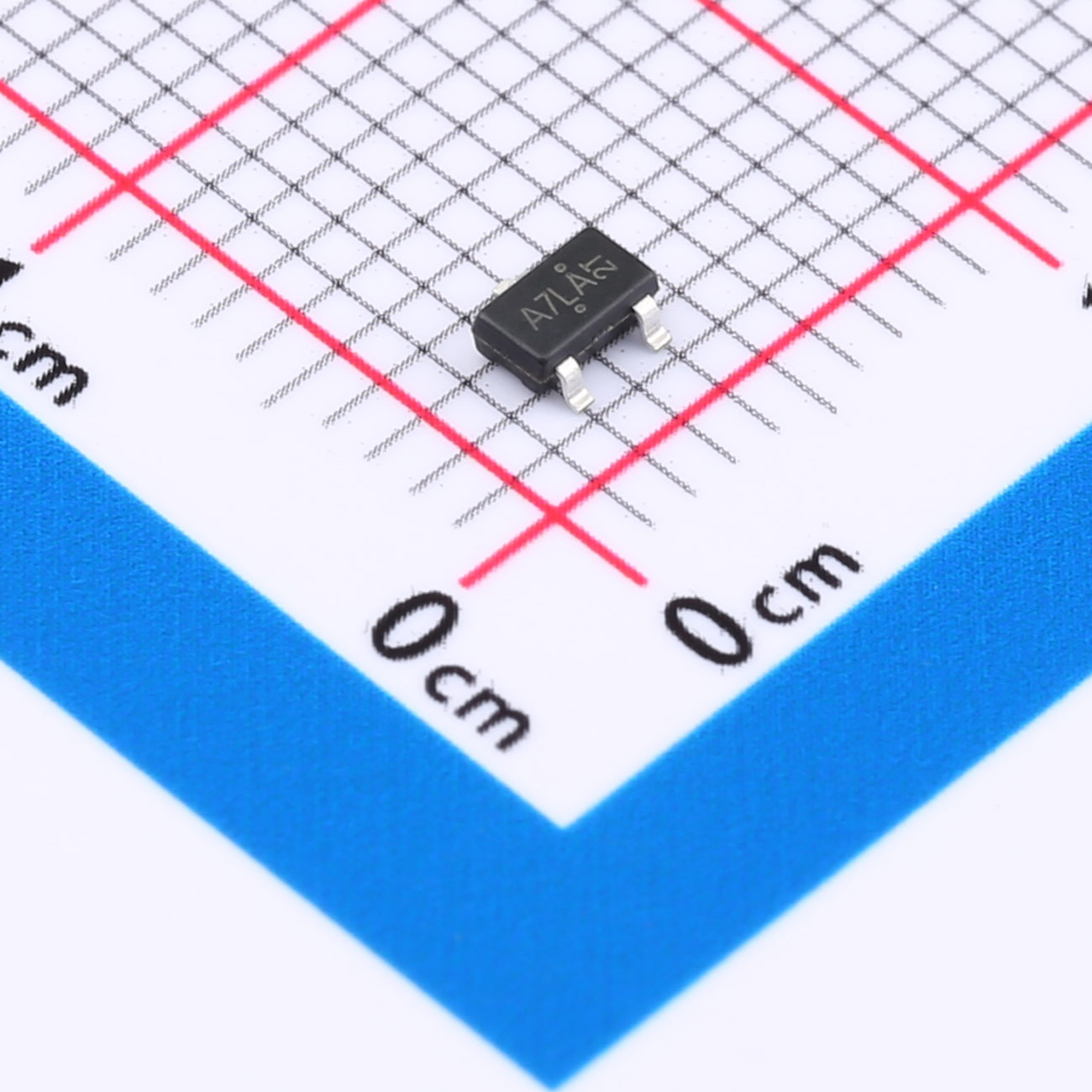

- SOT-23:3引脚表面贴装封装,尺寸为2.9x1.3x1.0mm,便于集成设计和布局。


**应用**


- 电源管理

- DC-DC转换器

- 半导体开关

- LED驱动器

- 负载开关


**产品优势**


- 高开关速度:快速开关速度可以提高电路效率和响应速度,适合高频开关应用。

- 低导通电阻:60mΩ的导通电阻可以减少功率损耗,提高转换效率。

- 高电路密度:小尺寸的SOT-23封装可以实现高密度、紧凑型设计。

- 低阈值电压:3V的阈值电压可以在低电压环境下有效控制MOS管的导通状态。


**注意事项**


- 请根据应用需求正确选择驱动电路和散热设计。

- 在正常使用过程中,避免过电压、过电流和超温度等情况发生,以保证设备的长寿命和可靠性。


**包装**


SL2307按照工业标准进行包装,供应方式为盘装或卷装,便于生产线自动化贴装。
