产品名称：低压MOS管SL2333A
SL2333A是一款P沟道低压MOS管，具有12V的漏源电压和6A的连续漏极电流。它适用于低电压开关电源和电池管理等领域，可提供高效的开关性能。
导通电阻
SL2333A的导通电阻为40mΩ@4.5V、5.4A，能够有效减少开关电源的功率损耗。
阈值电压
该产品的阈值电压为1V@250μA，具有较低的阈值电压和漏电流，有助于降低功耗和提高开关效率。
封装

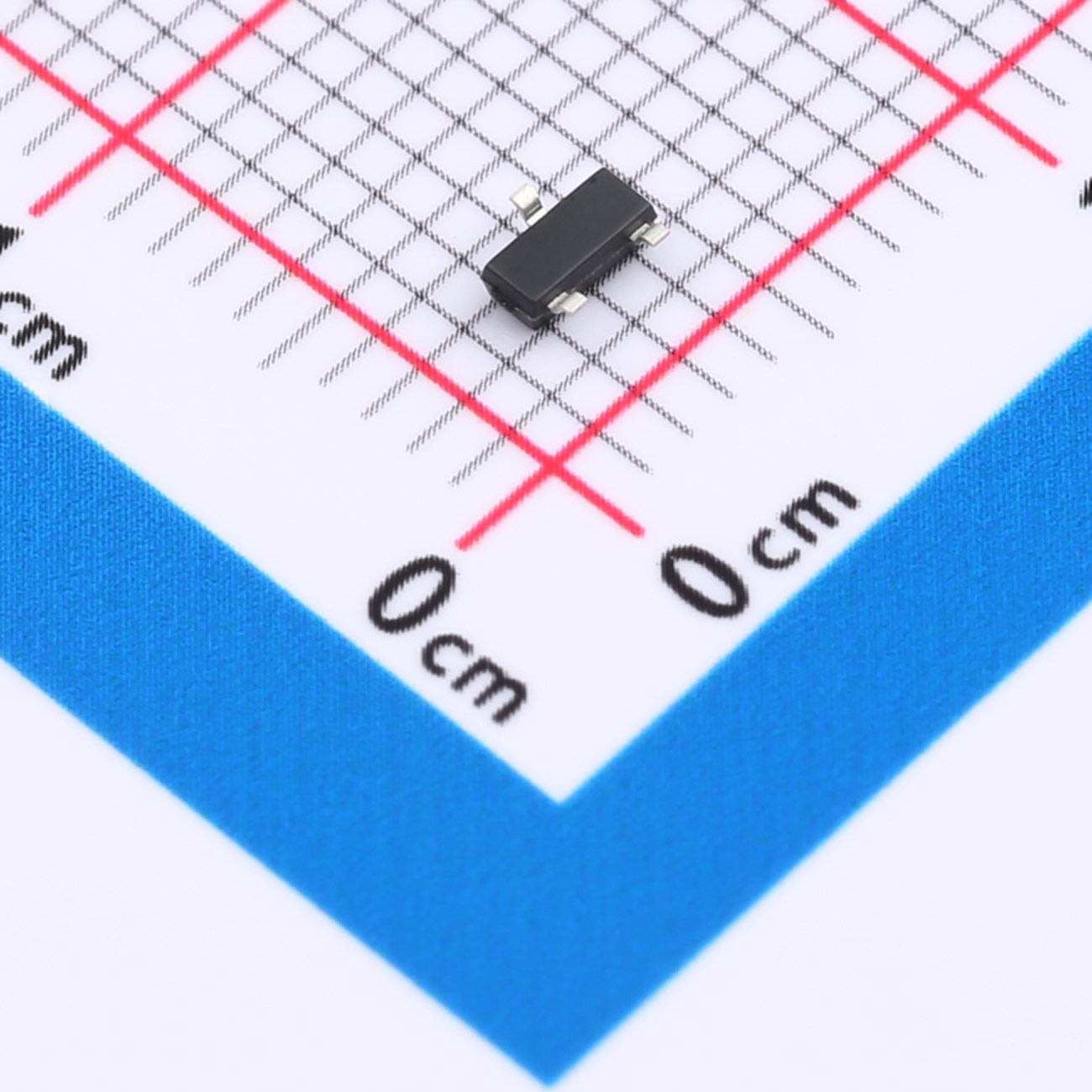

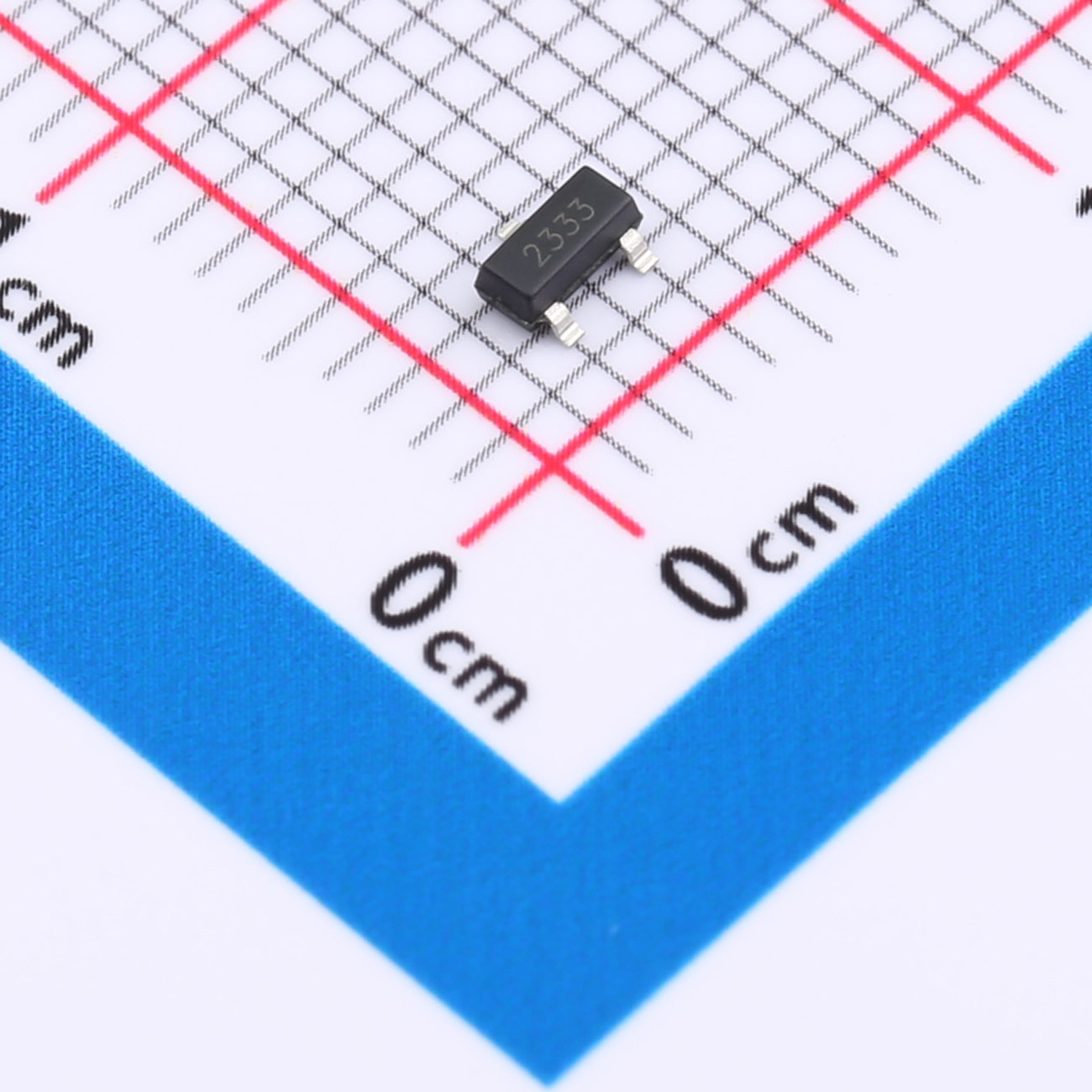

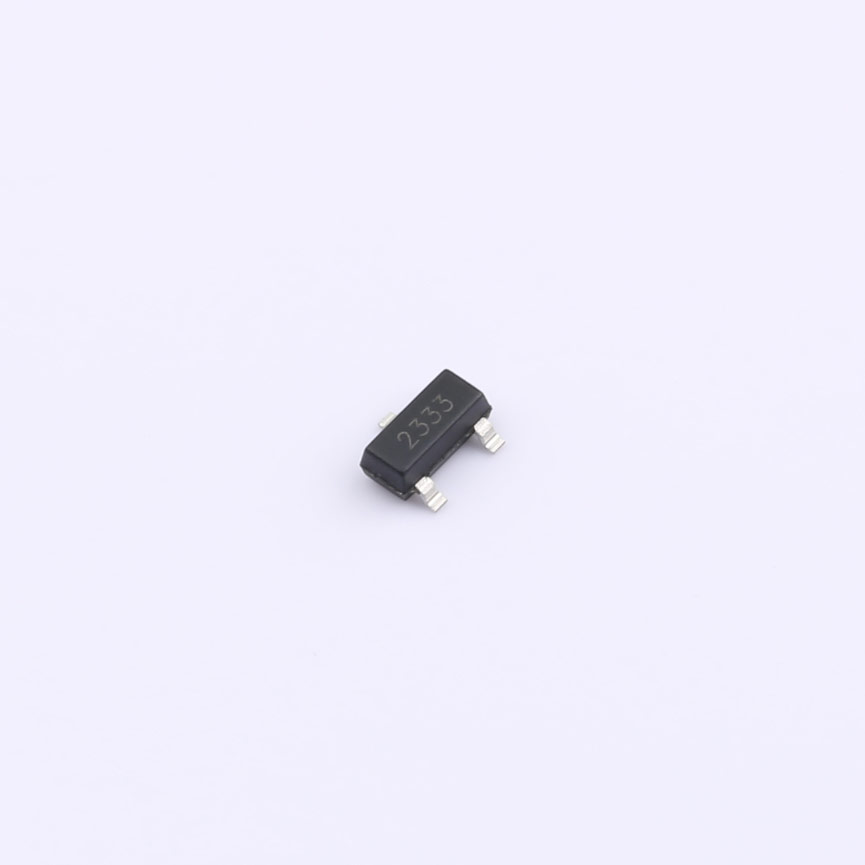

SL2333A采用SOT-23封装，体积小、安装方便，适用于空间有限的电路板设计。
性能参数：
- 类型：P沟道
- 漏源电压(Vdss)：12V
- 连续漏极电流(Id)：6A
- 功率(Pd)：1.2W
- 导通电阻(RDS(on)@Vgs,Id)：40mΩ@4.5V,5.4A
- 阈值电压(Vgs(th)@Id)：1V@250μA
- 封装：SOT-23
SL2333A可广泛应用于低电压开关电源、电池管理等领域，是一款高效、可靠的低压MOS管。
| 文件名称 | 标题 | 说明 |
|---|---|---|

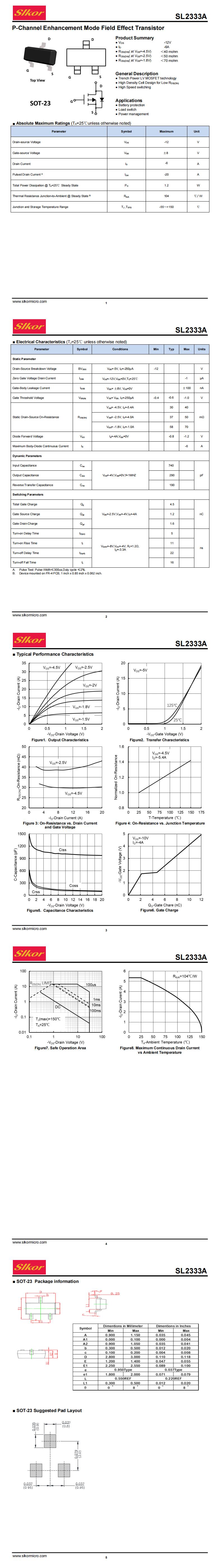

| SL2333A SOT-23.pdf | SL2333A SOT-23 | - |
