产品名称：低压MOS管SL3139K
SL3139K是一种P沟道低压MOS管，工作电压为20V，适用于低压电路的开关控制。
主要特性：
- 漏源电压高达20V，可满足低压电路的使用要求。
- 连续漏极电流为0.66A，适用于小功率电路的开关控制。
- 在4.5V电压下，导通电阻(RDS(on))仅为520mΩ，可有效减小开关损耗。
- 阈值电压(Vgs(th))仅为0.45V，适用于低电平控制。

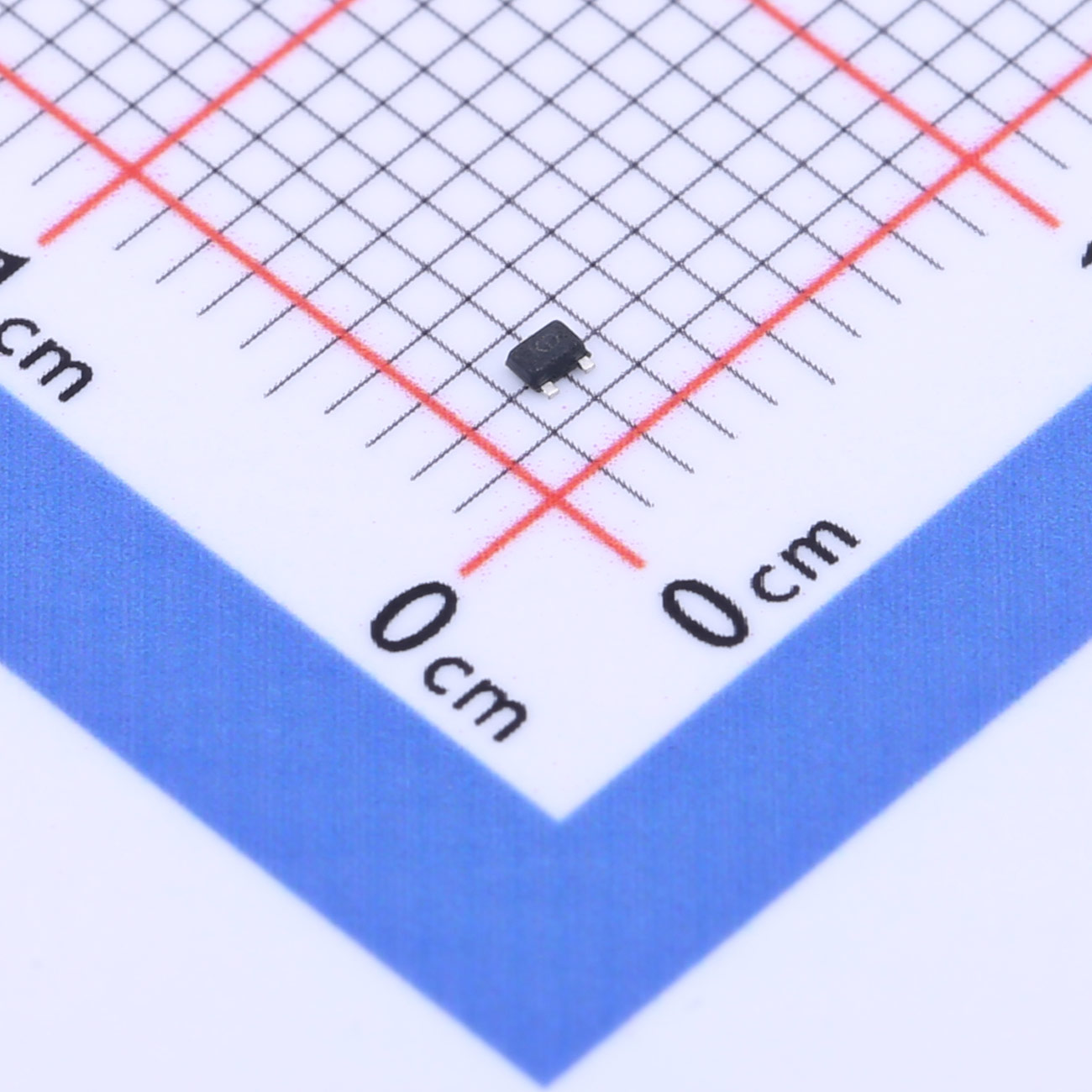

SL3139K采用SOT-723封装，尺寸小巧，适用于需要体积小、功率密度高的电路设计。
应用：
- 适用于低压电路的开关控制，如电源开关、LED驱动器等。
- 适用于需要体积小、功率密度高的电路设计。
注意事项：
- MOS管在使用时需要注意静电防护，避免损坏器件。
- 使用前请阅读产品手册，并按照产品手册规定的条件进行测试和应用。
| 文件名称 | 标题 | 说明 |
|---|---|---|

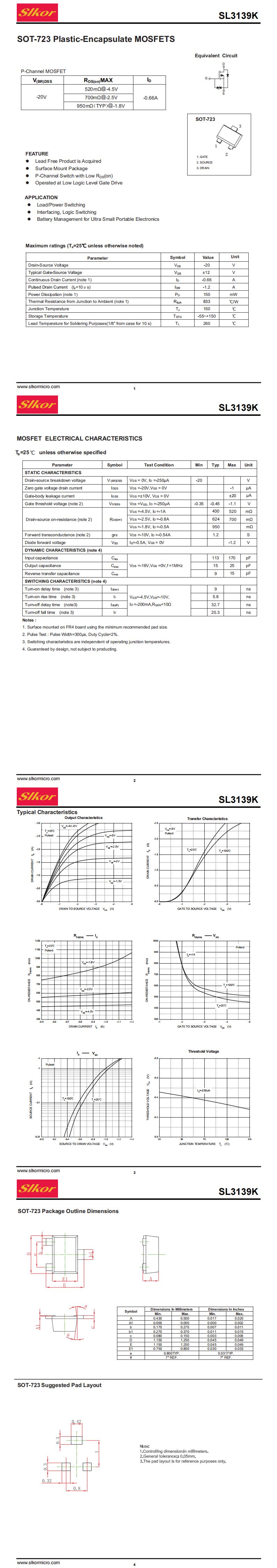

| SL3139K SOT-723.PDF | SL3139K SOT-723 | - |
