萨科微slkor低压MOS管SL3400是一款N沟道低压MOS管，适用于各种DC-DC转换器、电源管理和电机驱动器等应用。其主要性能参数如下：
- 漏源电压(Vdss)：30V，可承受较高的电压；
- 连续漏极电流(Id)：5.8A，具有较高的电流承受能力；
- 导通电阻(RDS(on)@Vgs,Id)：41mΩ@10V,5.8A，导通状态下的电阻很低，具有较小的功率损耗；
- 阈值电压(Vgs(th)@Id)：1.4V@250μA，驱动电压较低；

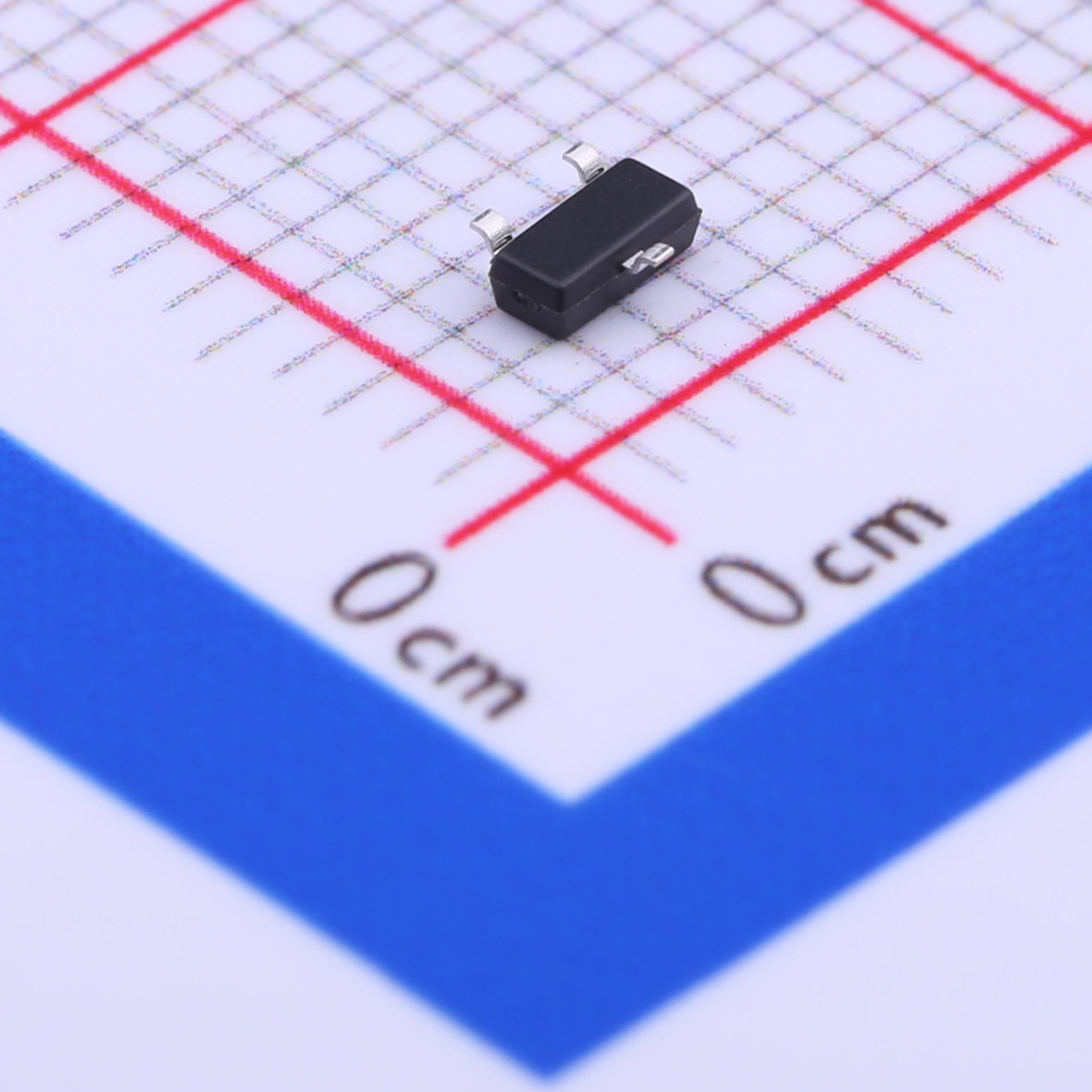

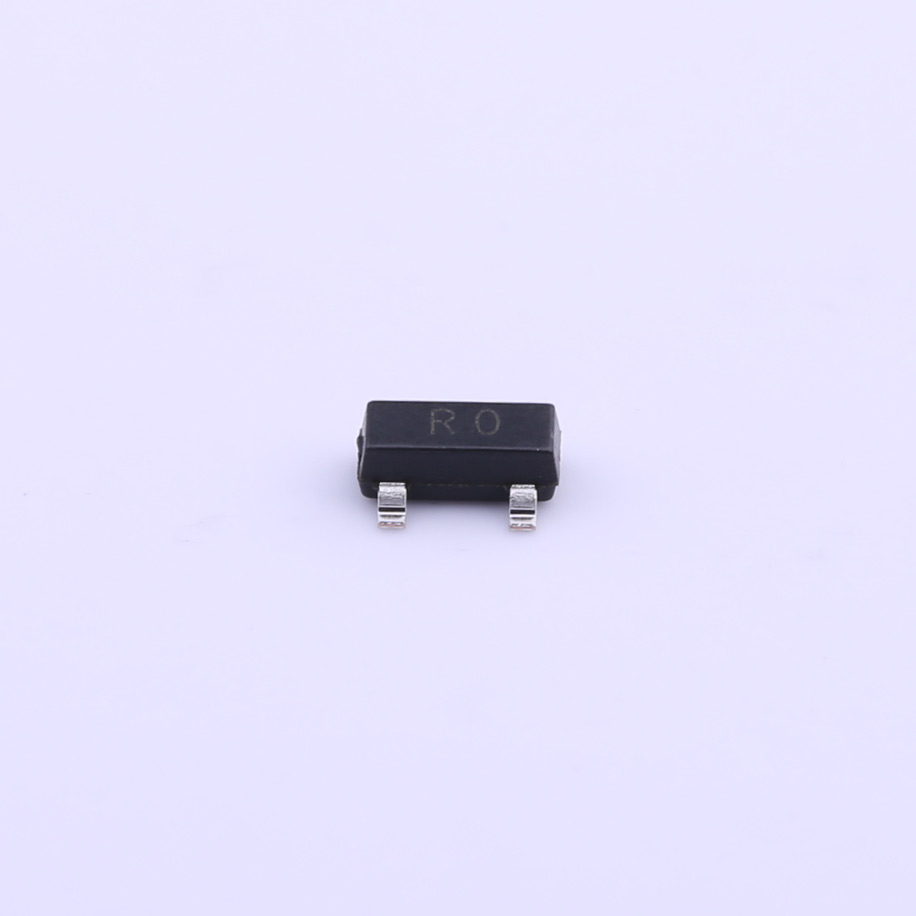

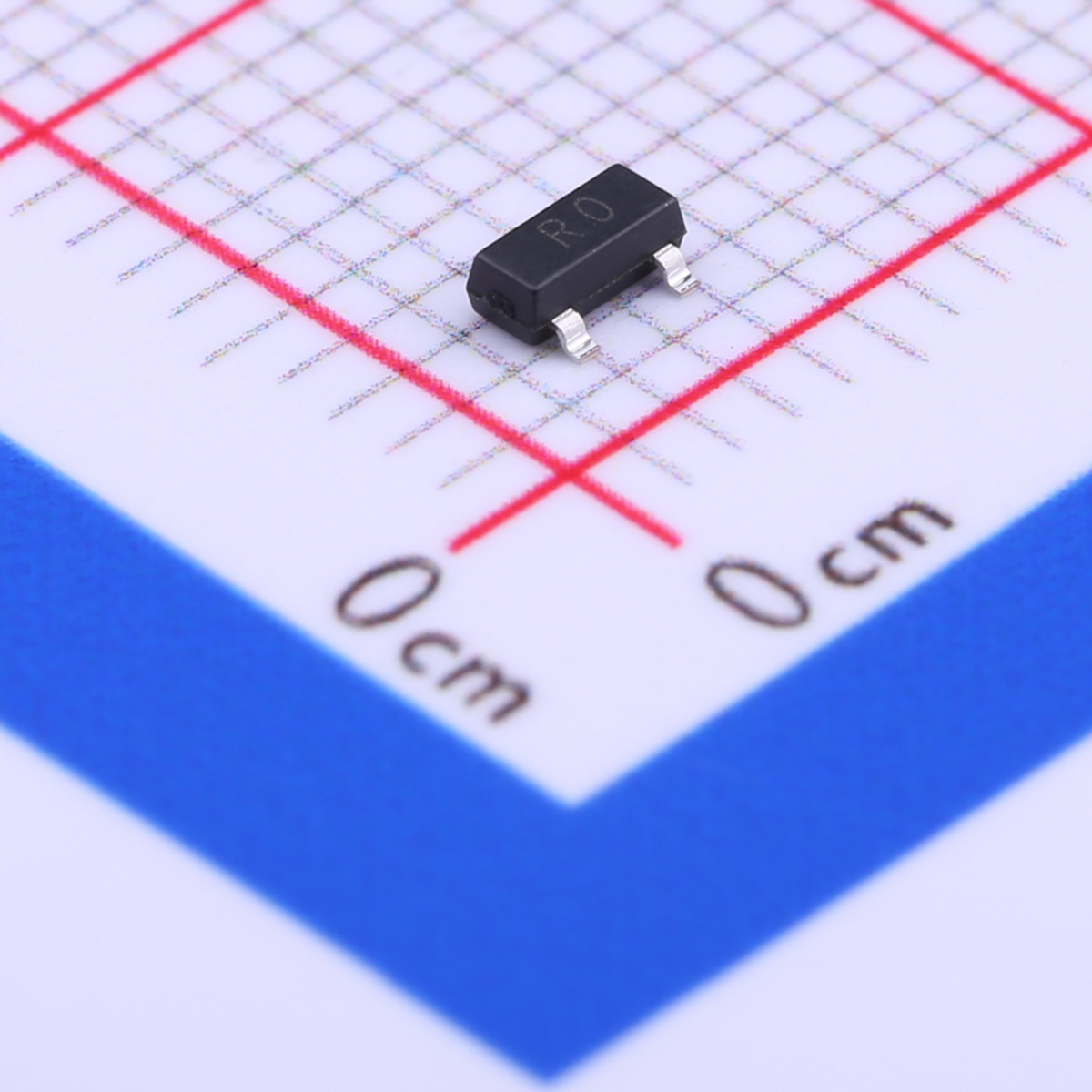

- 封装：SOT-23，便于安装和布局。
SL3400采用SOT-23封装，尺寸小巧，便于进行板级布局和组装。其漏源电压为30V，能够满足大多数低压电路的需求，同时具有较高的连续漏极电流5.8A，能够满足较大负载的需求。导通电阻(RDS(on))为41mΩ，是非常低的，有助于降低功率损耗，提高效率。阈值电压(Vgs(th))为1.4V，适用于低电平驱动电路。
| 文件名称 | 标题 | 说明 |
|---|---|---|

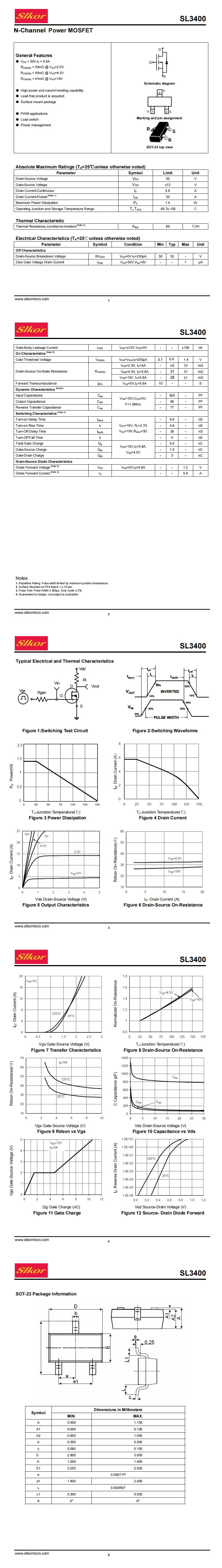

| SL3400.pdf | SL3400 | - |
