产品名称：低压MOS管SL6244
产品描述：
SL6244是一款低压N沟道MOS管，最大漏源电压为20V，最大连续漏极电流为6.5A。它的导通电阻为30mΩ@4.5V，5A，阈值电压为1V@250μA。SL6244的封装为SOT-23，适用于电源管理、电池管理和电动工具等领域。
产品参数：
- MOS管类型：N沟道
- 最大漏源电压(Vdss)：20V
- 最大连续漏极电流(Id)：6.5A
- 最大功率(Pd)：0.75W
- 导通电阻(RDS(on)@Vgs,Id)：30mΩ@4.5V，5A
- 阈值电压(Vgs(th)@Id)：1V@250μA
- 封装：SOT-23
应用领域：
- 电源管理
- 电池管理
- 电动工具
| 文件名称 | 标题 | 说明 |
|---|---|---|

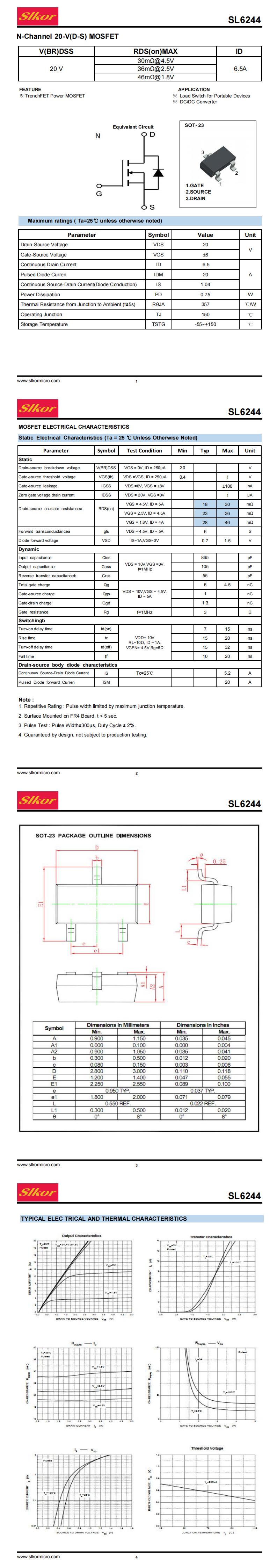

| SL6244 SOT-23.pdf | SL6244 SOT-23 | - |
