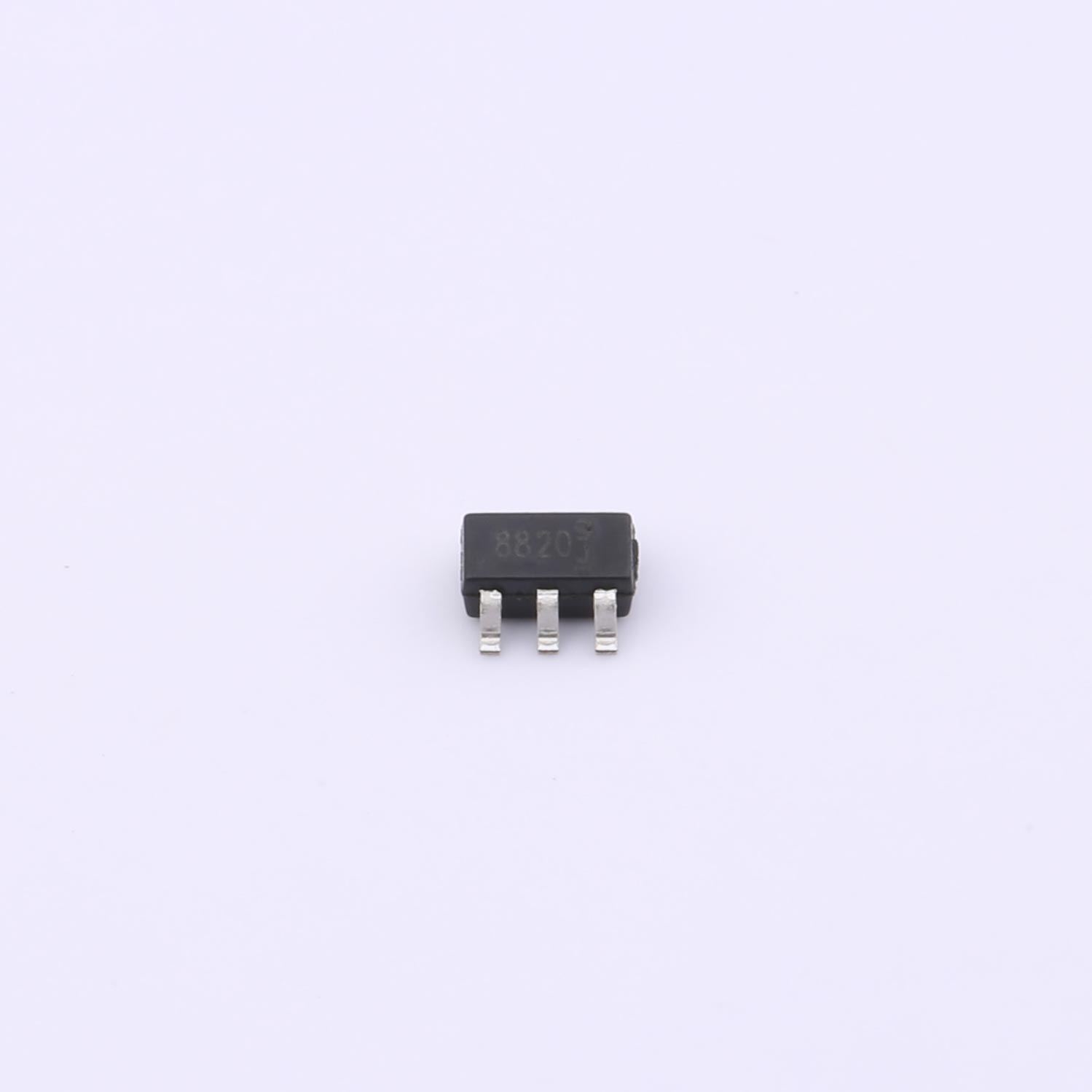

**SL8820 低压N沟道MOS管**
SL8820是一款低压N沟道MOS管，具有低导通电阻和高电路密度特性，适用于电源管理、DC-DC转换器和半导体开关等应用。
**参数**
- 漏源电压（Vdss）：20V
- 连续漏极电流（Id）：6A
- 功率（Pd）：1.1W
- 导通电阻（RDS(on)）：14mΩ @ 4.5V, 6A
- 阈值电压（Vgs(th)）：1V @ 250μA
**封装**

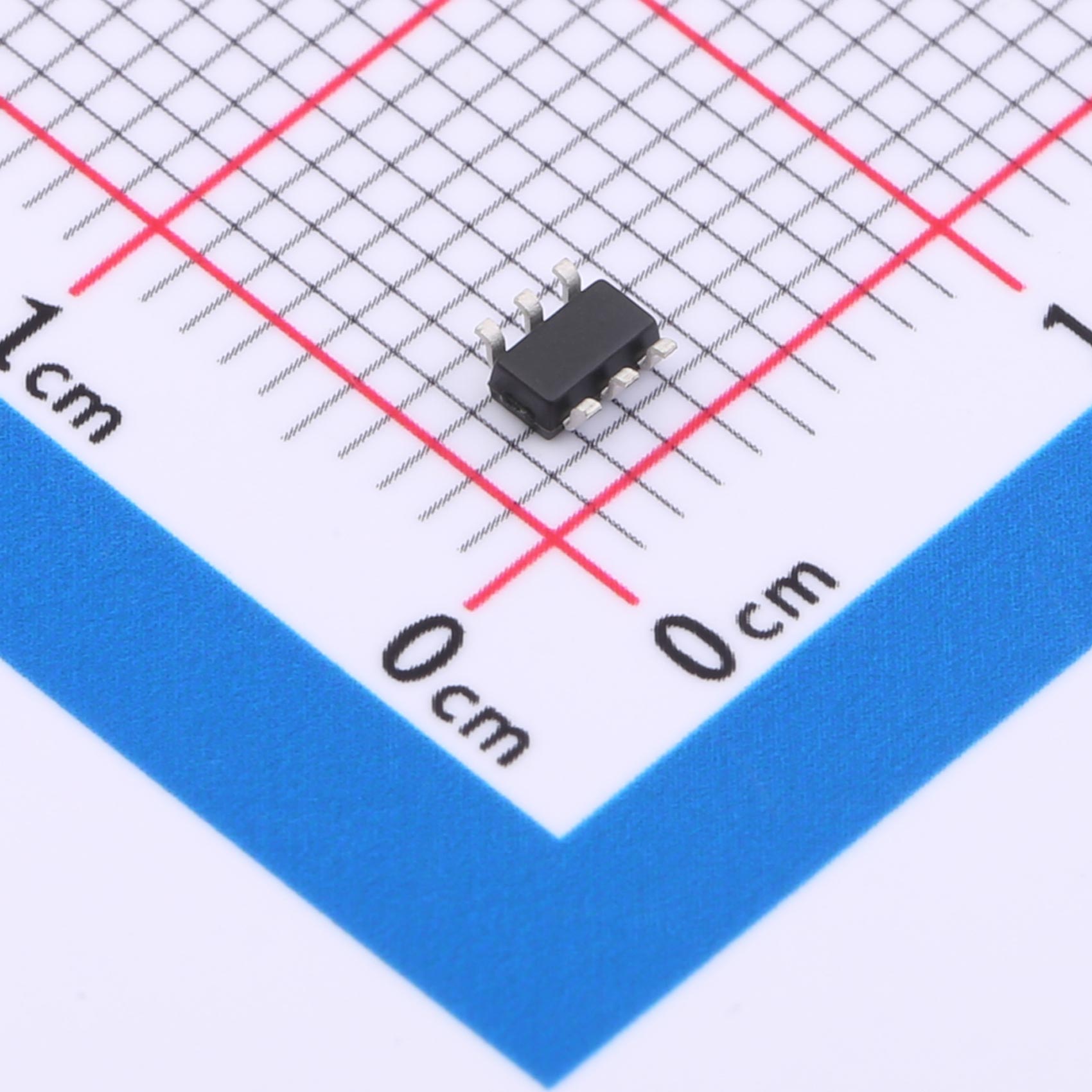

- SOT-23-6：6引脚表面贴装封装，尺寸为2.9x2.8x1.3mm，便于集成设计和布局。
**应用**
- 电源管理
- DC-DC转换器
- 半导体开关
- LED驱动器
- 负载开关
**产品优势**
- 低导通电阻：14mΩ的导通电阻可以减少功率损耗，提高转换效率。
- 高电路密度：小尺寸的SOT-23-6封装可以实现高密度、紧凑型设计。
- 低阈值电压：1V的阈值电压可以在低电压环境下有效控制MOS管的导通状态。
**注意事项**
- 请根据应用需求正确选择驱动电路和散热设计。
- 在正常使用过程中，避免过电压、过电流和超温度等情况发生，以保证设备的长寿命和可靠性。
**包装**
SL8820按照工业标准进行包装，供应方式为盘装或卷装，便于生产线自动化贴装。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| SL8820 SOT-23-6.pdf | SL8820 SOT-23-6 | - |
