碳化硅场效应管SL42N120A

碳化硅场效应管SL42N120A

碳化硅场效应管SL42N120A,1200V耐压,80mΩ低导通电阻,低开关损耗,3.6V高阈值电压,适用于高温高频高效能功率电子应用。

类型:N沟道
漏源电压(Vdss):1.2kV
连续漏极电流(Id):42A
功率(Pd):300W
导通电阻(RDS(on)@Vgs,Id):80mΩ@20V,10A
阈值电压(Vgs(th)@Id):3.6V@3.8mA
栅极电荷(Qg@Vgs):76nC@-5~20V
输入电容(Ciss@Vds):1.68nF@800V
反向传输电容(Crss@Vds):6.7pF@800V
工作温度:-55℃~+175℃@(Tj)

下载数据手册 在线咨询

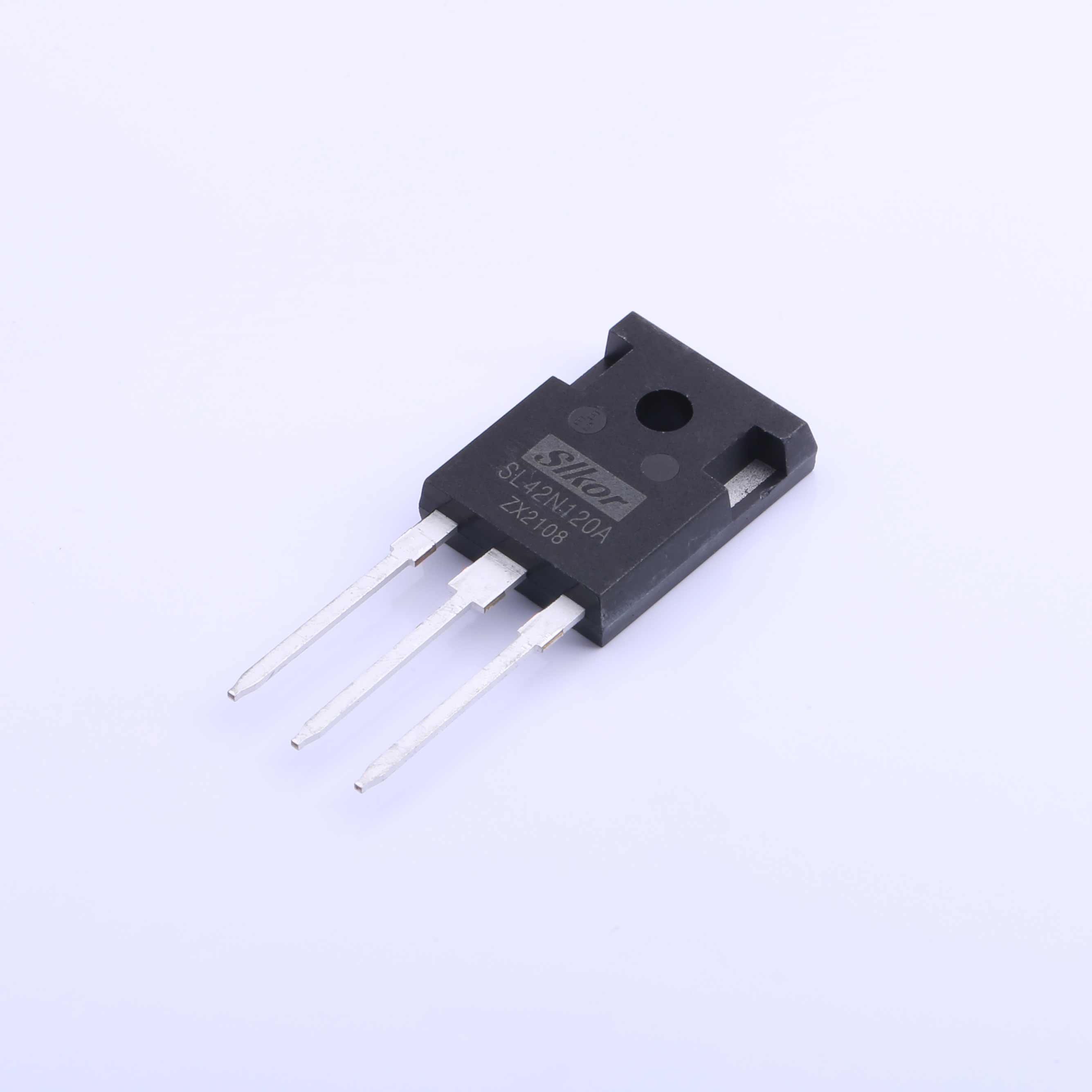

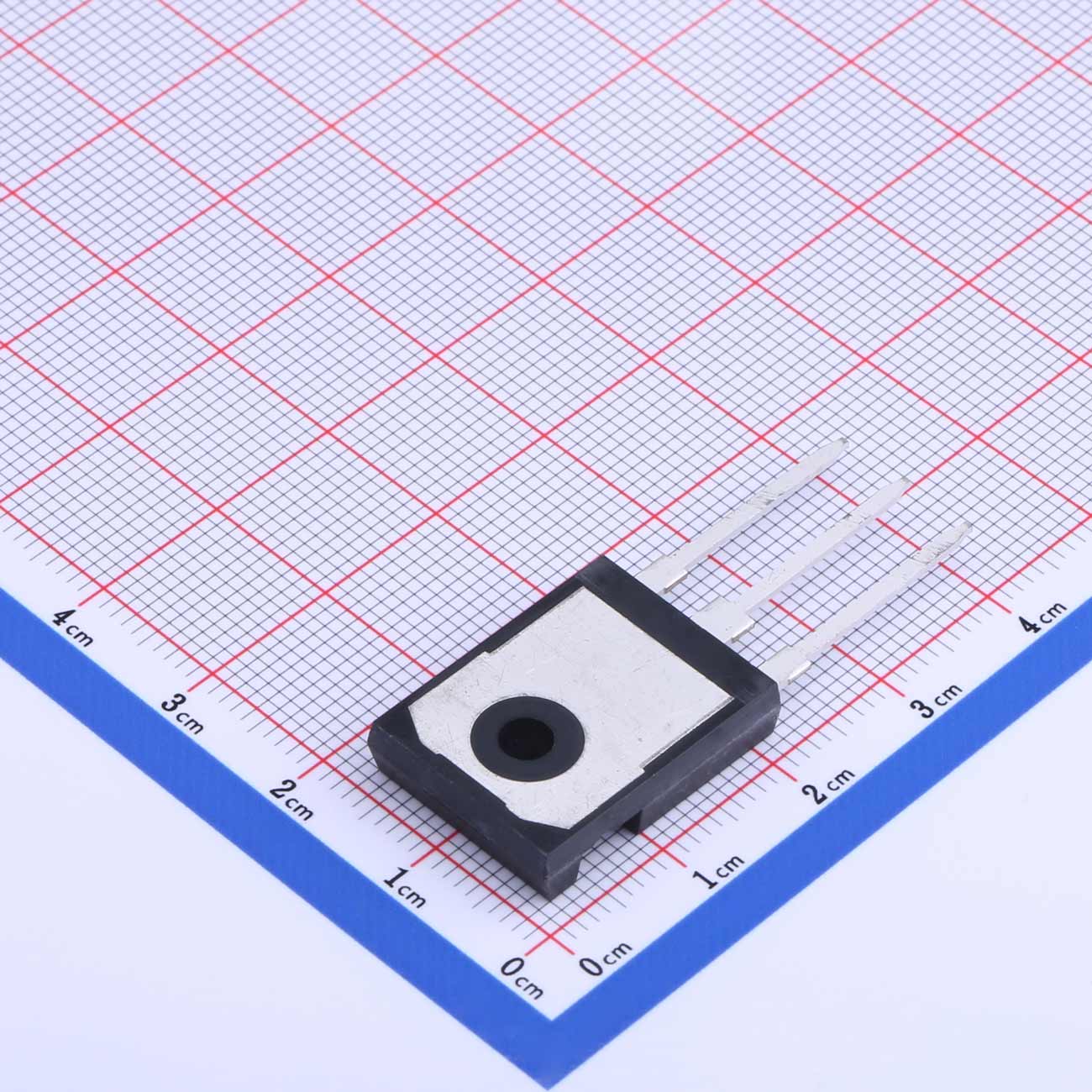

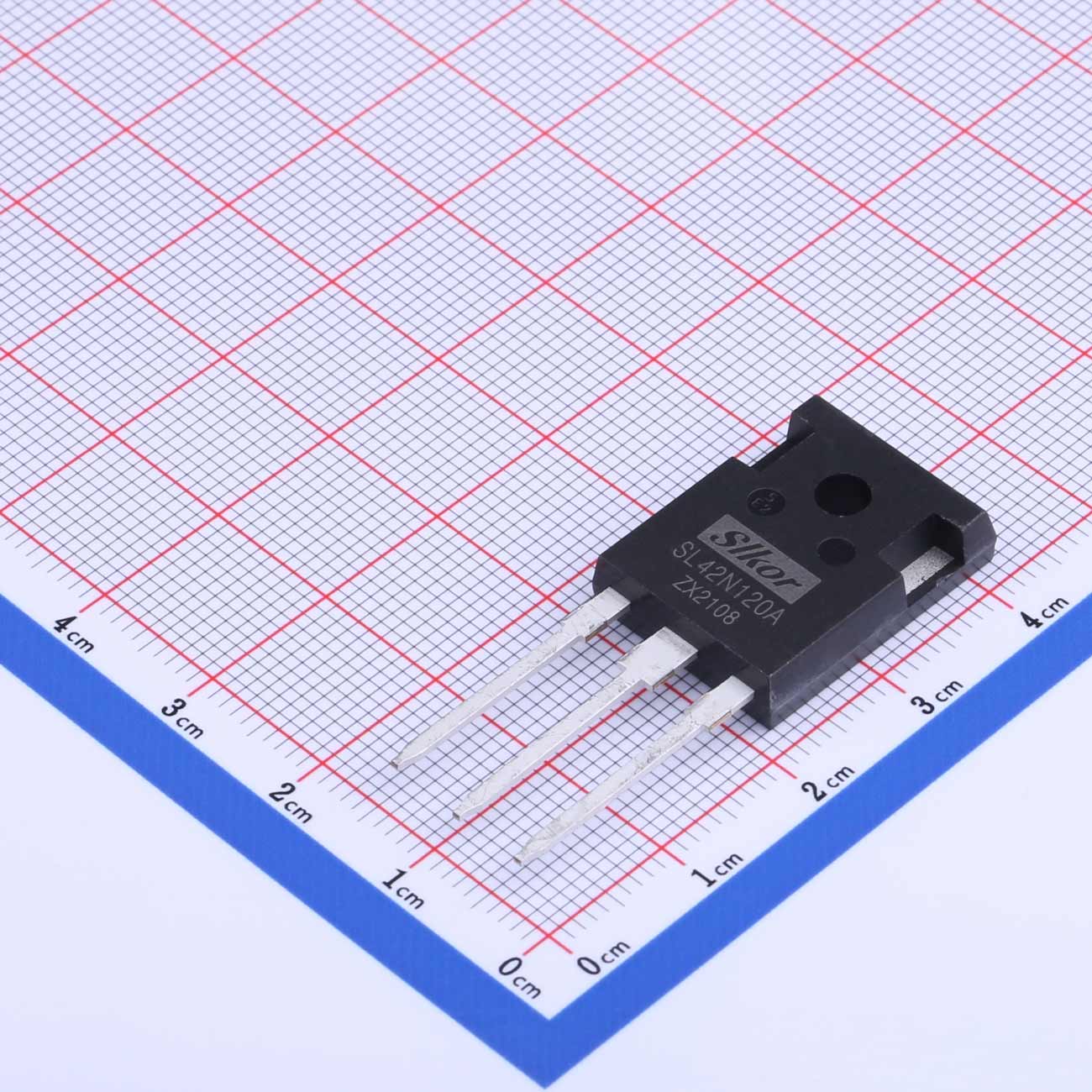

产品名称:碳化硅场效应管SL42N120A


产品概述:

碳化硅场效应管SL42N120A是一款高性能功率开关器件,采用N沟道结构设计,基于碳化硅(SiC)材料制造而成。它具有高耐压、低导通电阻和低开关损耗等优点,适用于高温、高频和高效能的功率电子应用。


技术规格:

- 类型:N沟道

- 漏源电压(Vdss):1200V

- 连续漏极电流(Id):42A

- 功率(Pd):300W

- 导通电阻(RDS(on)@Vgs,Id):80mΩ@20V,10A

- 阈值电压(Vgs(th)@Id):3.6V@3.8mA

- 封装:TO-247-3


主要特点:

1. 高耐压能力:碳化硅场效应管SL42N120A具有1200V的漏源电压,能够承受高电压应用,适用于高压环境下的功率开关电路。

2. 低导通电阻:具备80mΩ的导通电阻(RDS(on)@Vgs,Id),能够降低导通电阻损耗,提高功率转换效率。

3. 低开关损耗:碳化硅材料的高开关速度和低开关损耗,使SL42N120A在高频应用中表现*,适用于要求高效能的功率电子系统。

4. 高阈值电压:具备3.6V的阈值电压(Vgs(th)@Id),能够提供稳定的开关控制和可靠的性能。


应用领域:

- 变频器和驱动器:碳化硅场效应管SL42N120A可广泛应用于变频器、驱动器和电机控制系统等领域,实现电能的高效转换和精确控制。

- 高频电源:适用于高频电源应用,如无线充电、工业高频电源和通信设备中的功率转换器等。

- 太阳能逆变器:在太阳能逆变器中,SL42N120A可用于电能的转换和优化,提供高效能的太阳能发电系统。

- 工业控制:适用于工业自动化系统、工业机械和过程控制等领域,实现可靠的功率开关和调节。


关于萨科微 Slkor:

萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商,拥有先进的技术和严格的质量控制体系,为客户的设计提供最佳的解决方案和支持。

支持

如果您需要设计/技术支持,请告知我们并填写 应答表 我们会尽快回复您。


Longevity

The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.

相关产品

碳化硅场效应管SL42N120A

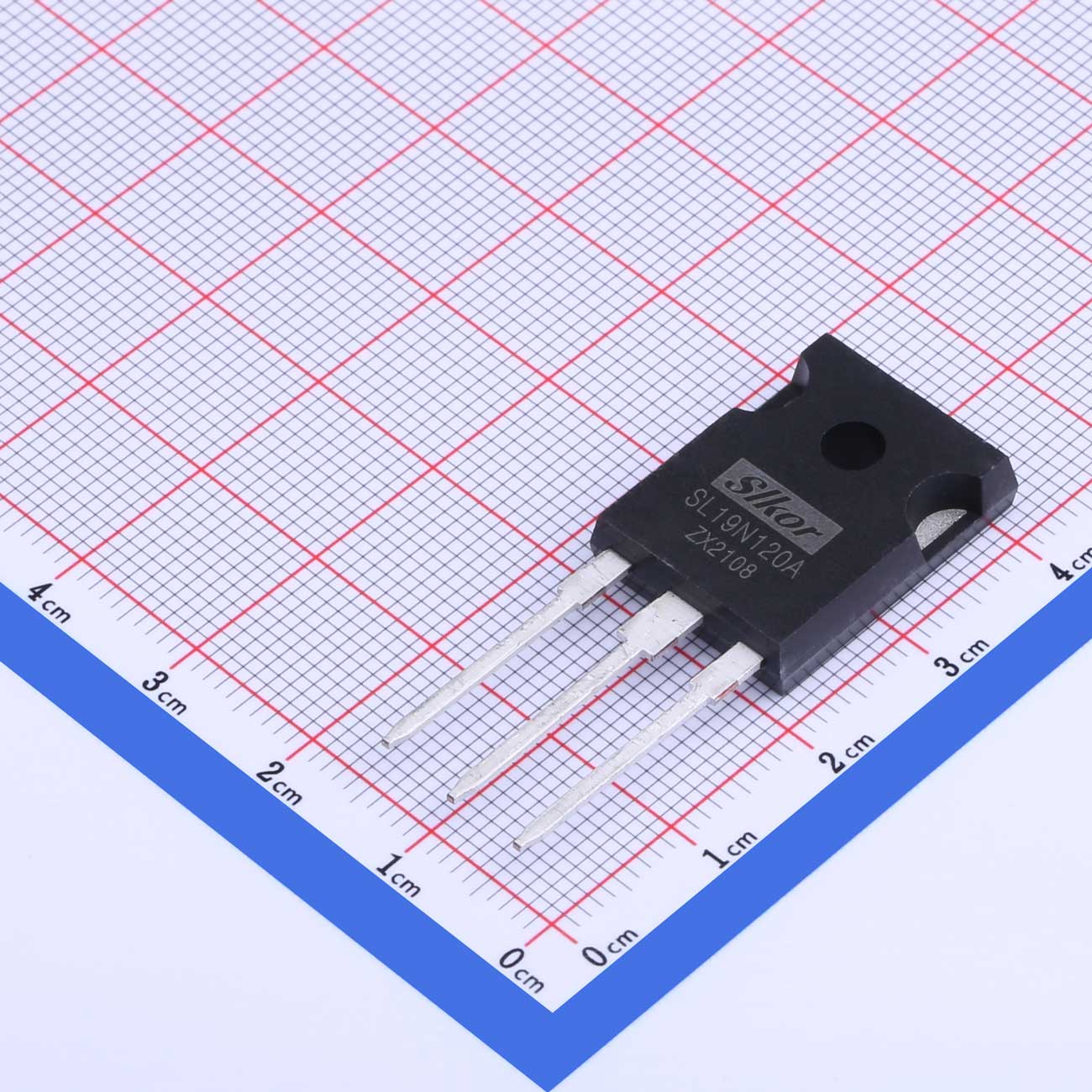

碳化硅场效应管SL19N120A

VCE(V):1200V IC@TC=100℃(A):19A PD@TC=25℃(W):134W TJ(℃):-55~175℃ Package:TO-247-3

碳化硅场效应管SL42N120A

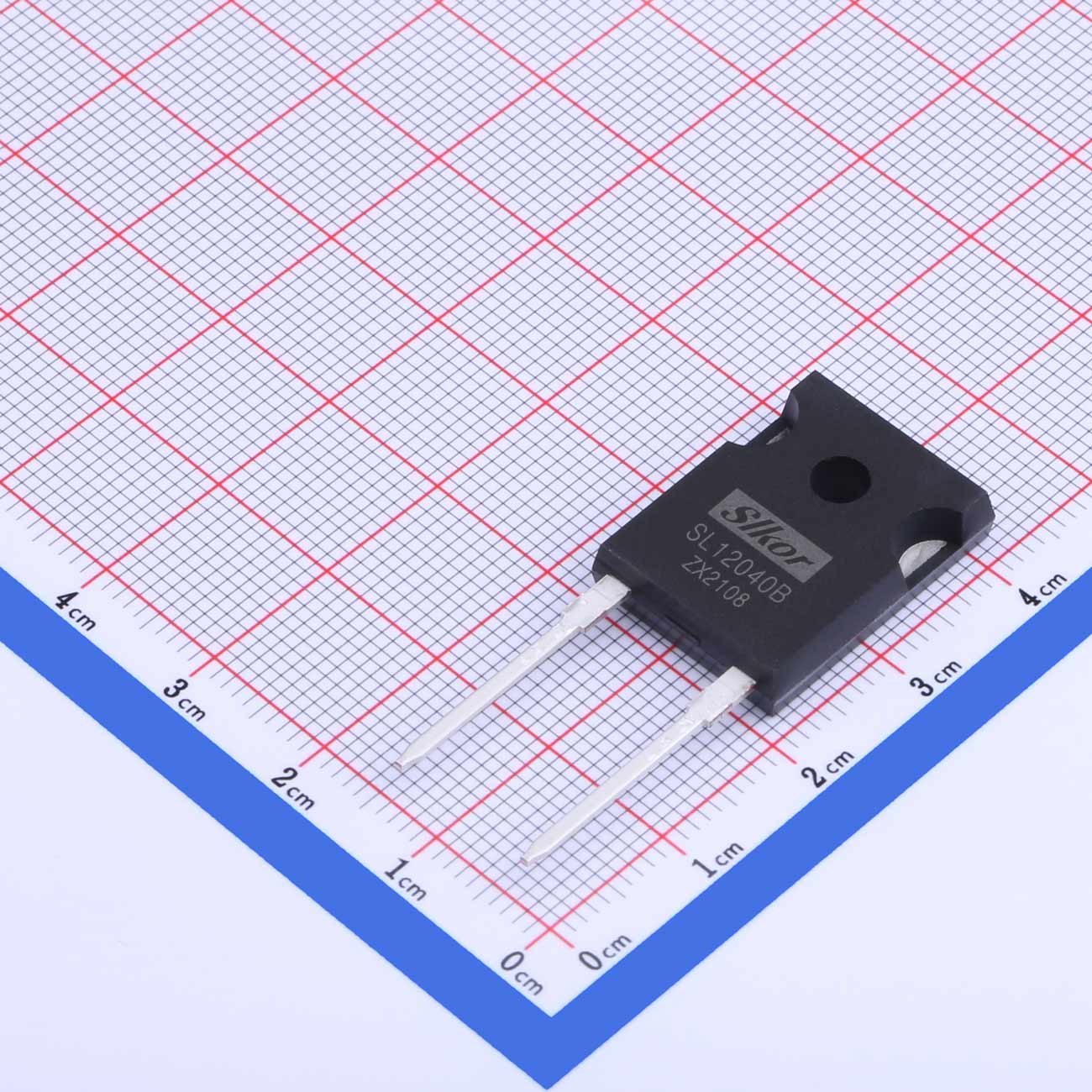

SL12040B

VRRM(V):1200V IF(A):40A VF Typ(V):1.8V PD@TC=25℃(W):385W Package:TO-247-2

碳化硅场效应管SL42N120A

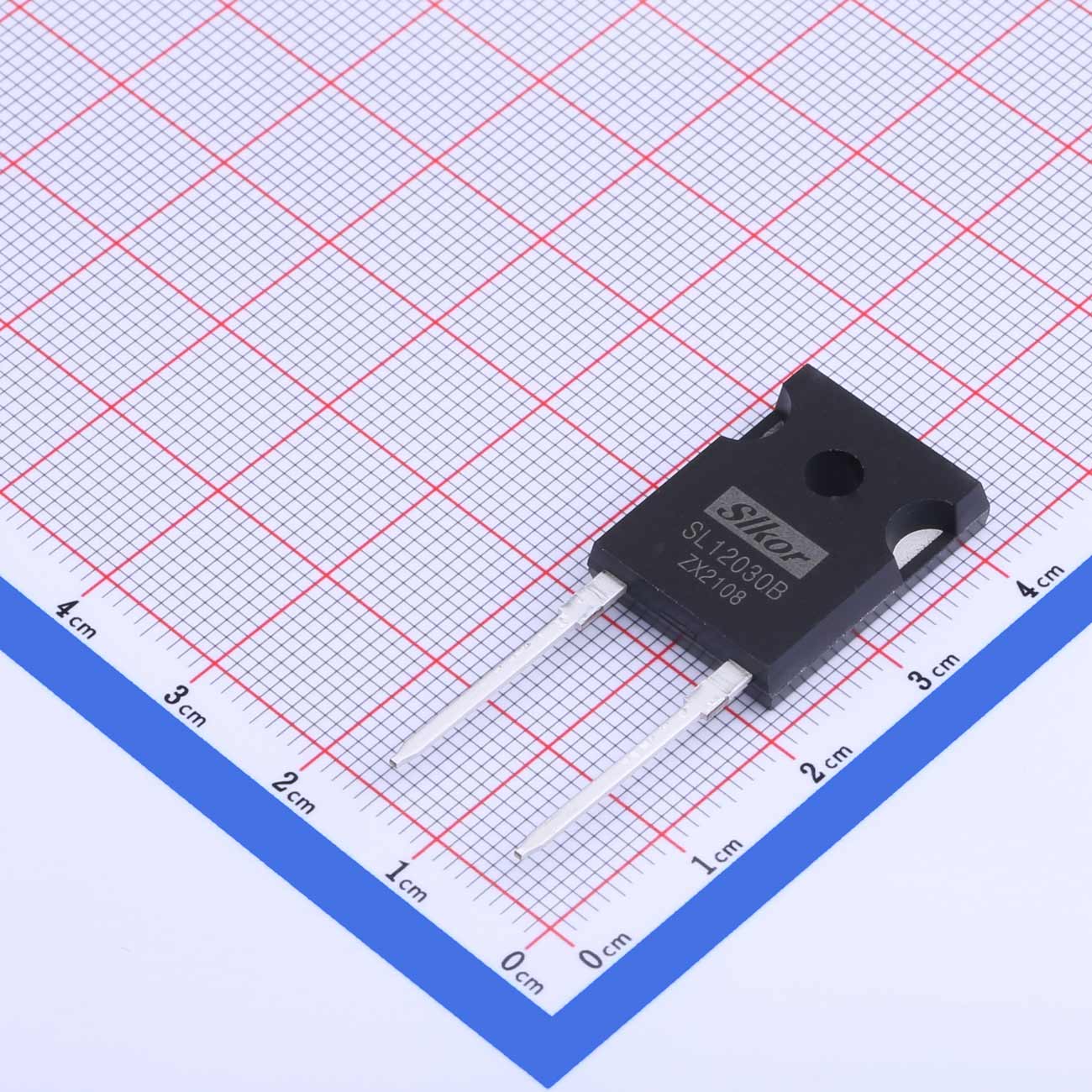

SL12030B

VRRM(V):1200V IF(A):30A VF Typ(V):1.8V PD@TC=25℃(W):288W Package:TO-247-2

碳化硅场效应管SL42N120A

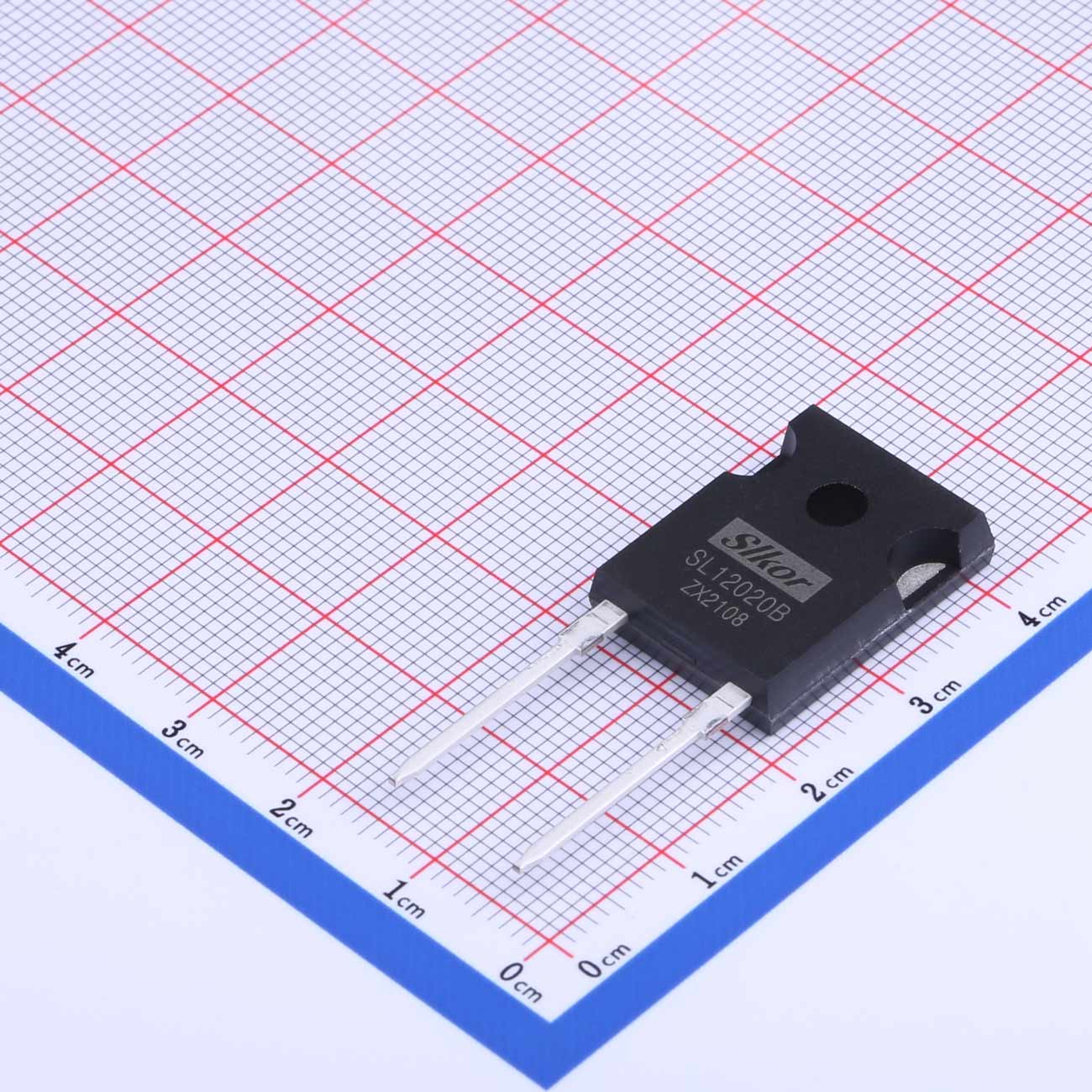

SL12020B

VRRM(V):1200V IF(A):22A VF Typ(V):1.8V PD@TC=25℃(W):272W Package:TO-247-2

碳化硅场效应管SL42N120A

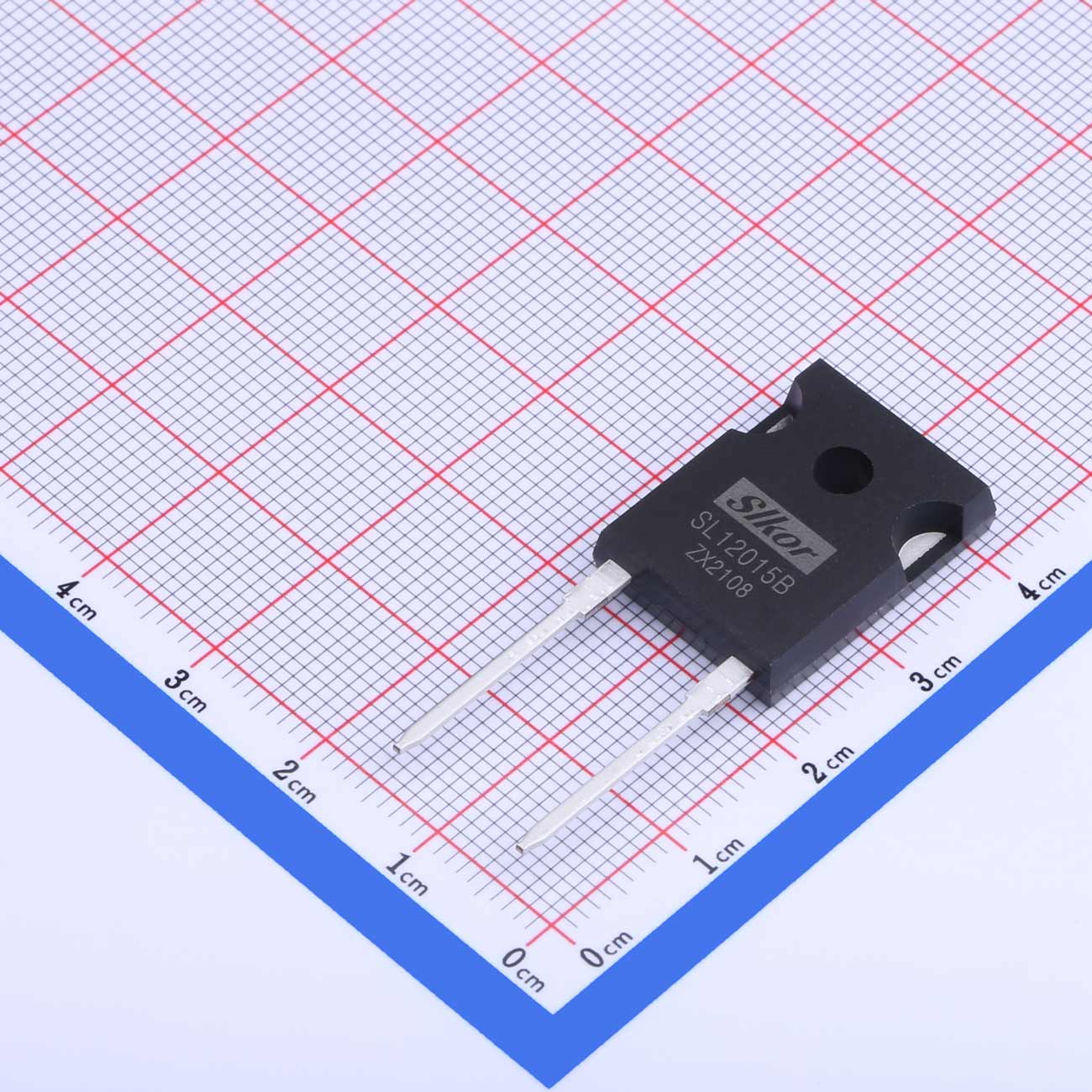

SL12015B
