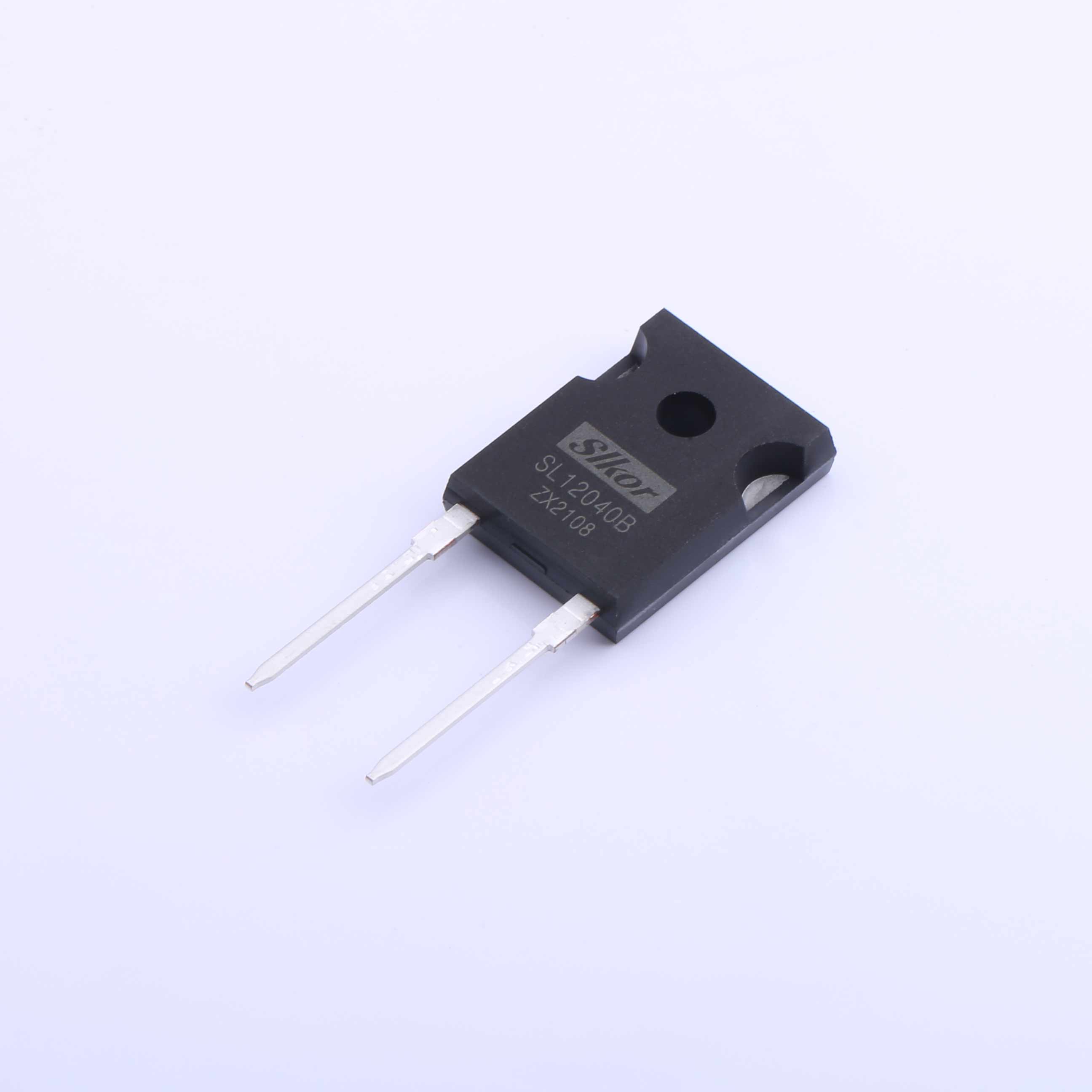

产品名称：碳化硅肖特基二极管SL12040B
产品概述：
碳化硅肖特基二极管SL12040B是一款高性能功率电子器件，采用碳化硅（SiC）材料制造而成。它具有高耐压、低导通压降和快速开关特性，适用于高温、高频和高效能的电力应用。
技术规格：
- 额定反向电压（VRRM）：1200V
- 额定正向电流（IF）：40A
- 典型正向压降（VF Typ）：1.8V
- 在25℃时的额定功耗（PD@TC=25℃）：385W

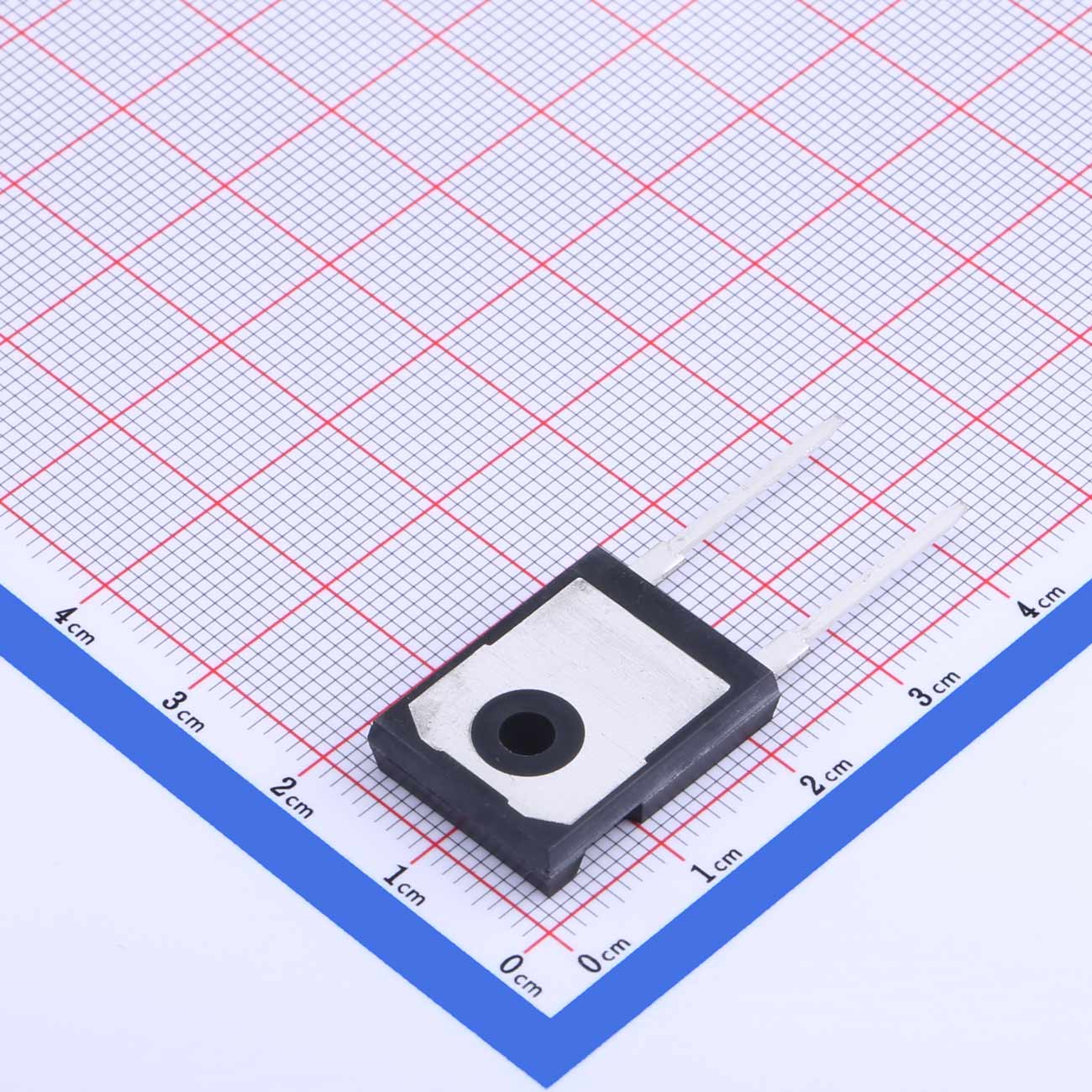

- 封装形式：TO-247-2
主要特点：
1. 高耐压能力：碳化硅肖特基二极管SL12040B具有1200V的额定反向电压，能够承受高电压应用，适用于各种功率电路。
2. 低导通压降：具备低导通压降的特性，能够降低能量损耗，提高整体效率。
3. 快速开关特性：碳化硅材料的高开关速度使SL12040B能够在高频应用中表现*，适用于要求快速开关的功率电子系统。
4. 高温工作能力：产品可在高温环境下工作，适用于需要高温稳定性的应用。
应用领域：
- 开关电源：碳化硅肖特基二极管SL12040B适用于开关电源中的整流和反向保护电路，提供高效能和可靠性。
- 逆变器和变频器：在逆变器和变频器中，SL12040B可用于电能转换和控制，提供高效能和低损耗的功率转换。
- 高温电源：适用于高温环境下的电源系统，如电焊机、工业加热设备和高温电源供应等。
- 汽车电子：可用于汽车电子系统中的电源管理、电机驱动和辅助电路等。
请注意，以上信息仅为碳化硅肖特基二极管SL12040B的概述，具体的产品规格和应用方法建议参考产品手册或联系萨科微Slkor获取详细信息。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| SL12040B.pdf | SL12040B | - |
