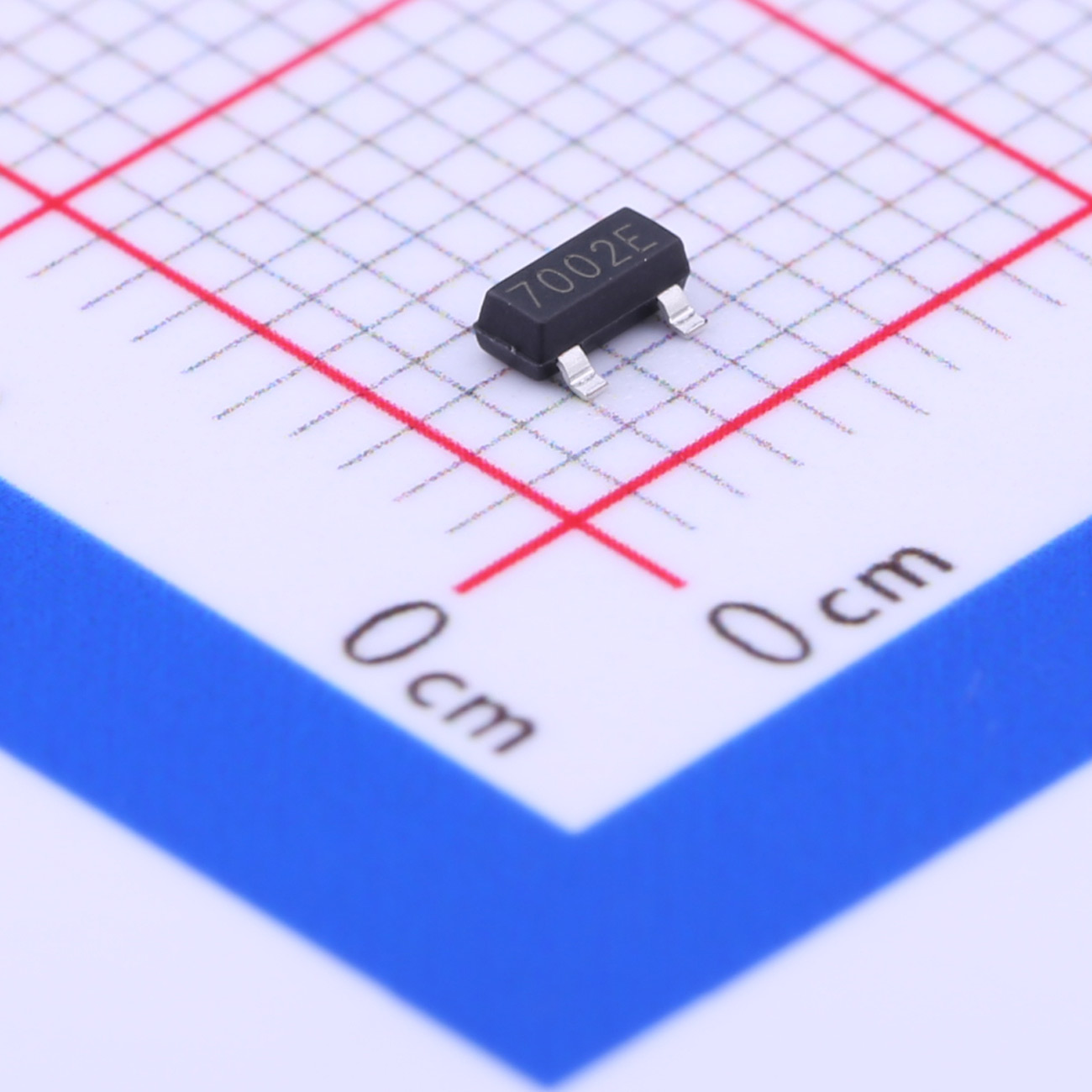

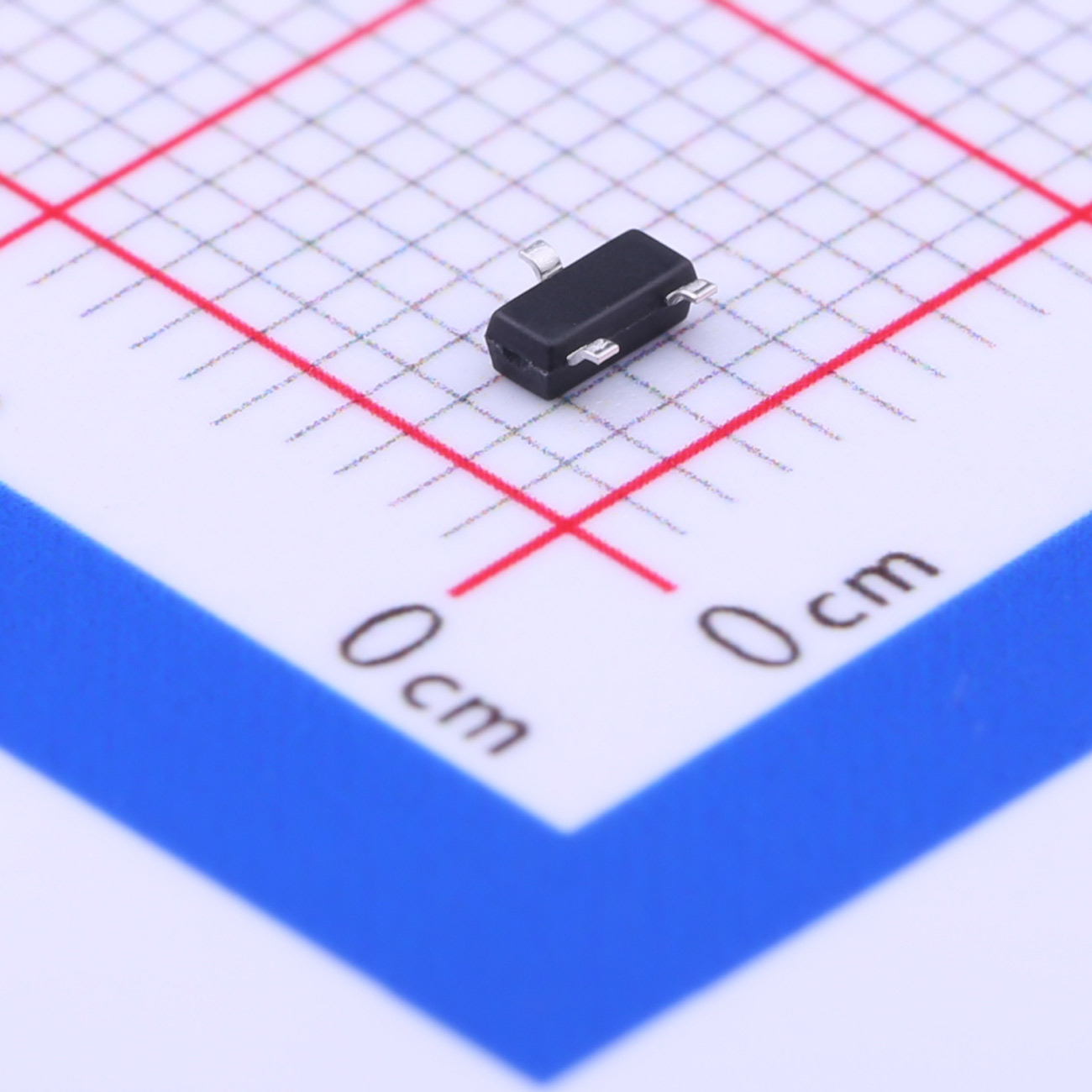

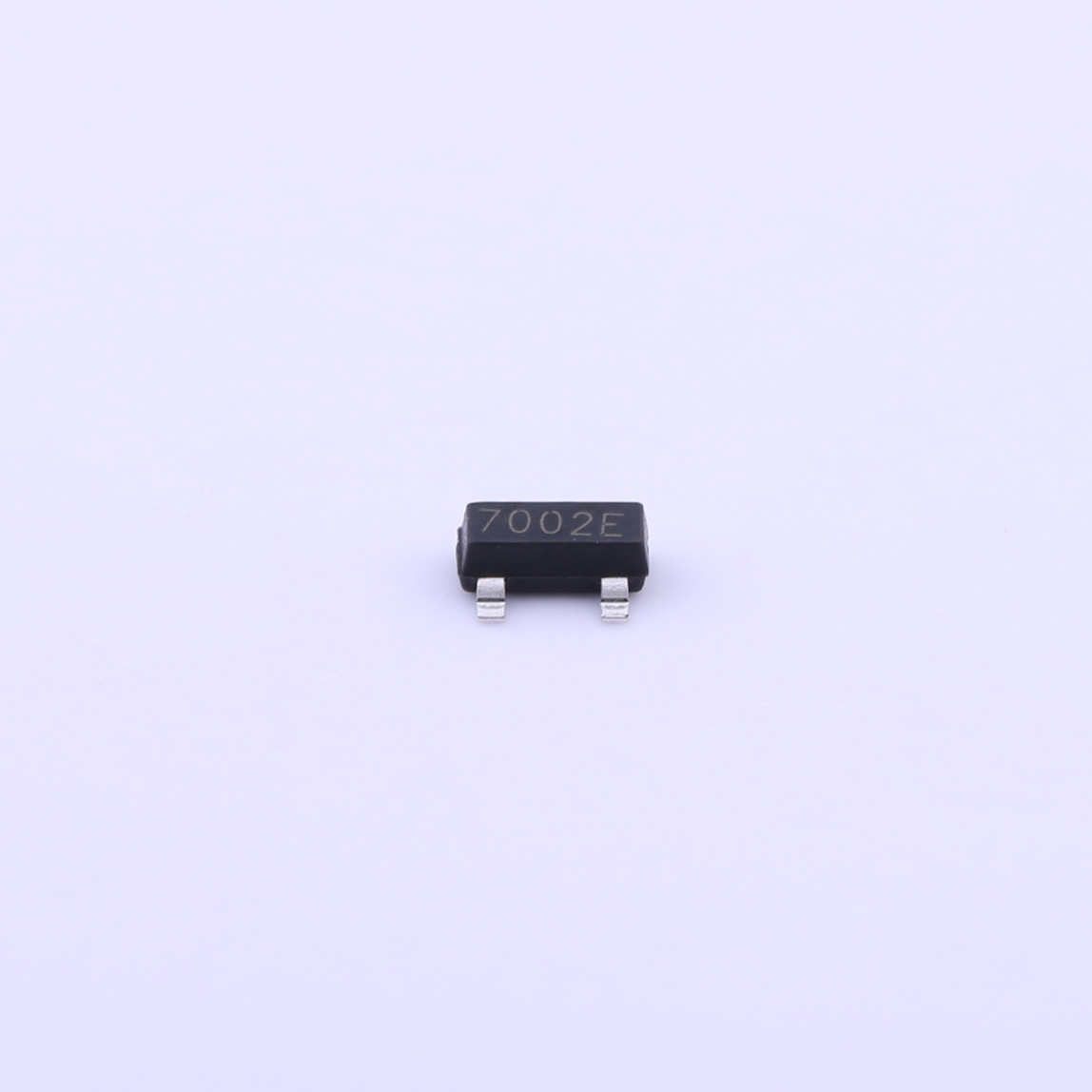

产品名称: 萨科微slkor中压MOS管2N7002E
产品类型:N沟道
参数:
- 漏源电压(Vdss): 60V
- 连续漏极电流(Id): 300mA
- 功率(Pd): 225mW
- 导通电阻(RDS(on)@Vgs,Id): 3Ω@10V,500mA
- 阈值电压(Vgs(th)@Id): 2.5V@250μA
封装: SOT-23
产品描述:
萨科微slkor中压MOS管2N7002E是一款N沟道场效应管，具有漏源电压高达60V，连续漏极电流可达300mA的特点，适用于中压应用场合。其导通电阻仅为3Ω，功率仅为225mW，能够在低功耗的情况下工作。该产品封装为SOT-23，体积小巧，易于安装。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| 2N7002E.pdf | 2N7002E | - |
