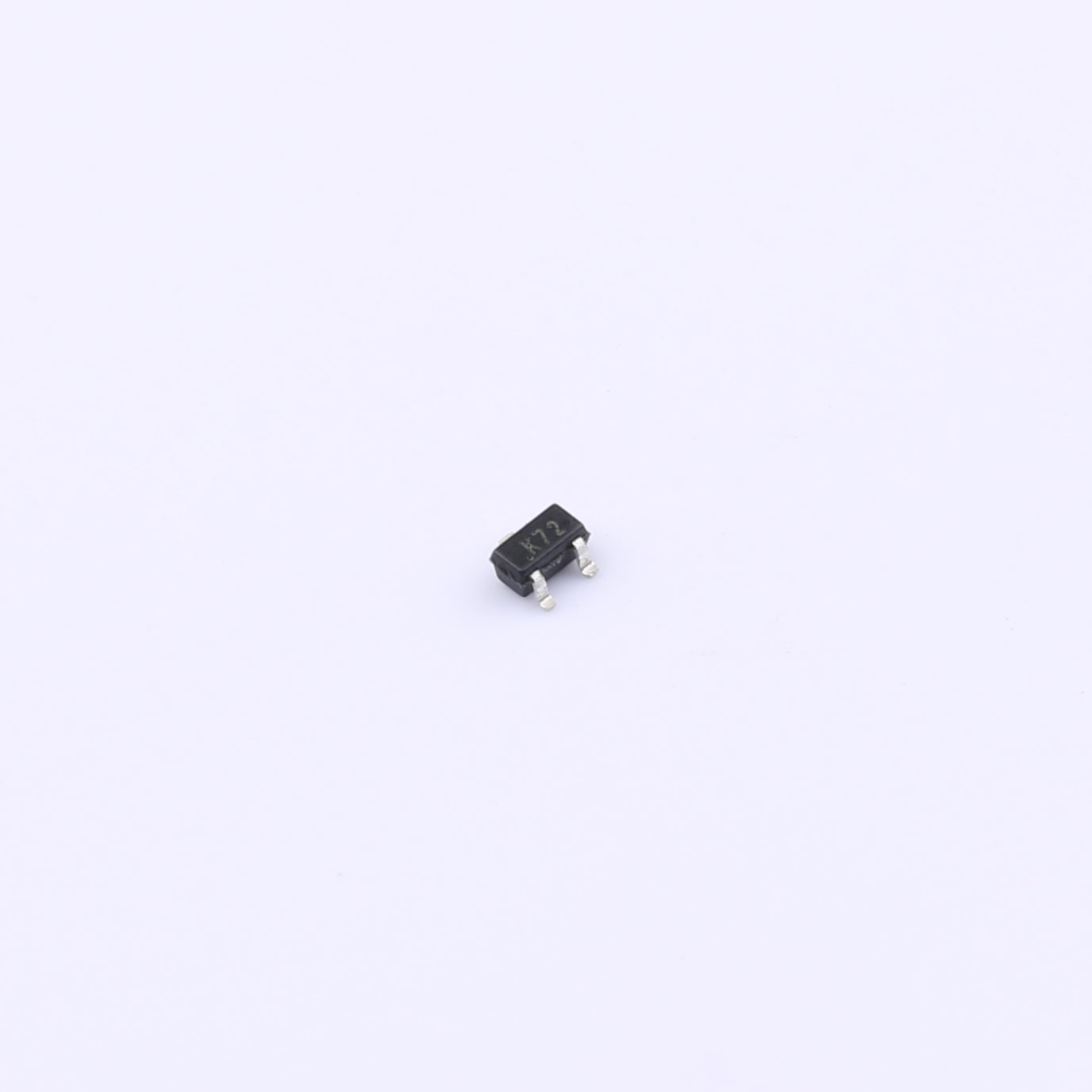

产品名称：中压MOS管2N7002KT
封装类型：SOT-523-3
概述：
2N7002KT是一款中压N沟道MOS管，适用于各种开关应用。该器件具有低导通电阻、低阈值电压和快速开关速度等优秀特性。
应用领域：
- 电源管理
- 开关模块
- 光电驱动
性能参数：
| 参数 | 符号 | 值 |
|---|---|---|
| 漏源电压 | Vdss | 60V |
| 连续漏极电流 | Id | 1A |
| 功率 | Pd | 150mW |
| 导通电阻 | RDS(on)@Vgs,Id | 2.5Ω@10V |
| 阈值电压 | Vgs(th)@Id | 1.5V@250μA |
封装和引脚定义：
| 序号 | 引脚名称 | 描述 |
|---|---|---|
| 1 | Source | 源极 |
| 2 | Gate | 栅极 |
| 3 | Drain | 漏极 |
总结：
2N7002KT是一款低导通电阻、低阈值电压、快速开关速度的N沟道MOS管，适用于各种开关应用。其小型的SOT-523-3封装，使其在高密度的PCB设计中具有更多的设计空间。它是电源管理、开关模块和光电驱动等领域的理想选择。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| 2N7002KT SOT-523.pdf | 2N7002KT SOT-523 | - |
