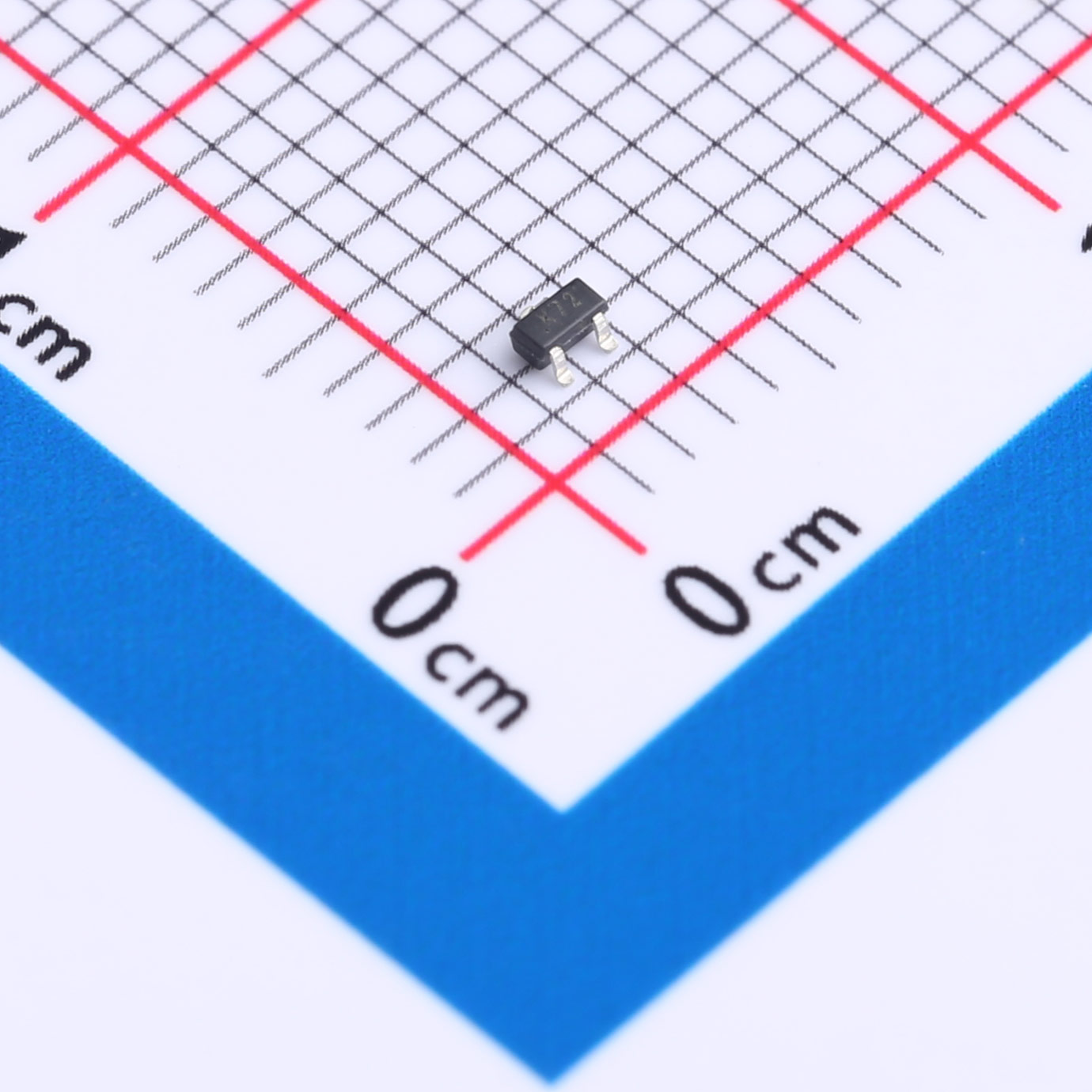

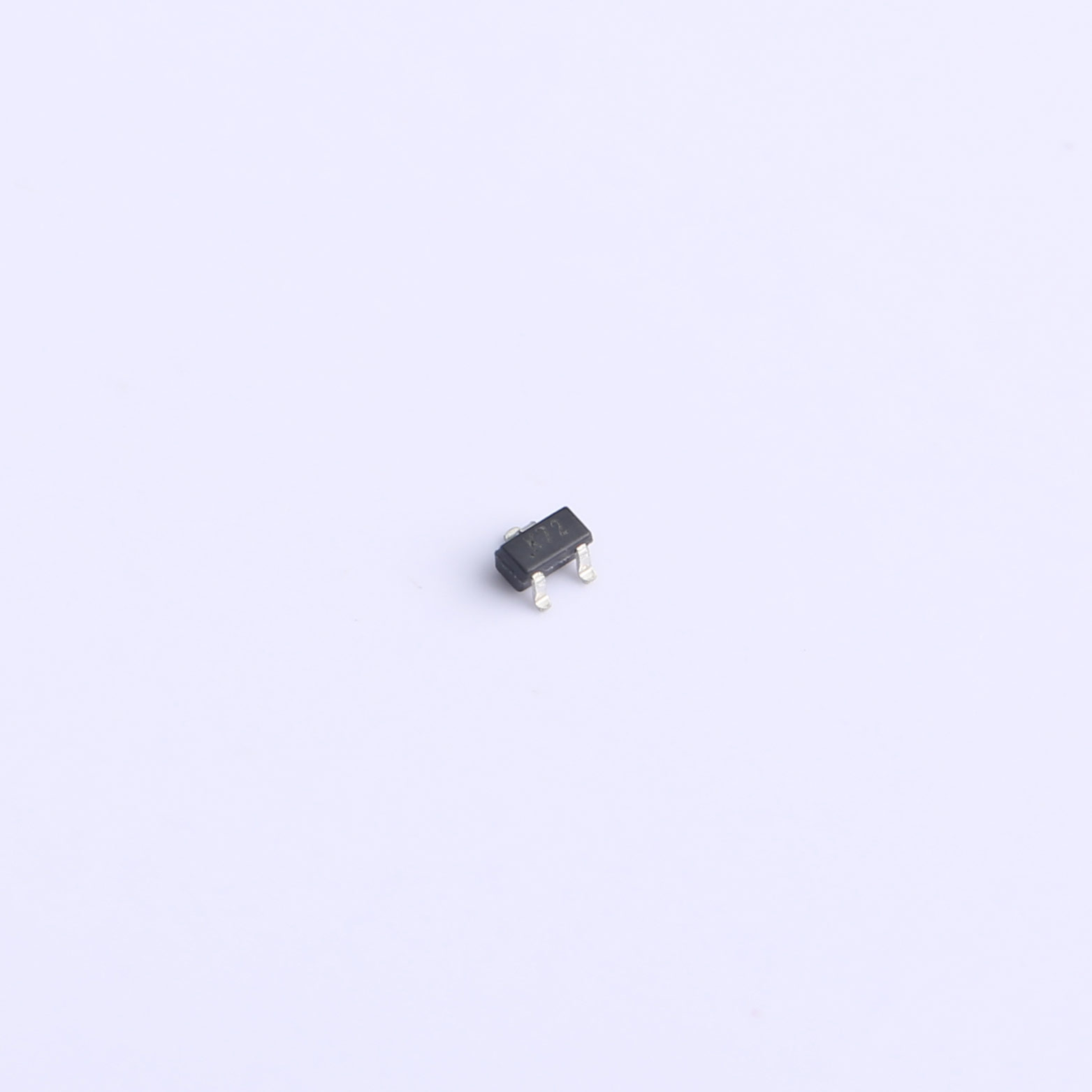

产品名称：中压MOS管2N7002T
封装类型：SOT-523
概述：
2N7002T是一款中压N沟道MOS管，适用于各种中压开关应用。该器件具有低导通电阻、低阈值电压和快速开关速度等优秀特性。
应用领域：
- 电源管理
- 电机驱动
- 开关模块
性能参数：
| 参数 | 符号 | 值 |
|---|---|---|
| 漏源电压 | Vdss | 60V |
| 连续漏极电流 | Id | 3A |
| 功率 | Pd | 350mW |
| 导通电阻 | RDS(on)@Vgs,Id | 3Ω@4.5V |
| 阈值电压 | Vgs(th)@Id | 3V@250μA |
总结：
2N7002T是一款低导通电阻、低阈值电压、快速开关速度的中压N沟道MOS管，适用于各种中压开关应用，如电源管理、电机驱动和开关模块等。其SOT-523封装，使其在PCB设计中具有小型化、低成本等优点，从而满足各种紧凑型电路设计的需求。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| 2N7002T SOT-523.pdf | 2N7002T SOT-523 | - |
