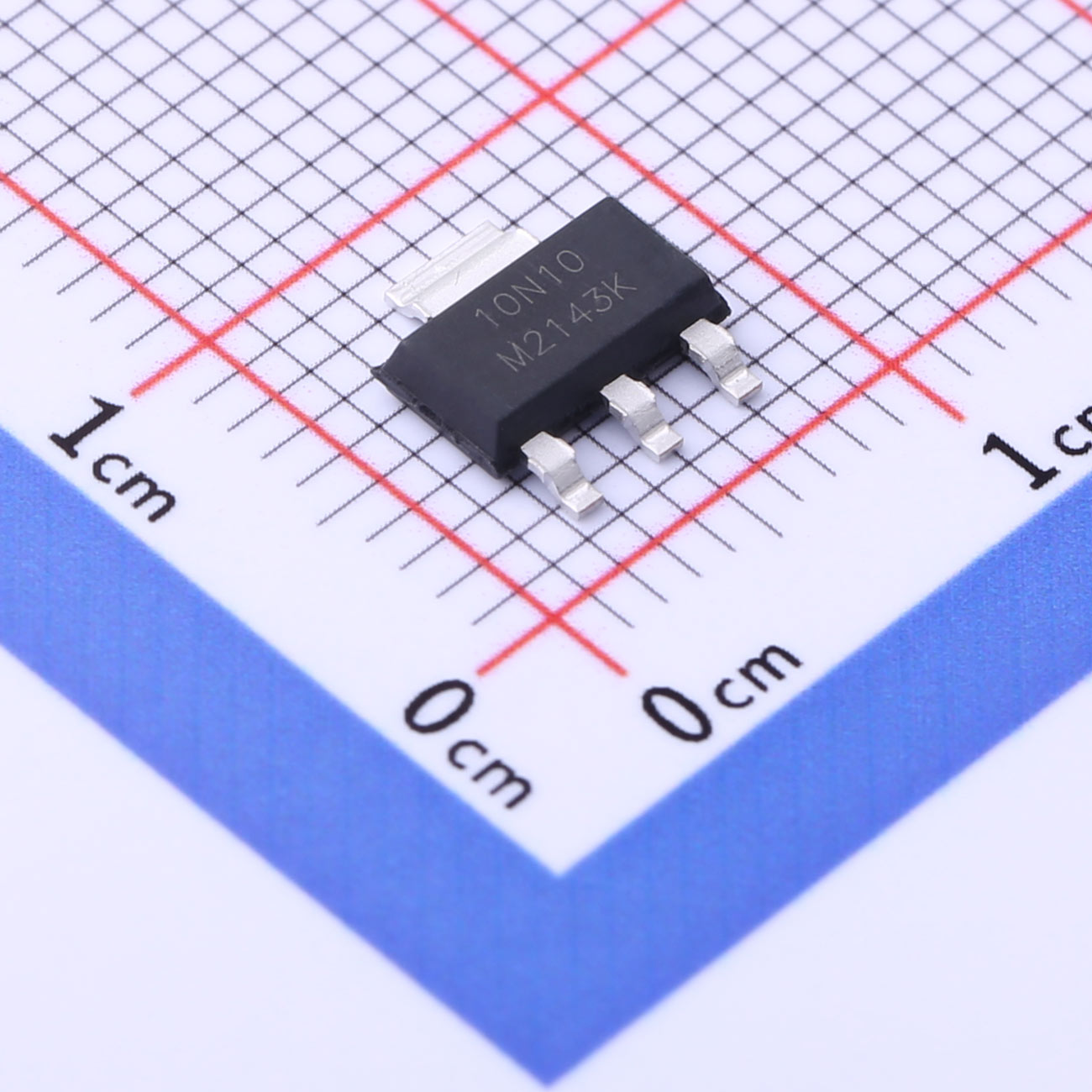

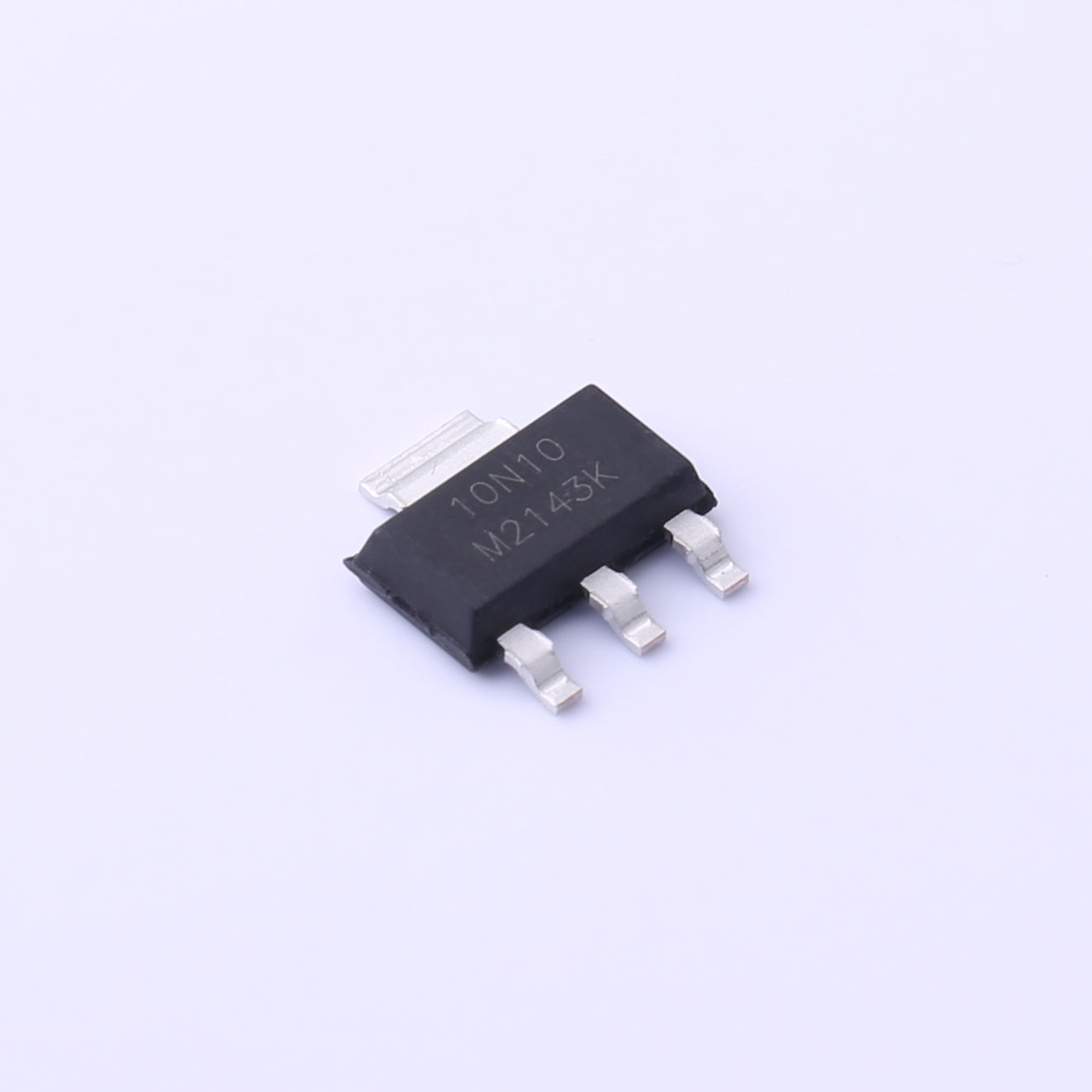

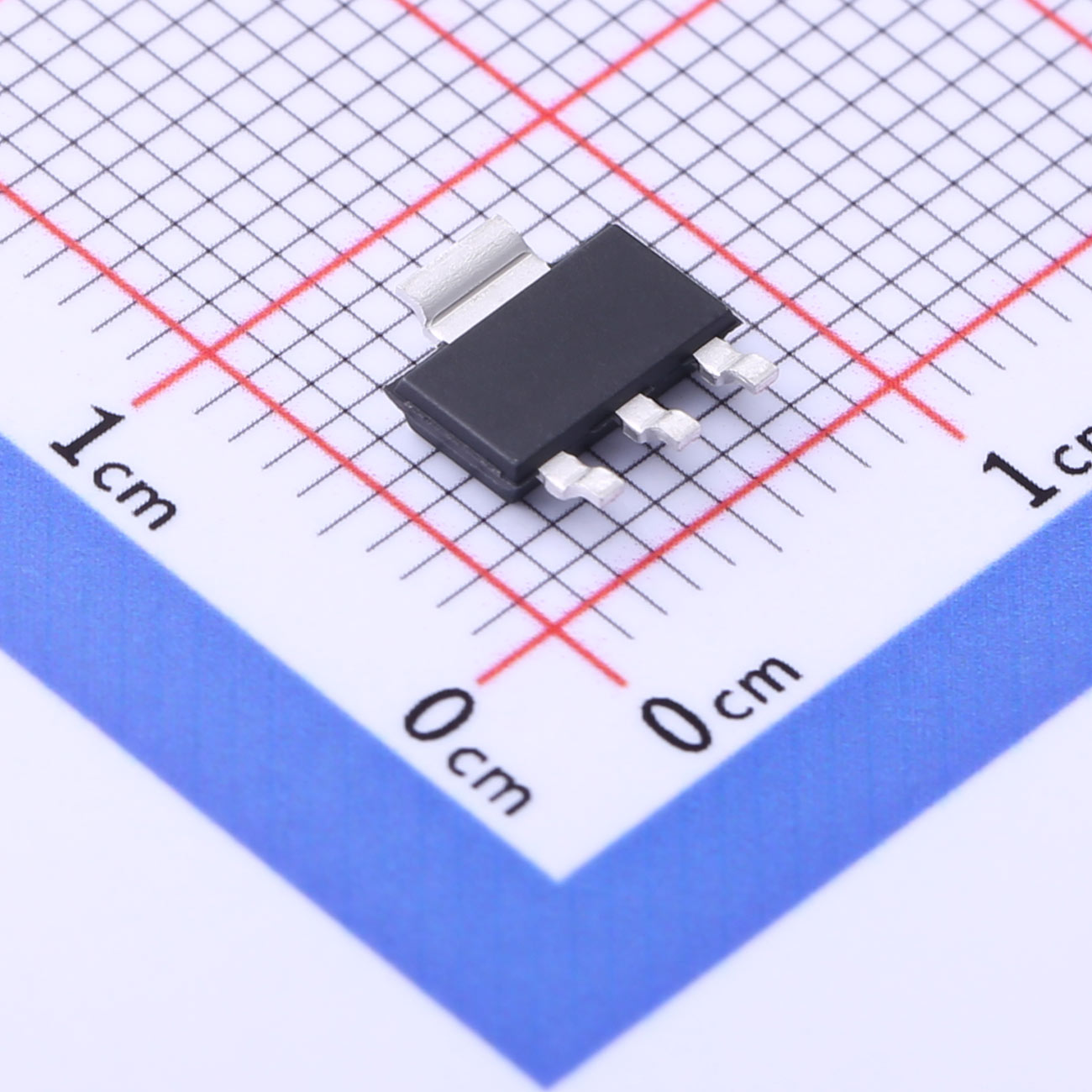

产品名称：中压MOS管SL10N10A
产品概述：
SL10N10A是一款中压N沟道MOS管，其漏源电压（Vdss）为100V，连续漏极电流（Id）为10A，导通电阻（RDS(on)@Vgs,Id）为95mΩ@10V,10A，阈值电压（Vgs(th)@Id）为3V@250uA。该器件具有优异的开关特性和热稳定性，可用于高频、高效、高稳定性的开关电源、逆变器等应用。
产品特性：
- 低导通电阻
- 高开关速度
- 高耐压
- 低阈值电压
- *的热稳定性
- 封装形式为SOT-223，易于焊接和安装
典型应用：
- 开关电源
- 逆变器
- 电机驱动器
- 照明控制
产品参数：
- 类型：N沟道
- 漏源电压（Vdss）：100V
- 连续漏极电流（Id）：10A
- 功率（Pd）：1.25W
- 导通电阻（RDS(on)@Vgs,Id）：95mΩ@10V,10A
- 阈值电压（Vgs(th)@Id）：3V@250uA
- 工作温度：-55℃~+150℃@(Tj)
- 封装：SOT-223
| 文件名称 | 标题 | 说明 |
|---|---|---|

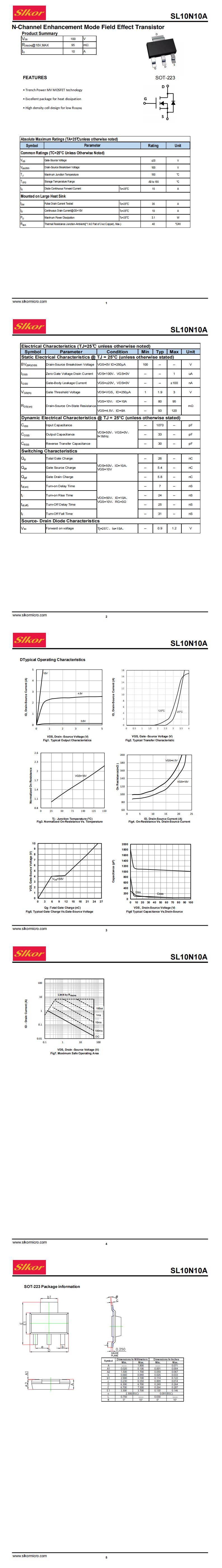

| SL10N10A SOT-223.pdf | SL10N10A SOT-223 | - |
