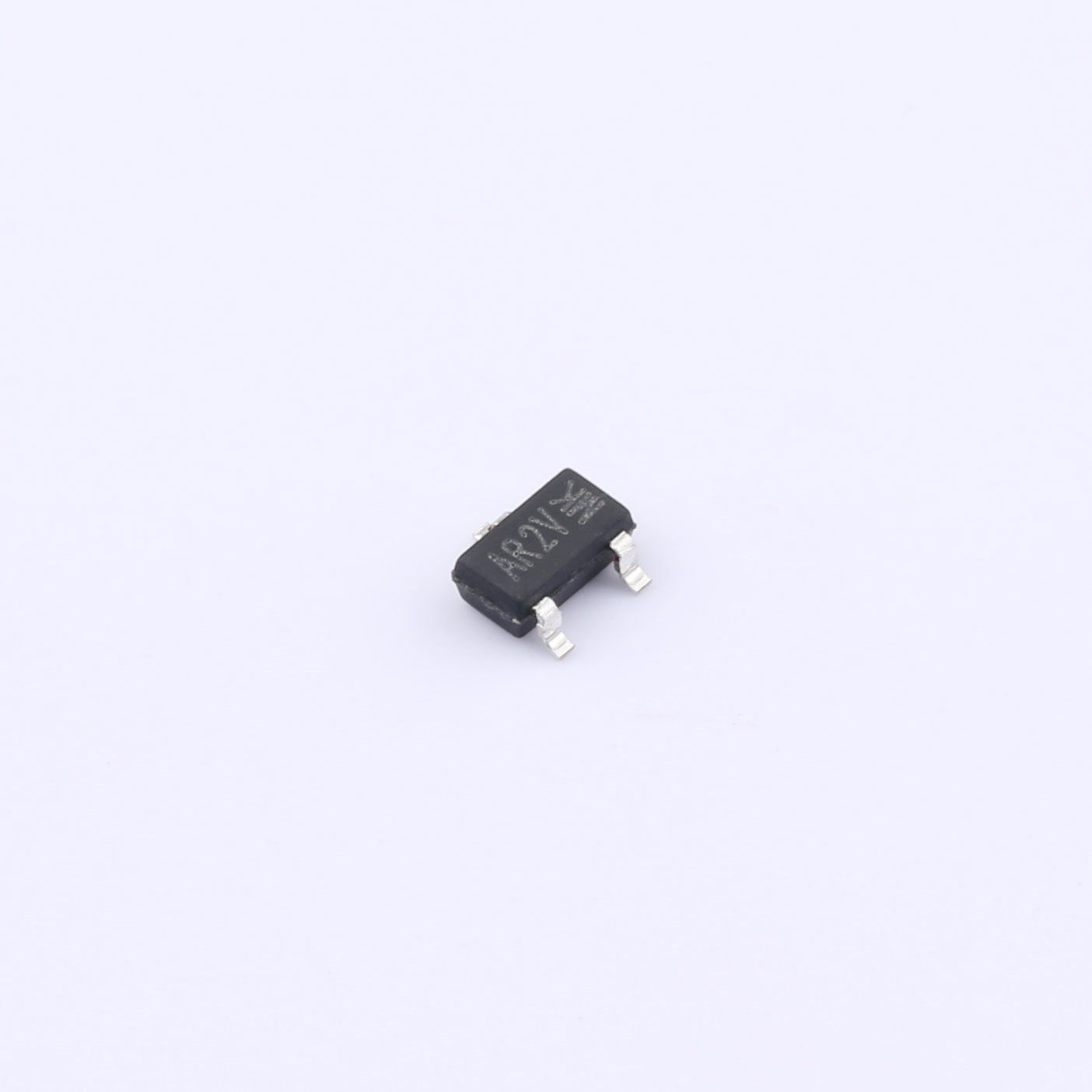

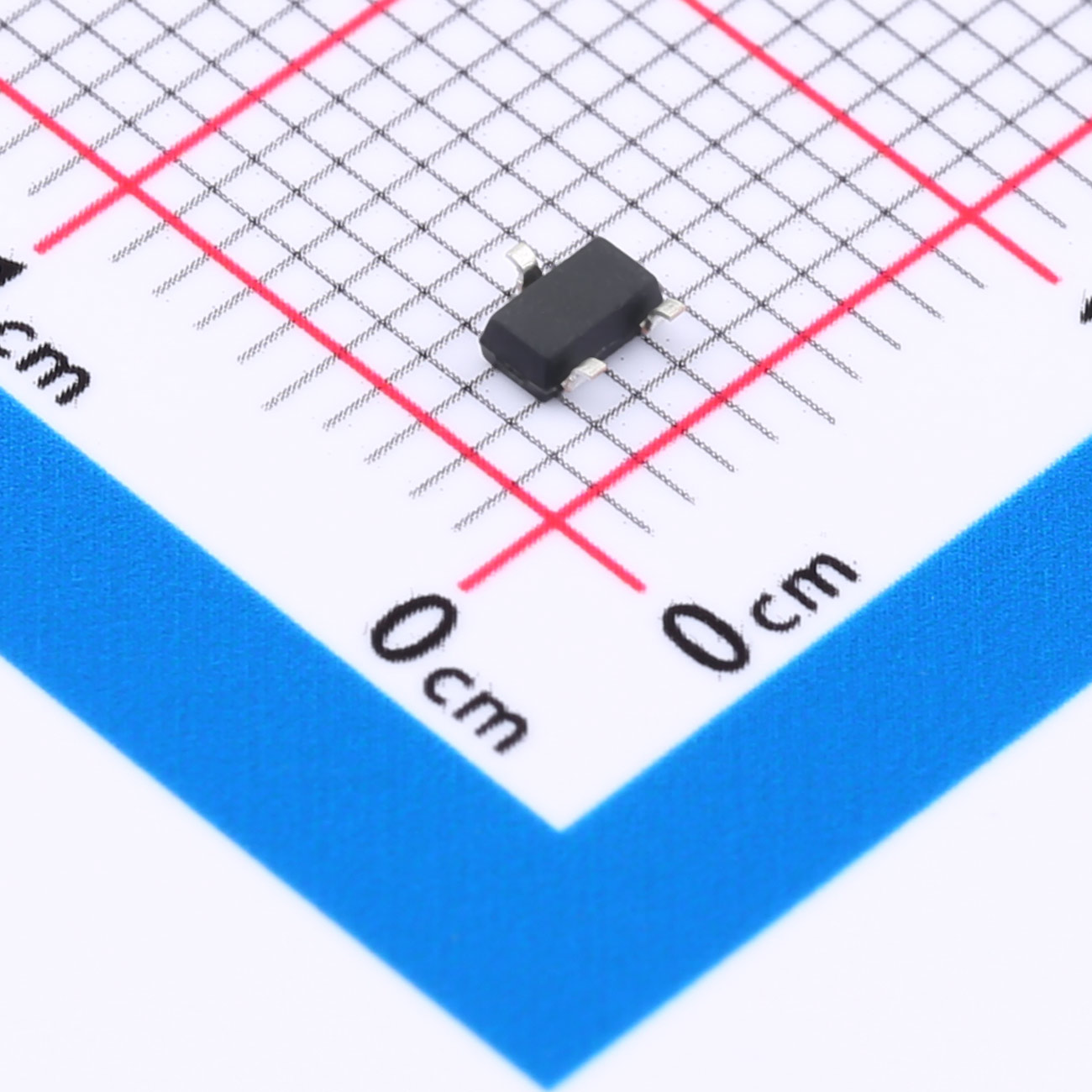

产品名称：中压MOS管SL3422
产品概述：
中压MOS管SL3422是一种N沟道场效应管，具有60V漏源电压和3A连续漏极电流，适用于中压开关电路。
产品特性：
- 漏源电压高达60V，可适用于中压应用。
- 连续漏极电流为3A，适用于中功率开关电路。
- 小封装SOT-23，可节省PCB板面积。
产品参数：
- 类型：N沟道
- 漏源电压(Vdss)：60V
- 连续漏极电流(Id)：3A
- 功率(Pd)：1.25W
- 导通电阻(RDS(on)@Vgs,Id)：125mΩ@10V,3A
- 阈值电压(Vgs(th)@Id)：3V@250uA
- 工作温度：-55℃~+150℃@(Tj)
- 封装：SOT-23
应用领域：
中压MOS管SL3422可应用于电源管理、DC-DC转换器、电机控制等中压开关电路中。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| SL3422.pdf | SL3422 | - |
