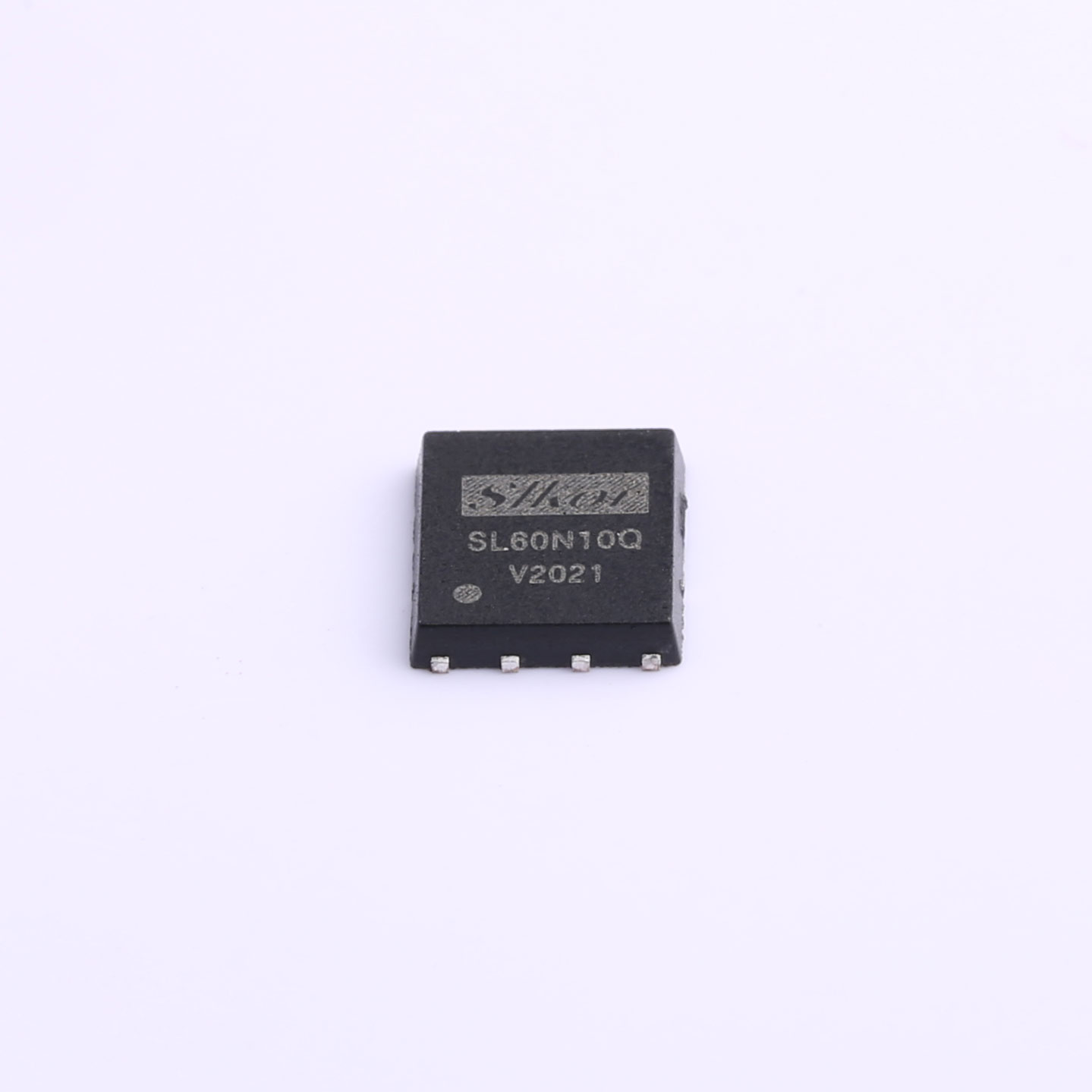

中压MOS管 SL60N10Q

中压MOS管 SL60N10Q

SL60N10Q 是一款 N 沟道 MOSFET,工作电压为100V,可承受最大漏电流47A。

N沟道MOSFET
漏源电压:100V
连续漏极电流:47A
导通电阻(RDS(on)):8mΩ@10V,20A
阈值电压(Vgs(th)):2.4V@250uA
栅极电荷(Qg):29nC@4.5V
输入电容(Ciss):2.55nF@15V
反向传输电容(Crss):12pF@15V
工作温度范围:-55℃~+150℃@(Tj)

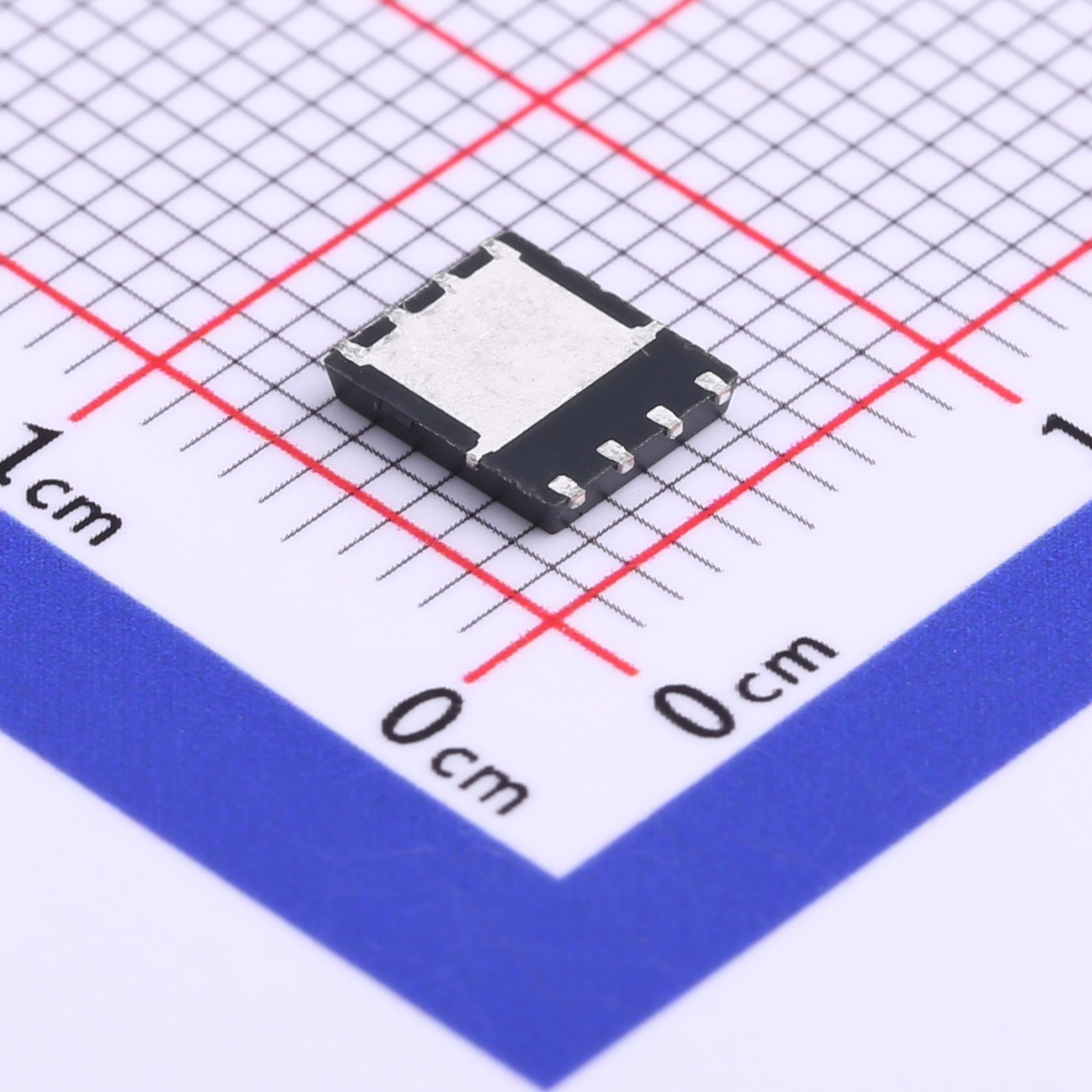

封装:DFN5x6-8

下载数据手册 在线咨询

产品名称:中压MOS管


型号:SL60N10Q


概述:

SL60N10Q 是一款 N 沟道 MOSFET,工作电压为100V,可承受最大漏电流47A,导通电阻(RDS(on))低至8mΩ@10V,20A。该器件的输入电容(Ciss)为2.55nF,反向传输电容(Crss)为12pF,栅极电荷(Qg)为29nC。此外,它还具有*的温度特性,在-55℃~+150℃的温度范围内均可正常工作。


特性:

- N沟道MOSFET

- 漏源电压:100V

- 连续漏极电流:47A

- 导通电阻(RDS(on)):8mΩ@10V,20A

- 阈值电压(Vgs(th)):2.4V@250uA

- 栅极电荷(Qg):29nC@4.5V

- 输入电容(Ciss):2.55nF@15V

- 反向传输电容(Crss):12pF@15V

- 工作温度范围:-55℃~+150℃@(Tj)

- 封装:DFN5x6-8


应用:

该产品可广泛应用于电源、DC-DC转换器、电机控制、照明等领域中。


注意事项:

1. 在使用之前,请仔细阅读产品手册中的使用说明和警告内容。

2. 请保持器件清洁,避免污染和静电损伤。

3. 请注意器件的最大电压和最大电流,不要超过其额定值。

4. 请在规定的温度范围内使用,避免过热或过冷的环境。

5. 请避免震动、振动和机械冲击,以免影响器件的性能和寿命。

关于萨科微 Slkor:
萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商,拥有先进的技术和严格的质量控制体系,为客户的设计提供最佳的解决方案和支持。
