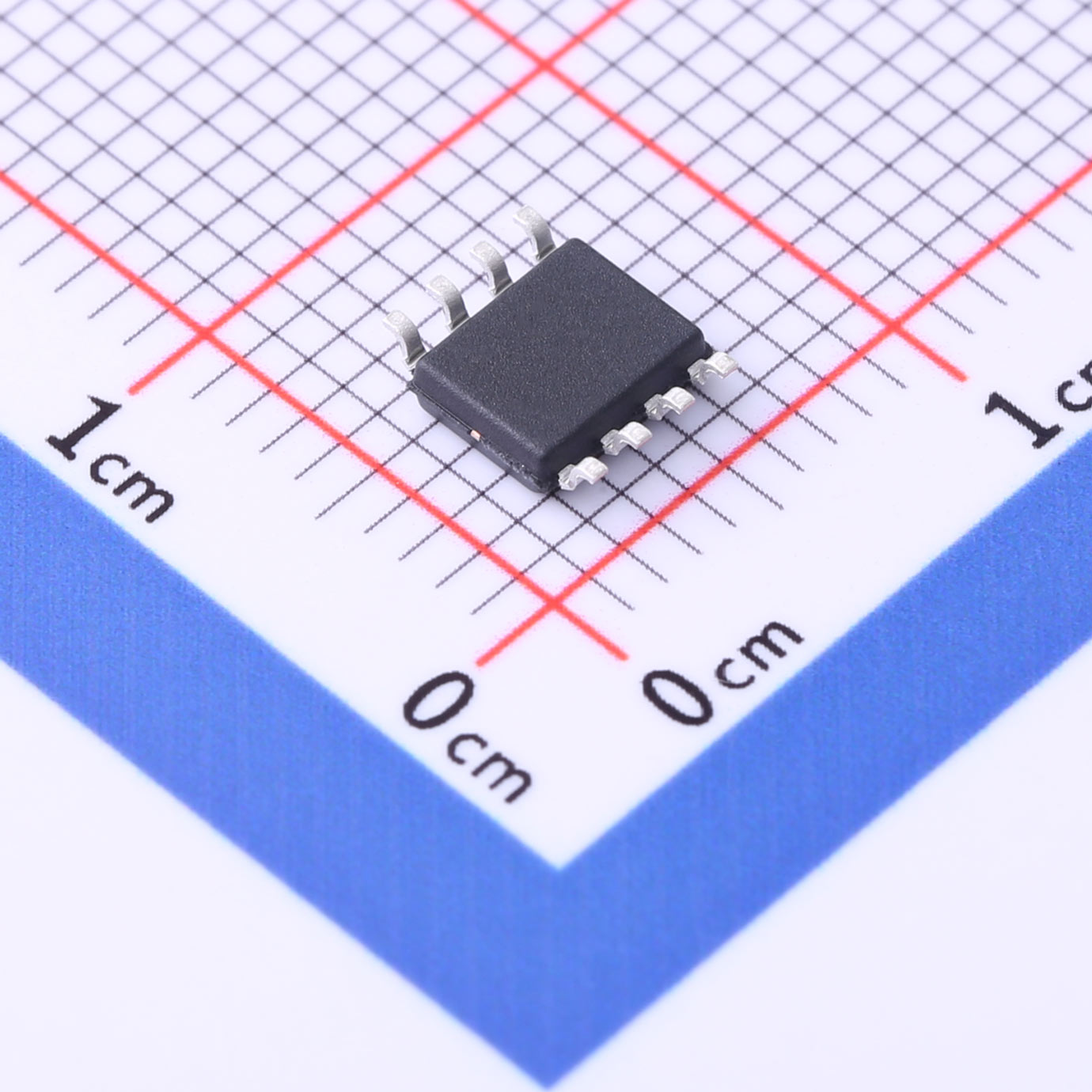

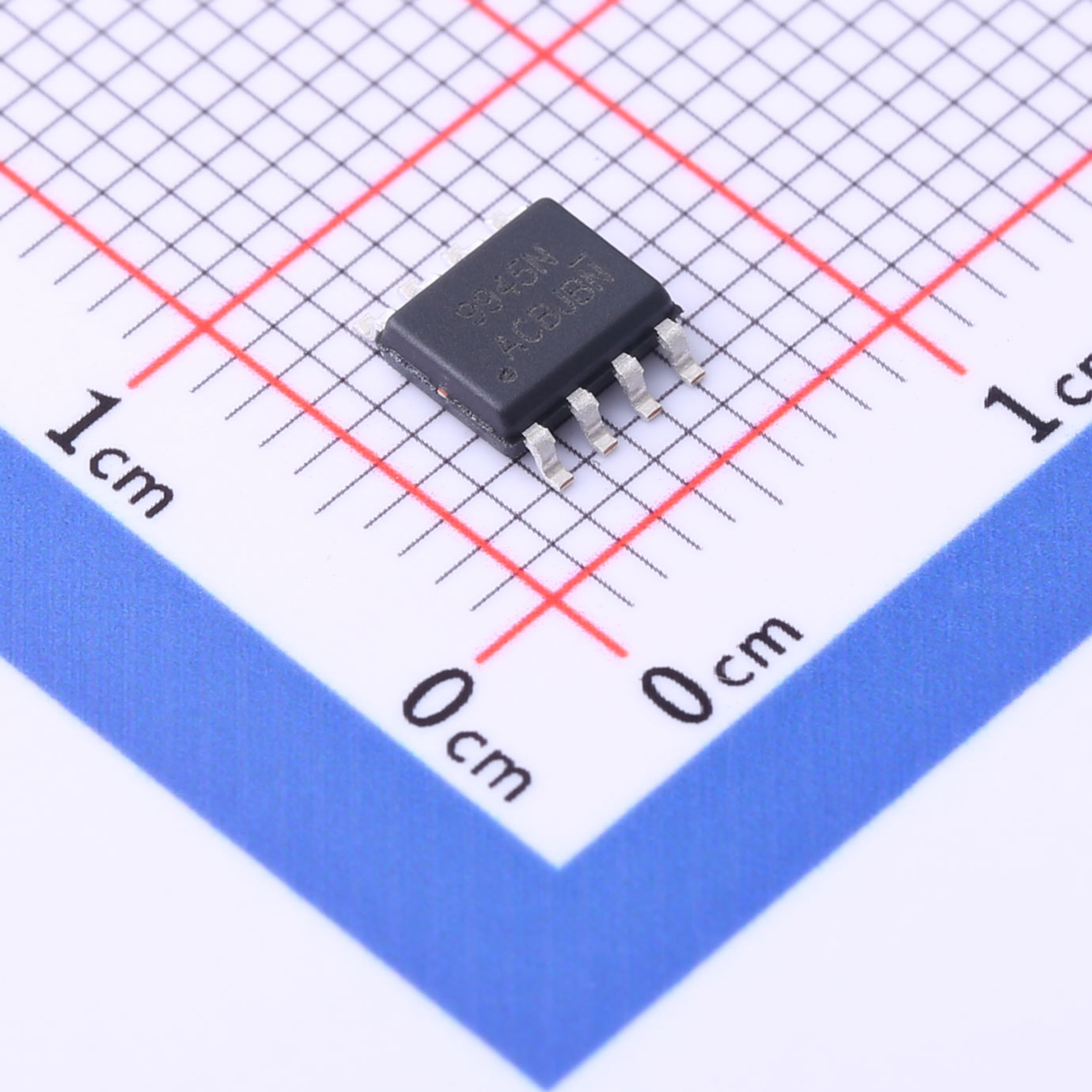

产品名称：中压MOS管SL9945
类型：双N沟道
漏源电压(Vdss)：60V
连续漏极电流(Id)：3.6A
功率(Pd)：2.1W
导通电阻(RDS(on)@Vgs,Id)：89mΩ@10V,3.6A
阈值电压(Vgs(th)@Id)：1V@250uA
栅极电荷(Qg@Vgs)：3.6nC@4.5V
工作温度：-55℃~+150℃@(Tj)
封装：SOP-8
产品介绍：
SL9945是一款双N沟道中压MOS管，漏源电压为60V，连续漏极电流为3.6A，功率为2.1W。其导通电阻为89mΩ@10V,3.6A，阈值电压为1V@250uA，栅极电荷为3.6nC@4.5V。SL9945可在-55℃~+150℃@(Tj)的温度范围内工作，并采用SOP-8封装。SL9945适用于电源管理、电机控制、照明和无线充电等应用。
| 文件名称 | 标题 | 说明 |
|---|---|---|

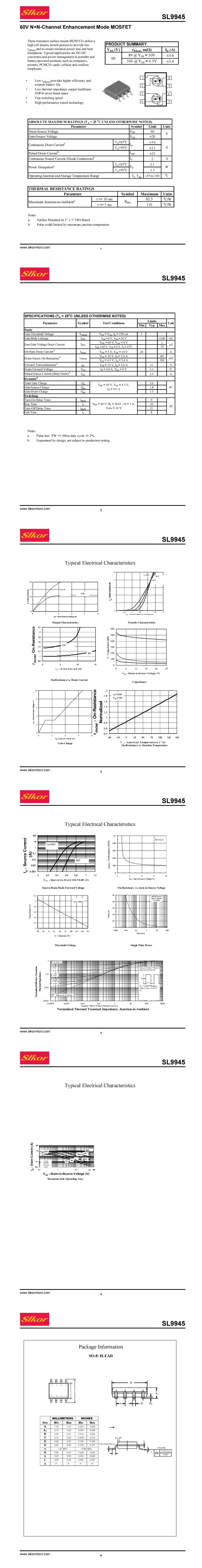

| SL9945.pdf | SL9945 | - |
