在智能家居浪潮的推动下，智能扫地机器人已成为现代家庭地面清洁的核心设备。从最初随机碰撞的“人工智障”到如今具备自主决策能力的服务机器人，其技术演进不仅体现在导航算法与机械结构的突破，更深入到电路保护等底层技术。本文将以静电保护二极管SD05C为切入点，解析其在扫地机器人中的关键作用。

萨科微Slkor静电保护二极管SD05C产品图

一、智能扫地机器人的技术革新

现代扫地机器人已突破单一清洁工具的定位，向多功能服务机器人演进。追觅科技推出的仿生多关节机械手技术，通过5个自由度的拟人化设计，可抓取6厘米宽、500克以内的物品，配合双目视觉系统与RGBD摄像头，实现了从“被动避障”到“主动整理”的跨越。在清洁系统方面，智能换拖布技术通过基站自动识别污染区域，实现厨房、卫生间等高风险区域的专布专用，配合100℃高温浸洗功能，构建起家庭健康防护体系。

硬件层面的创新同样显著：X50增强版采用的仿生机械足与主动悬挂系统，可翻越2.8厘米垂直障碍；火山湖浸泡洗技术通过高温蒸汽溶解顽固污渍。这些技术突破对电路稳定性提出更高要求，尤其在电机驱动、电池管理等核心模块，静电防护成为保障设备可靠性的关键。

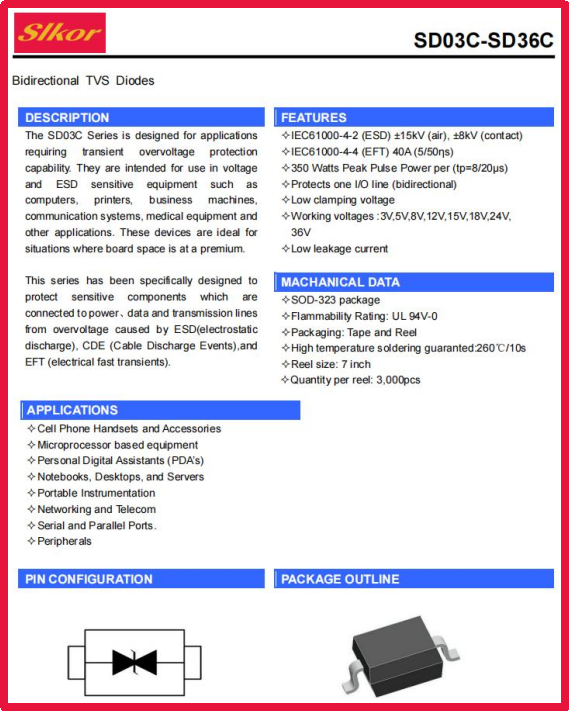

萨科微Slkor静电保护二极管SD05C规格书

二、SD05C二极管的技术特性

作为专为便携设备设计的ESD防护器件，SD05C具备以下核心优势：

1. 精密防护能力

反向关断电压VRWM=5V，*匹配扫地机器人主控芯片的工作电压。

击穿电压VBR=6V（IT=1mA），在静电冲击时提供可控的电压箝位。

峰值脉冲功率达350W（8/20μs波形），可吸收IEC 61000-4-2标准下±15kV空气放电和±8kV接触放电的能量。

2. 信号完整性保障

结电容CJ=60pF（VR=0V, f=1MHz），远低于同类器件，确保传感器信号传输不失真。

响应时间<1ns，在静电脉冲到达瞬间即可启动保护。

3. 空间与能效优化

SOD-323封装尺寸仅1.8mm×1.4mm，适配扫地机器人紧凑的PCB布局。

反向漏电流IR=0.5μA（VRWM=5V），年功耗低于0.00438Wh，符合扫地机器人长效待机需求。

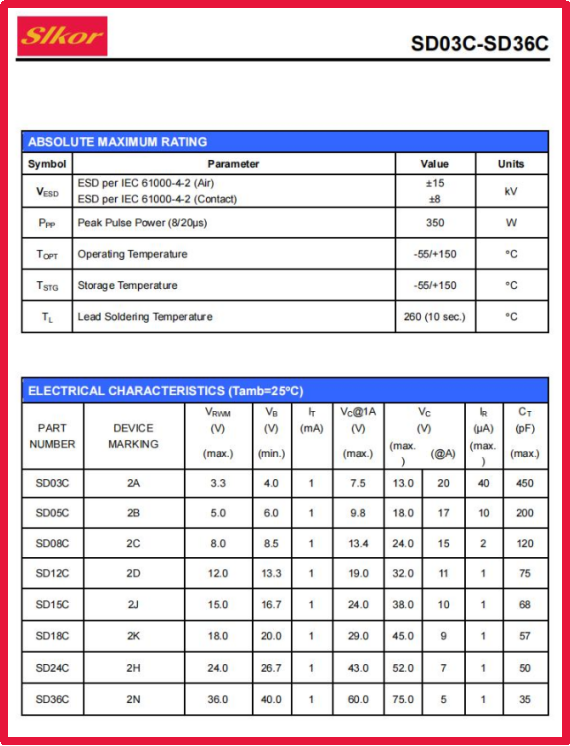

萨科微Slkor静电保护二极管SD05C相关参数

三、SD05C在扫地机器人中的应用实践

在追觅X50增强版的设计中，SD05C被部署于三大关键节点：

1. 激光雷达接口防护

在LDS激光导航模块的信号线上，SD05C并联于TTL电平接口，防止静电通过旋转部件耦合进入主控芯片。实测显示，在±8kV接触放电测试中，其可将箝位电压控制在12V以内，避免3.3V供电的MCU发生闩锁效应。

2. 电池管理系统（BMS）保护

针对锂电池组的均衡电路，SD05C与SMAJ48A TVS二极管组成双重防护。当充电接口遭遇ESD冲击时，SD05C首先吸收低能量脉冲，若冲击超过其承受极限，SMAJ48A将启动二级箝位，确保MOS管不被烧毁。

3. 电机驱动电路防护

在无刷电机驱动器的PWM控制线上，SD05C与100Ω串联电阻构成RC滤波网络。这种设计既滤除电机启停产生的毛刺信号，又通过二极管的电压箝位功能，防止反向电动势击穿驱动芯片。测试表明，在30A浪涌电流冲击下，驱动电路信号失真度低于2%。

四、系统级防护方案的价值

采用SD05C的扫地机器人，在IEC 61000-4-2标准测试中表现优异：

· 抗扰度提升：接触放电耐受能力从±4kV提升至±8kV，空气放电耐受能力从±8kV提升至±15kV。

· 故障率下降：某量产机型数据显示，引入SD05C后，因静电导致的MCU复位故障率降低82%。

· 寿命延长：在10万次充放电循环测试中，BMS电路故障间隔时间（MTBF）提升3倍。

五、未来技术趋势

随着GaN功率器件在电机驱动中的应用，电路工作电压将进一步降低，对防护器件的响应速度提出更高要求。同时，具备自修复功能的智能ESD阵列正在研发，可通过内置传感器实时监测静电威胁等级，动态调整箝位电压。在扫地机器人领域，这种技术将与仿生机械手、AI视觉等前沿功能深度融合，推动设备向“自主维护”方向演进。
