为什么晶圆wafer AOI很重要？

老虎说芯|Tiger Chip|

2024-08-13 12:16:42 969

晶圆制造是半导体生产中至关重要的环节，AOI检测技术在晶圆制造过程中不可或缺。

wafer AOI技术通过高效、准确的缺陷检测和数据分析，帮助提高生产效率、保证产品质量，并为持续改进制造工艺提供数据支持。为什么需要进行AOI检测的详细步骤：

1. 缺陷检测

目的：识别和定位晶圆表面的缺陷。

原因：晶圆制造过程中可能出现各种缺陷，如划痕、颗粒污染、微裂纹等。这些缺陷如果不被及时检测和处理，会直接影响后续工艺步骤，导致良率下降和成本增加

AOI作用：通过高分辨率的光学成像设备和复杂的图像处理算法，能够快速、准确地检测出微小的表面缺陷。

2. 过程控制

目的：确保制造过程的稳定性和一致性。

原因：晶圆制造过程包含多个步骤（如光刻、蚀刻、沉积等），每一步都可能引入微小的变化，这些变化可能累积并最终影响产品性能。

AOI作用：通过实时监控和反馈，AOI系统能够帮助工艺工程师及时调整制造参数，维持高质量的生产标准。

3. 提高生产效率

目的：减少人为检测误差，提升检测速度和效率。

原因：传统的人工检测不仅效率低下，而且容易受到人为因素的影响，导致漏检或误检。

AOI作用：AOI系统可以24小时不间断工作，速度快、精度高，大幅提高了生产效率和检测的可靠性。

4. 数据收集与分析

目的：提供详尽的检测数据支持生产优化和缺陷根因分析。

原因：生产过程中出现的缺陷数据和趋势信息，对于改善制造工艺、优化生产流程和进行缺陷根因分析非常重要。

AOI作用：AOI系统能够收集和存储大量的检测数据，这些数据可以用于统计分析，帮助工艺工程师找出生产过程中的潜在问题并采取相应的改进措施。

5. 质量保证

目的：确保最终产品的质量达到客户要求。

原因：半导体产品对质量和可靠性要求极高，任何微小的缺陷都可能导致产品失效，影响客户的信任和公司的声誉。

AOI作用：通过严格的质量检测，确保每片晶圆在进入下一个工序前都符合质量标准，从而保证最终产品的性能和可靠性。

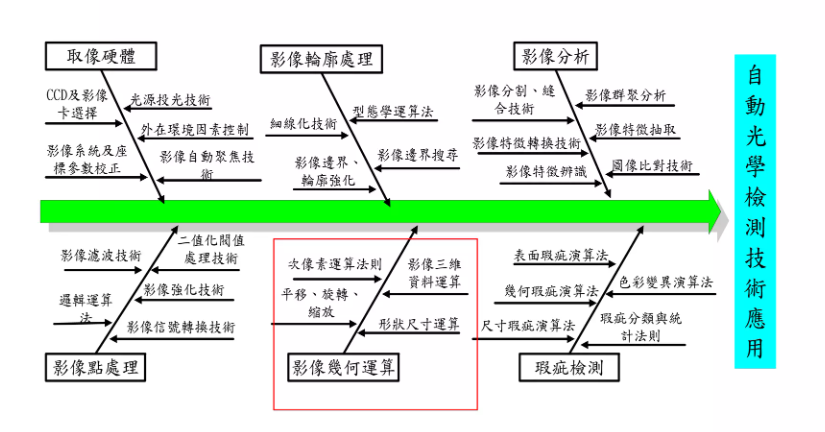

晶圆AOI（自动光学检测）设备涉及晶圆表面缺陷视觉检测技术、自动对焦技术、3D成像技术等，具体如下：

1. 晶圆表面缺陷视觉检测技术

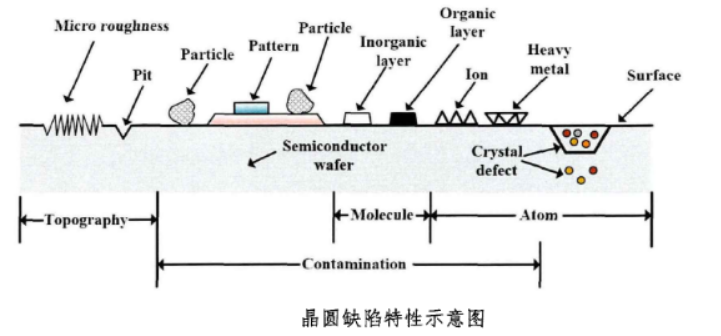

晶圆表面缺陷视觉检测是AOI系统的核心任务之一，旨在检测晶圆表面的微小缺陷，如划痕、颗粒、污染、坑洼等。

图像采集：利用高分辨率的光学显微镜和CCD/CMOS相机对晶圆表面进行扫描，获取高清图像。

图像处理：采用先进的图像处理算法，对采集到的图像进行分析。常见算法包括边缘检测、形态学处理和模板匹配等。

缺陷分类：通过机器学习和人工智能算法，对检测到的缺陷进行分类和识别，区分工艺缺陷和外来颗粒等。

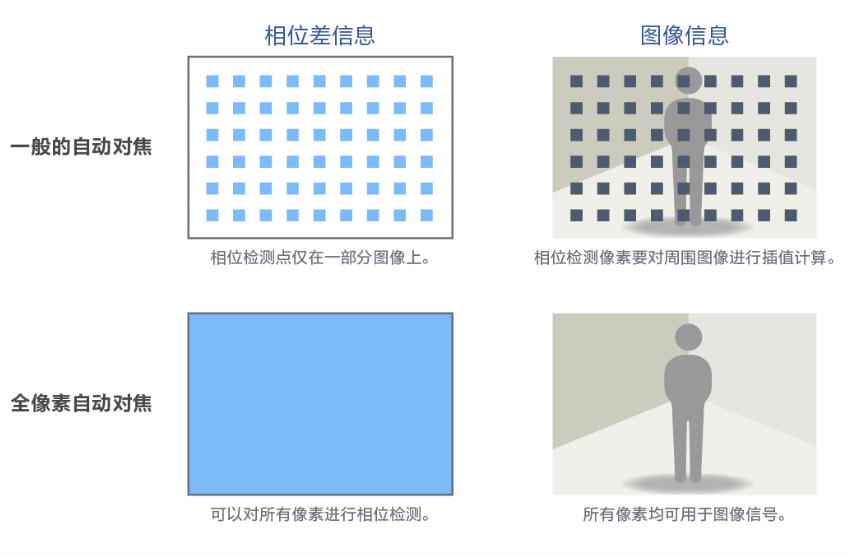

2. 自动对焦技术

自动对焦技术是确保图像清晰度的关键，它在AOI系统中尤为重要，因为晶圆表面的微小缺陷需要高精度的图像才能被准确检测到。

激光测距对焦：通过激光测距装置实时测量晶圆表面与镜头之间的距离，根据测量结果自动调整镜头焦距。

图像对比度对焦：利用图像对比度最大化原理，通过多次调整焦距并分析图像对比度，找到最佳对焦点。

多点对焦：对整个晶圆进行分区，每个区域分别进行对焦，以确保全局范围内的图像清晰。

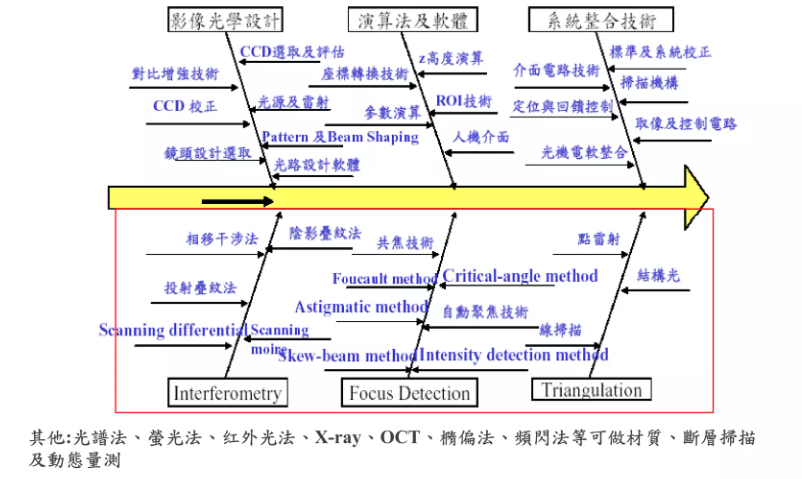

3. 3D成像技术

3D成像技术用于获取晶圆表面的三维结构信息，这对某些复杂缺陷（如深坑、凸起等）的检测和分析具有重要意义。

结构光照明：通过在晶圆表面投射特定图案的光线，并通过摄像机捕捉反射图像，利用光学三角测量原理重建表面三维形貌。

共焦显微镜：利用共焦显微成像技术，逐层扫描晶圆表面，通过计算每层的焦点位置，生成高分辨率的3D图像。

干涉显微镜：采用白光干涉显微镜，通过干涉条纹的相位变化，精确测量晶圆表面的高度变化，生成纳米级精度的3D图像。

小结：晶圆AOI检测技术结合了高分辨率的视觉检测、精确的自动对焦和先进的3D成像技术，通过这些技术手段的协同工作，可以高效、准确地检测和分析晶圆表面的各种缺陷。这些技术不断发展，为半导体制造工艺的质量控制和良率提升提供了强有力的保障。
