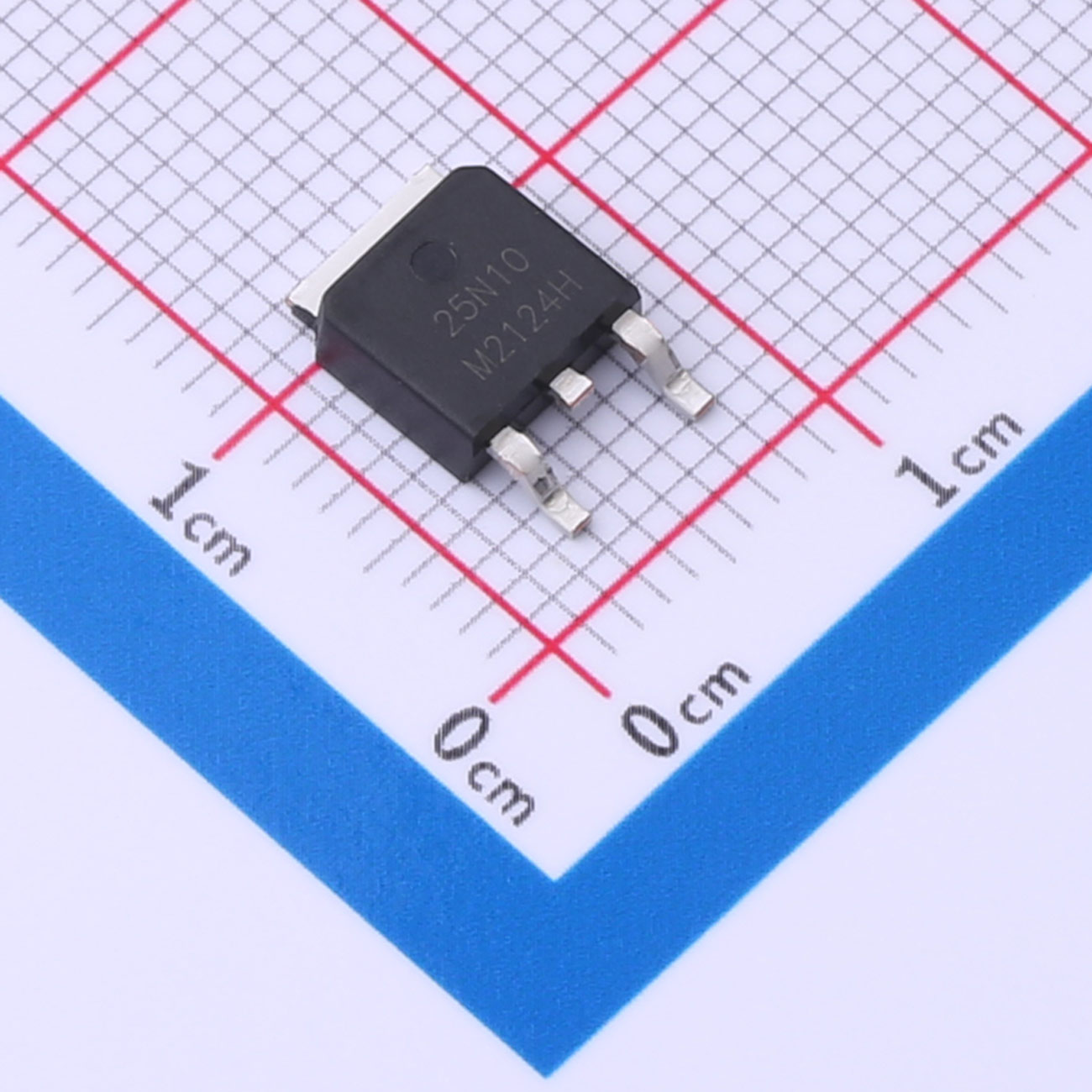

产品名称：中压MOS管SL25N10
产品类型：N沟道MOS管
电气特性：
- 漏源电压(Vdss)：100V
- 连续漏极电流(Id)：25A
- 导通电阻(RDS(on)@Vgs,Id)：45mΩ@10V,15A
- 阈值电压(Vgs(th)@Id)：3V@250uA
功率和温度特性：
- 最大允许功率(Pd)：34W
- 工作温度范围：-55℃~+150℃@(Tj)
封装类型：TO-252
SL25N10是一款中压N沟道MOS管，适用于需要处理高电压和高电流的应用场景，如电机控制、电源管理、照明等。该产品具有高的开关速度和导通能力，并且能够在较宽的温度范围内工作。其TO-252封装也方便了焊接和安装。
| 文件名称 | 标题 | 说明 |
|---|---|---|

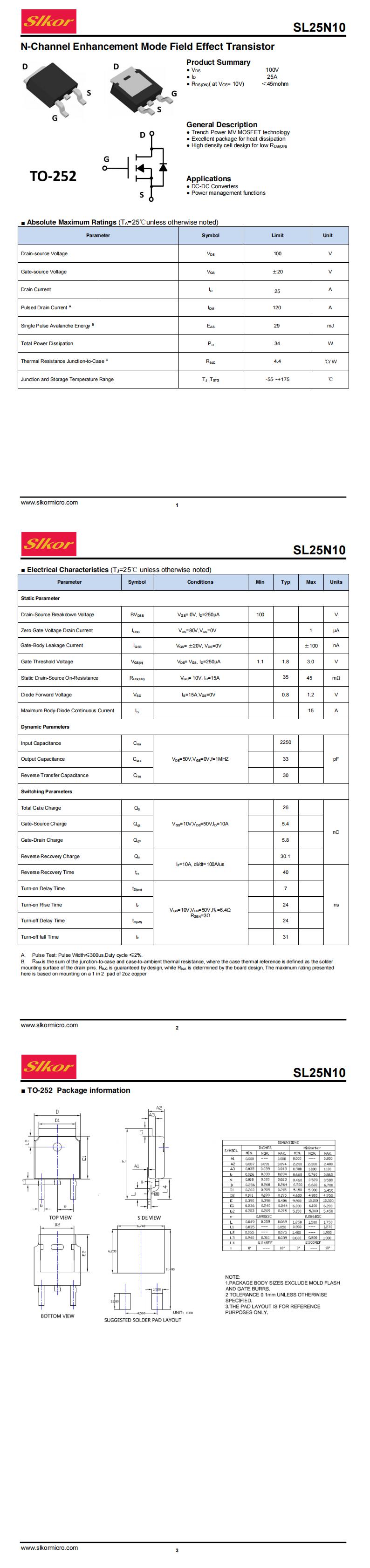

| SL25N10 TO-252.pdf | SL25N10 TO-252 | - |
支持
如果您需要设计/技术支持，请告知我们并填写 应答表 我们会尽快回复您。
Longevity
The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.
SL25N10是一款高性能的N沟道MOS场效应晶体管。它设计用于在各种电子应用中提供可靠的开关和线性放大。其优秀的电气性能和高功率容忍性使其成为许多应用的理想选择。
