要适当地选择拓扑,熟悉不同拓扑的优缺点和应用领域非常重要。 错误的选择会让饮食设计从一开始就注定失败。 开关电源拓扑结构大致给可总结为大概14种,其他的电源开关拓扑结构图无外乎是这14种的组合或变形,下面整理了两种基础型拓扑结构图帮助系统掌握每种电路结构的工作原理与基本特性。

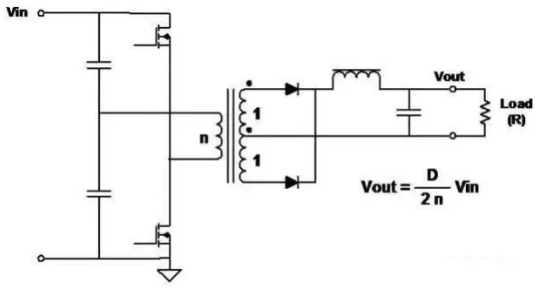

一、Half-Bridge 半桥



  特点:   ■ 较高功率变换器极为常用的拓扑结构。   ■ 开关(FET)的驱动不同相,进行脉冲宽度调制(PWM)以调节输出电压。   ■ 良好的变压器磁芯利用率---在两个半周期中都传输功率。而且初级绕组的利用率优于推挽电路。   ■ 全波拓扑结构,所以输出纹波频率是变压器频率的两倍。   ■ 施加在FET上的电压与输入电压相等。

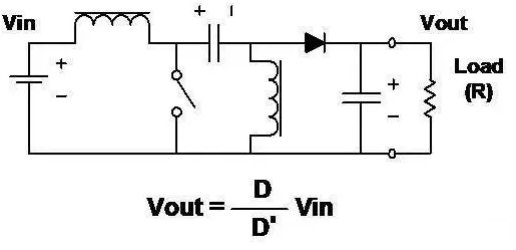

二、SEPIC 单端初级电感变换器





特点:   ■ 输出电压可以大于或小于输入电压。   ■ 与升压电路一样,输入电流平滑,但是输出电流不连续。   ■ 能量通过电容从输入传输至输出。   ■ 需要两个电感。


以上就是常见的开关电源拓扑结构,还有许多拓扑结构,但大多是此处所述拓扑的组合或变形,每种拓扑结构包含独特的设计权衡,萨科微也做了些整理,往后将陆续给大家分享。
