萨科微关于基础型开关电源拓扑结构图的介绍（4）

发布时间：2022-03-17作者来源：萨科微浏览：2083

市场上开关电源的拓扑结构图是多种多样的，但经过总结整理不难发现，其实无非就只有14种，其他的无外乎是这14种拓扑结构图的组合或变形，接下来给大家分享两种开关电源的拓扑结构图。

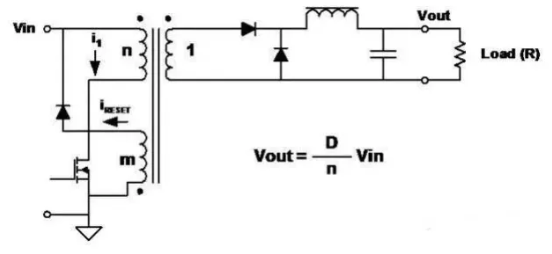

一、Forward 正激

特点： ■ 降压电路的变压器耦合形式。 ■ 不连续的输入电流，平滑的输出电流。 ■ 因为采用变压器，输出可以大于或小于输入，可以是任何极性。 ■ 增加次级绕组和电路可以获得多个输出。 ■ 在每个开关周期中必须对变压器磁芯去磁。常用的做法是增加一个与初级绕组匝数相同的绕组。 ■ 在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。

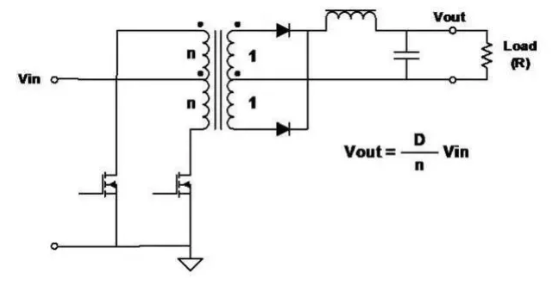

二、Push-Pull 推挽

特点： ■ 开关（FET）的驱动不同相，进行脉冲宽度调制（PWM）以调节输出电压。 ■ 良好的变压器磁芯利用率---在两个半周期中都传输功率。 ■ 全波拓扑结构,所以输出纹波频率是变压器频率的两倍。 ■ 施加在FET上的电压是输入电压的两倍。
以上就是常见的开关电源拓扑结构，还有许多拓扑结构，但大多是此处所述拓扑的组合或变形，每种拓扑结构包含独特的设计权衡，萨科微也做了些整理，往后将陆续给大家分享。
