萨科微分享比较常见的开关电源拓扑图(2)

发布时间:2022-03-17作者来源:萨科微浏览:382

开关电源拓扑图,作为电子工程师来说应该并不陌生,比较常见的基础型拓扑图大约14种,每种都有自身的特点和适用场合。另外还有更多的拓扑结构图大多也是这些基础型的组合或变形。以下分享两种比较常见的,了解下它们电路结构的工作原理与基本特性。

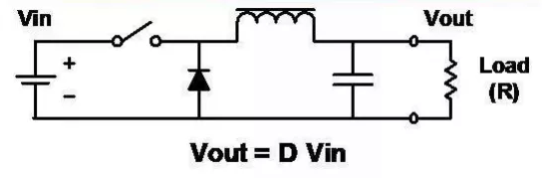

一、Buck 降压


  特点:   ■ 把输入降至一个较低的电压   ■ 可能是最简单的电路   ■ 电感/电容滤波器滤平开关后的方波   ■ 输出总是小于或等于输入   ■ 输入电流不连续 (斩波)

■ 输出电流平滑

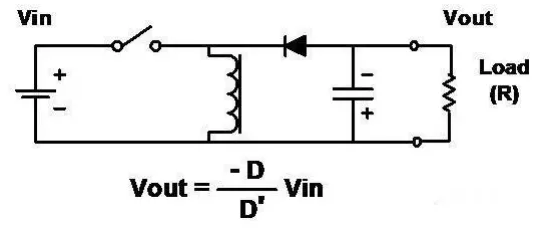

二、Buck-Boost 降压-升压



  特点:   ■ 电感、开关和二极管的另一种安排方法   ■ 结合了降压和升压电路的缺点   ■ 输入电流不连续 (斩波)   ■ 输出电流也不连续 (斩波)   ■ 输出总是与输入反向 (注意电容的极性),但是幅度可以小于或大于输入   ■ “反激”变换器实际是降压-升压电路隔离(变压器耦合)形式。



以上就是常见的开关电源拓扑结构,还有许多拓扑结构,但大多是此处所述拓扑的组合或变形,每种拓扑结构包含独特的设计权衡,萨科微也做了些整理,往后将陆续给大家分享。


近年来萨科微半导体SLKOR(www.slkormicro.com)发展迅速,边巩固在功率器件市场的地位,边在TVS瞬态抑制二极管、驱动IC、电源管理IC、AC-DC、LDO、霍尔电磁传感器等方面布局,与slkor的功率器件形成生态链条协同化发展,萨科微slkor的国产替代的产品可包括DIODES美台、Vishay 威世、TI德州仪器、ON安森美、NXP恩智浦、IR国际整流等多个国际知名品牌的多型号产品。萨科微半导体驱动IC(SL27511)可替换TI德州仪器UCC27511DBVR,经测试各项参数都达到规定的指标,稳定性也亚于TI德州仪器的同类型产品。另外SLKOR萨科微驱动IC(SL27525)替换TI德州仪器UCC27525D,SLKOR萨科微线性稳压器 SL4949替换ST意法半导体L4949,SLKOR萨科微线性稳压器SL4275替换IR国际整流TLE4275,SLKOR萨科微霍尔传感器SLSS41F替换Honeywell霍尼韦尔SS41F,SLKOR萨科微霍尔传感器SLSS360替换Honeywell霍尼韦尔SS360,SLKOR萨科微SL54620RHLR(电源管理IC)替换TI德州仪器TPS54620RHLR

,SLKOR萨科微SL6908D(电源管理IC)替换MPS芯源MP6908A。
