萨科微基础型电源开关拓扑结构图分享（3）

发布时间：2022-03-17作者来源：萨科微浏览：2081

开关电源拓扑结构图千变万化，但不管如何变化基本是基于基础型电源拓扑结构图的组合或变形，基础型开关电源拓扑结构图归纳起来基本是14种，接下来就个大家做一下介绍。

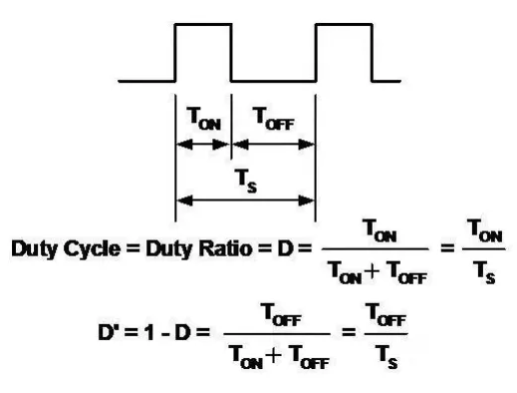

二、基本的脉冲宽度调制波形

这些拓扑结构都与开关式电路有关，基本的脉冲宽度调制波形定义如下：

八、Two-Transistor Forward双晶体管正激

特点： ■ 两个开关同时工作。 ■ 开关断开时，存储在变压器中的能量使初级的极性反向，使二极管导通。主要优点： ■ 每个开关上的电压永远不会超过输入电压。

■ 无需对绕组磁道复位。

以上就是常见的开关电源拓扑结构，还有许多拓扑结构，但大多是此处所述拓扑的组合或变形，每种拓扑结构包含独特的设计权衡，萨科微也做了些整理，往后将陆续给大家分享。
