晶面和晶向的关系

老虎说芯|Tiger Chip|

2024-09-21 16:56:04 886

晶面和晶向是晶体学中两个核心的概念，它们与硅基集成电路工艺中的晶体结构有密切的关系。

1. 晶向的定义与性质

晶向代表晶体中一个特定方向，通常用晶向指数来表示。晶向通过连接晶体结构中任意两个晶格点来定义，并且有以下几个特性：每个晶向上都包含无穷多个格点；同一个晶向可以有多个平行的晶向组成一个晶向簇；晶向簇覆盖晶体中的所有格点。

晶向的重要性在于它标定了晶体内原子排列的方向性。比如，[111]晶向代表的是一个特定方向，其中三个坐标轴的投影比例为1:1:1。

2. 晶面的定义与性质

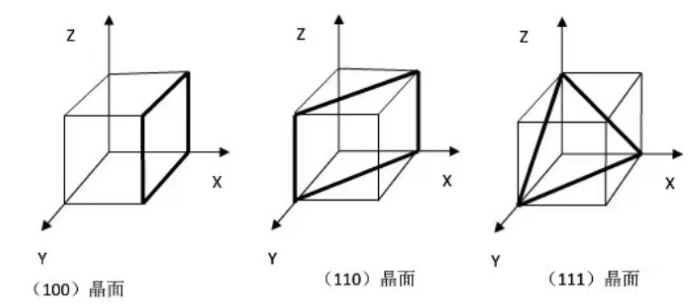

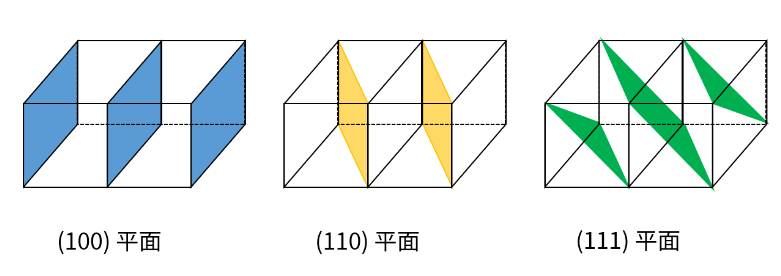

晶面则是晶体中的一个原子排列的平面，用晶面指数（Miller指数）表示。例如，(111) 表示晶面在坐标轴上的截距倒数为1:1:1。晶面具有以下性质：每个晶面上有无穷多个格点；每个晶面都有无穷多个平行的晶面，形成晶面簇；晶面簇覆盖了整个晶体。

晶面指数的确定方式是通过取该晶面在各坐标轴上的截距，并取其倒数化为最小整数比。例如，(111) 表示的晶面在x、y、z三轴上的截距比例为1:1:1。

3. 晶面与晶向的相互关系

晶面和晶向是描述晶体几何结构的两种不同方式。晶向是指某一方向上的原子排列，而晶面是指某一特定平面上的原子排列。这两者有一定的对应关系，但它们表示的物理概念不同。

关键关系：某个晶面的法向量（即垂直于该晶面的向量）正好对应一个晶向。例如，(111) 晶面的法向量正好是 [111] 晶向，这意味着在 [111] 方向上的原子排列与该晶面垂直。

在半导体工艺中，晶面的选择对器件性能有很大影响。例如，硅基半导体中常用的晶面是(100)和(111)晶面，因为它们在不同方向上有不同的原子排列和键合方式。不同晶面上的电子迁移率、表面能量等性质不同，影响到半导体器件的性能和生长工艺。

4. 半导体工艺中的实际应用

在硅基半导体制造中，晶向和晶面在许多方面都有应用：

晶体生长：半导体晶体的生长通常沿着特定的晶向进行。硅晶体最常沿着[100]或[111]晶向生长，因为这些晶向对应的晶体稳定性和原子排列有利于生长。

蚀刻工艺：在湿法蚀刻中，不同的晶面具有不同的蚀刻速率。例如，在硅的(100)晶面和(111)晶面上，蚀刻速率不同，导致各向异性蚀刻效果。

器件特性：MOSFET器件的电子迁移率受到晶面影响，通常(100)晶面上的迁移率较高，因此现代硅基MOSFET大多采用(100)晶片。

小结一下，晶面和晶向是晶体学中描述晶体结构的两种基本方式。晶向代表的是晶体内的方向性，而晶面描述的是晶体中的特定平面。这两者在半导体制造中紧密相关，晶面选择直接影响材料的物理和化学特性，而晶向则影响晶体的生长和加工工艺。理解晶面和晶向的关系对于优化半导体工艺流程和提高器件性能至关重要。
