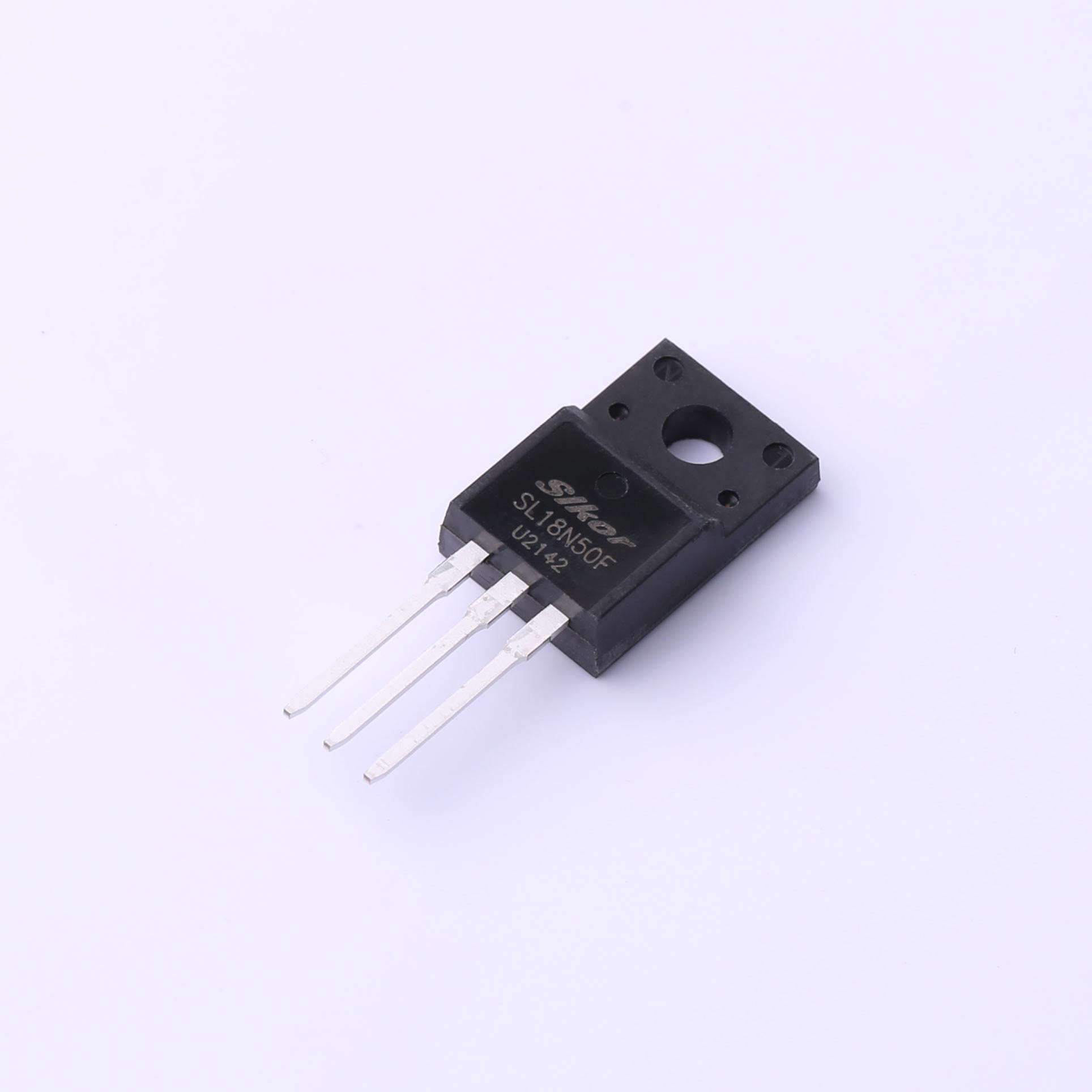

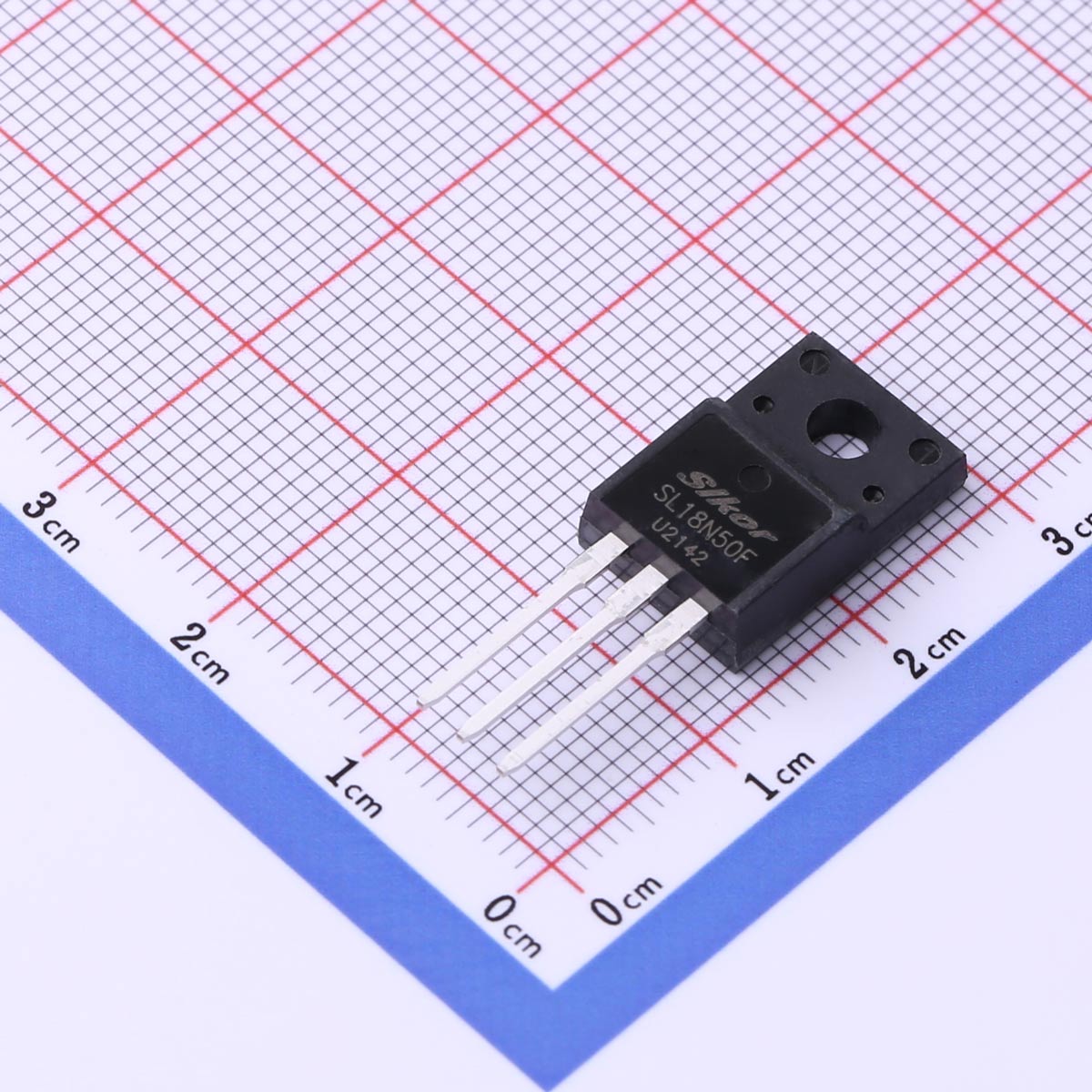

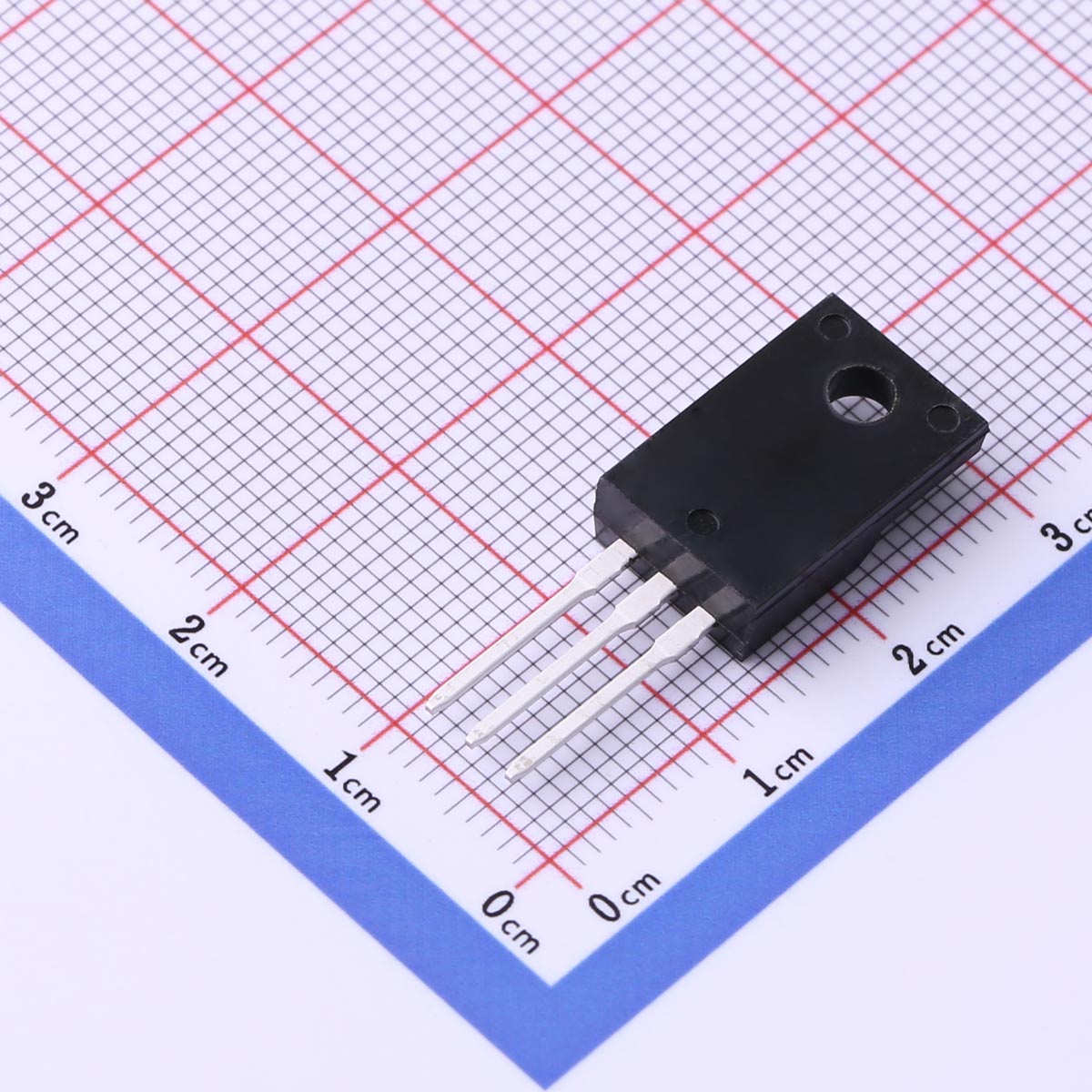

产品名称：高压MOS管 SL18N50F
封装类型：TO-220F
概述：
SL18N50F是一款高压N沟道MOS管，适用于各种高压开关应用。该器件具有低导通电阻、低阈值电压和快速开关速度等优秀特性。
应用领域：
- 电源管理
- 电机驱动
- 开关模块
性能参数：
| 参数 | 符号 | 值 |
|---|---|---|
| 漏源电压 | Vdss | 500V |
| 连续漏极电流 | Id | 18A |
| 功率 | Pd | 60W |
| 导通电阻 | RDS(on)@Vgs,Id | 0.32Ω@10V,9A |
| 阈值电压 | Vgs(th)@Id | 4V@250μA |
总结：
SL18N50F是一款低导通电阻、低阈值电压、快速开关速度的高压N沟道MOS管，适用于各种高压开关应用，如电源管理、电机驱动和开关模块等。其TO-220F封装，使其在PCB设计中具有*的散热性能，从而保证器件的高可靠性。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| SL18N50F TO-220F.pdf | SL18N50F TO-220F | - |
