产品概述：

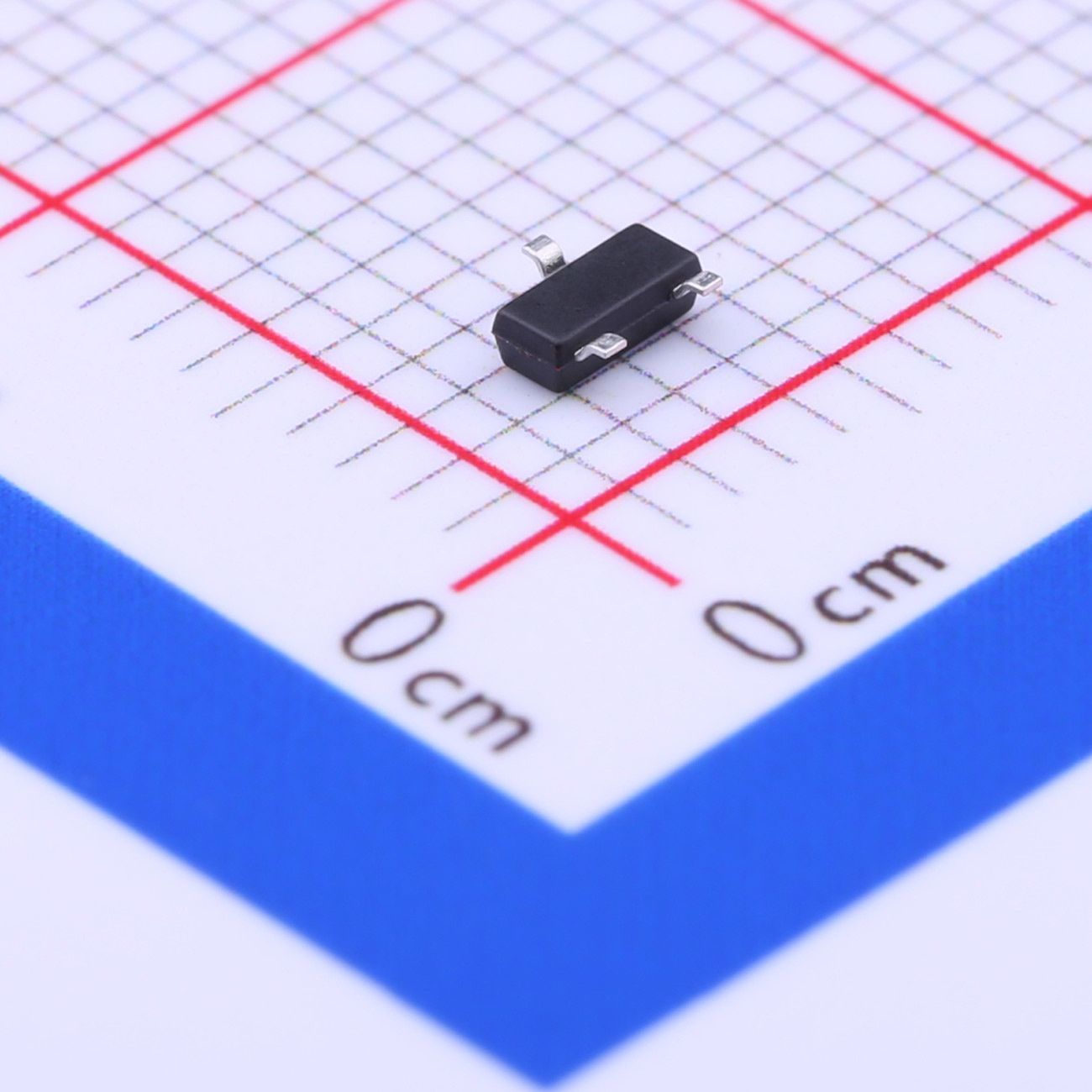

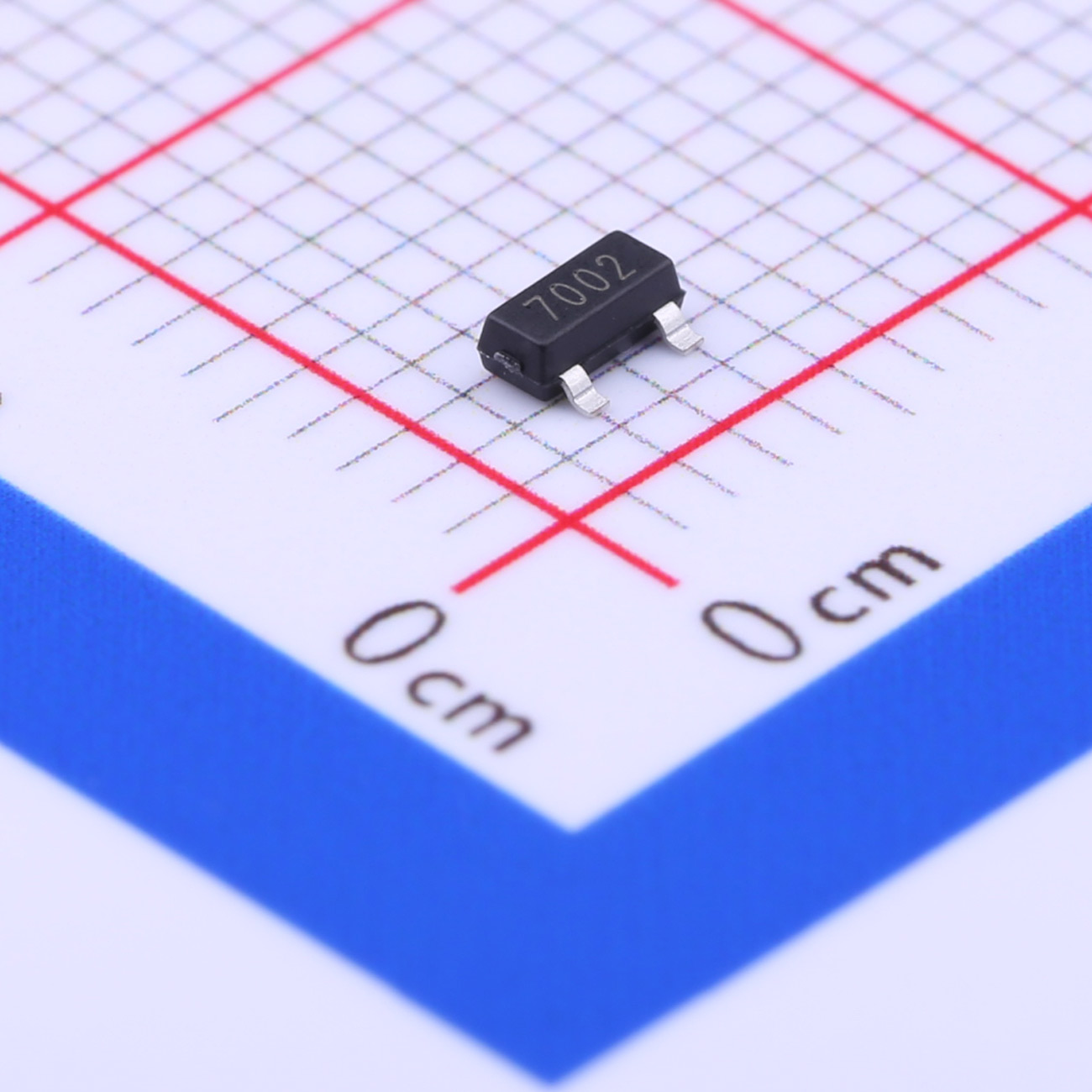

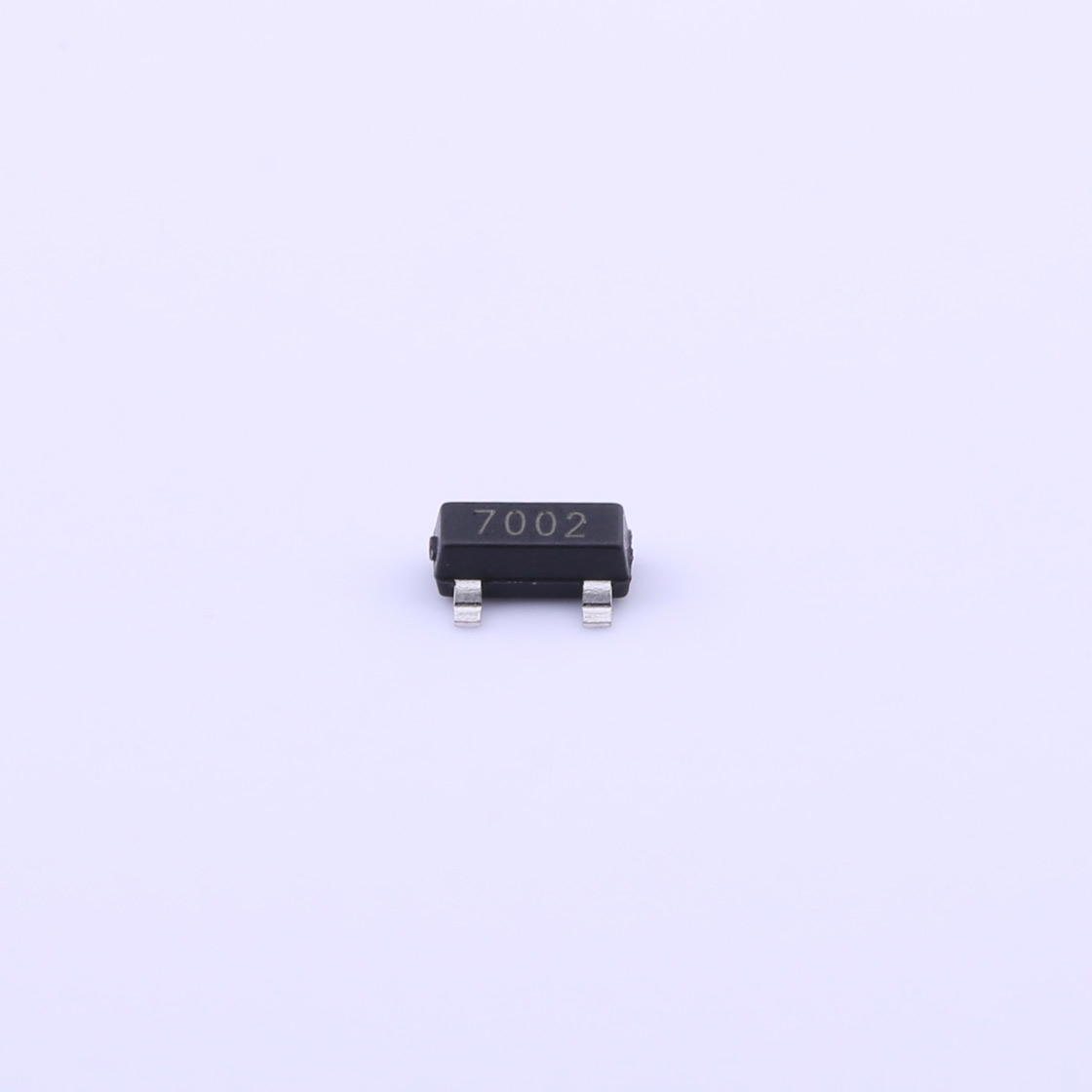

萨科微slkor中压MOS管2N7002是一种N沟道功率MOSFET器件。它具有漏源电压高达60V和连续漏极电流115mA的特性，可用于许多应用场合，如低电流驱动应用、DC-DC转换器、电源管理和电池管理等。
主要特性：
- 漏源电压高：器件漏源电压高达60V，可适应各种电源电压要求。
- 高效导通：导通电阻低，最小值为7.5Ω，能够提供更高的效率。
- 高阈值电压：阈值电压高达2.5V，具有更好的抗干扰能力。
- 小封装：采用SOT-23封装，尺寸小巧，便于布局设计和集成。
产品规格：
- 产品名称：中压MOS管2N7002
- 类型：N沟道
- 漏源电压(Vdss)：60V
- 连续漏极电流(Id)：115mA
- 功率(Pd)：225mW
- 导通电阻(RDS(on)@Vgs,Id)：7.5Ω@10V,500mA
- 阈值电压(Vgs(th)@Id)：2.5V@250μA
- 封装：SOT-23
应用领域：
- 低电流驱动应用
- DC-DC转换器
- 电源管理
- 电池管理
注意事项：
- 此产品需在指定条件下使用，超过规定条件可能会影响性能。
- 请在静电防护条件下进行器件操作和存储，以免影响器件质量和寿命。
- 在进行器件操作时，请勿超过最大额定值，以避免器件损坏和安全问题。
- 请勿在超过规定温度下使用此产品，以避免影响器件寿命和性能。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| 2N7002.pdf | 2N7002 | - |
