萨科微比较常见开关电源拓扑结构介绍(一)

发布时间:2022-03-17作者来源:萨科微浏览:824

什么是拓扑?所谓电路拓扑,就是电路中功率器件和电磁元件的连接方法,而磁性元件的设计、闭环补偿电路的设计以及其他所有电路元件的设计都依赖于拓扑。最基本的拓扑有降压(buck)、升压(boost)和降压/升压(boost/buck)、非对称反激(isolated flyback)、正向、推挽、半桥和全桥变换器。

开关电源拓扑有大约14种常见的拓扑,每一种都有自己的特点和适用场合。选择的原则是看是大功率还是小功率,是高压还是低压输出,元器件是否尽量少。

因此,要适当地选择拓扑,熟悉不同拓扑的优缺点和应用领域是非常重要的。错误的选择会让饮食设计从一开始就注定失败。下面分别总结了20种基本的开关电源拓扑结构,帮助系统掌握每种电路结构的工作原理和基本特性。

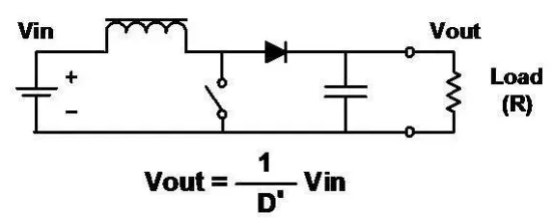

一、Boost 升压


  特点:   ■ 把输入升至一个较高的电压   ■ 与降压一样,但重新安排了电感、开关和二极管   ■ 输出总是比大于或等于输入(忽略二极管的正向压降)   ■ 输入电流平滑   ■ 输出电流不连续 (斩波)         二、Flyback 反激


  特点:   ■ 如降压-升压电路一样工作,但是电感有两个绕组,同时作为变压器和电感   ■ 输出可以为正或为负,由线圈和二极管的极性决定。   ■ 输出电压可以大于或小于输入电压,由变压器的匝数比决定。   ■ 这是隔离拓扑结构中最简单的   ■ 增加次级绕组和电路可以得到多个输出
  以上就是常见的开关电源拓扑结构,还有许多拓扑结构,但大多是此处所述拓扑的组合或变形,每种拓扑结构包含独特的设计权衡,萨科微也做了些整理,往后将陆续给大家分享。



萨科微半导体产品线日益丰富,目前可用于工业军工产品有:碳化硅SiC二极管、碳化硅SiC MOS管IGBT等,广泛应用在新能源汽车、通讯设备、电力设备、太阳能光伏、UPS电源、医疗设备等领域;民用级消费类产品有:可控硅、桥堆、高中低压MOS管、霍尔HALL传感器、高速光耦肖特基二极管、静电保护ESD二极管、瞬态抑制TVS二极管、通用二极管、三极管、电源管理IC等,广泛应用在智能手机、手提电脑、智能机器人、智慧家电、LED照明、3C数码产品等领域。萨科微将推出更多的产品,为客户提供更全面更优质的服务。

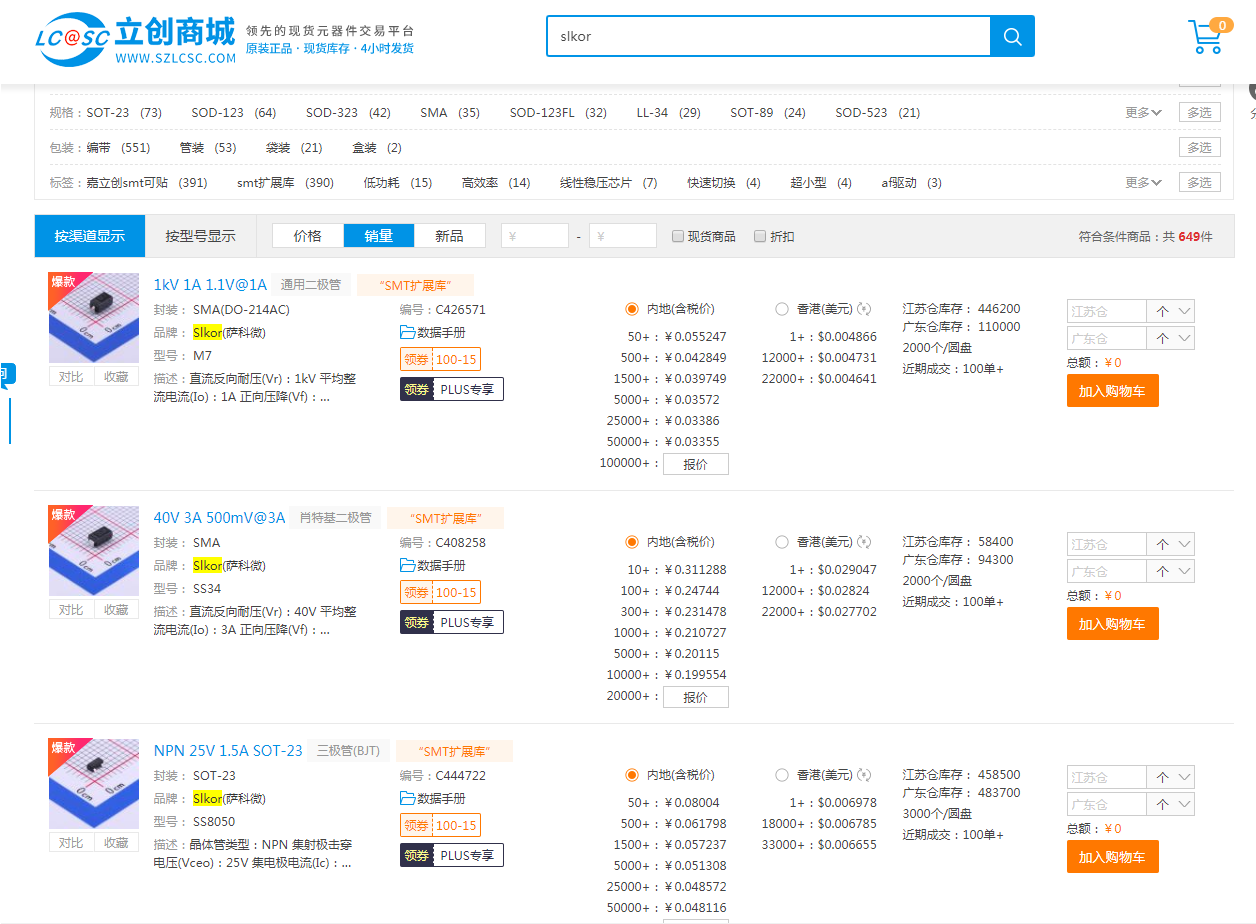

萨科微SLKOR立创商城热销产品
