产品概述：

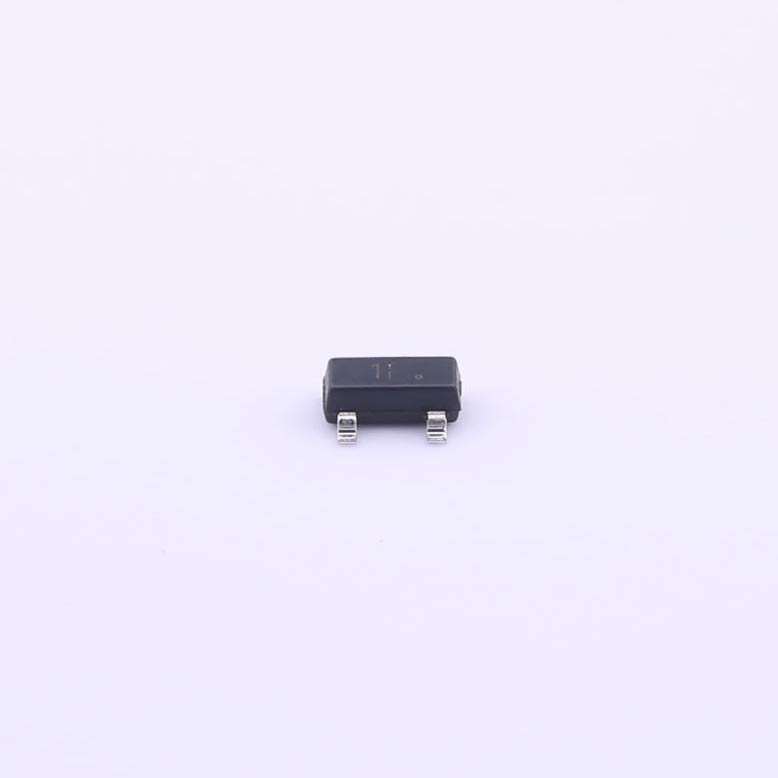

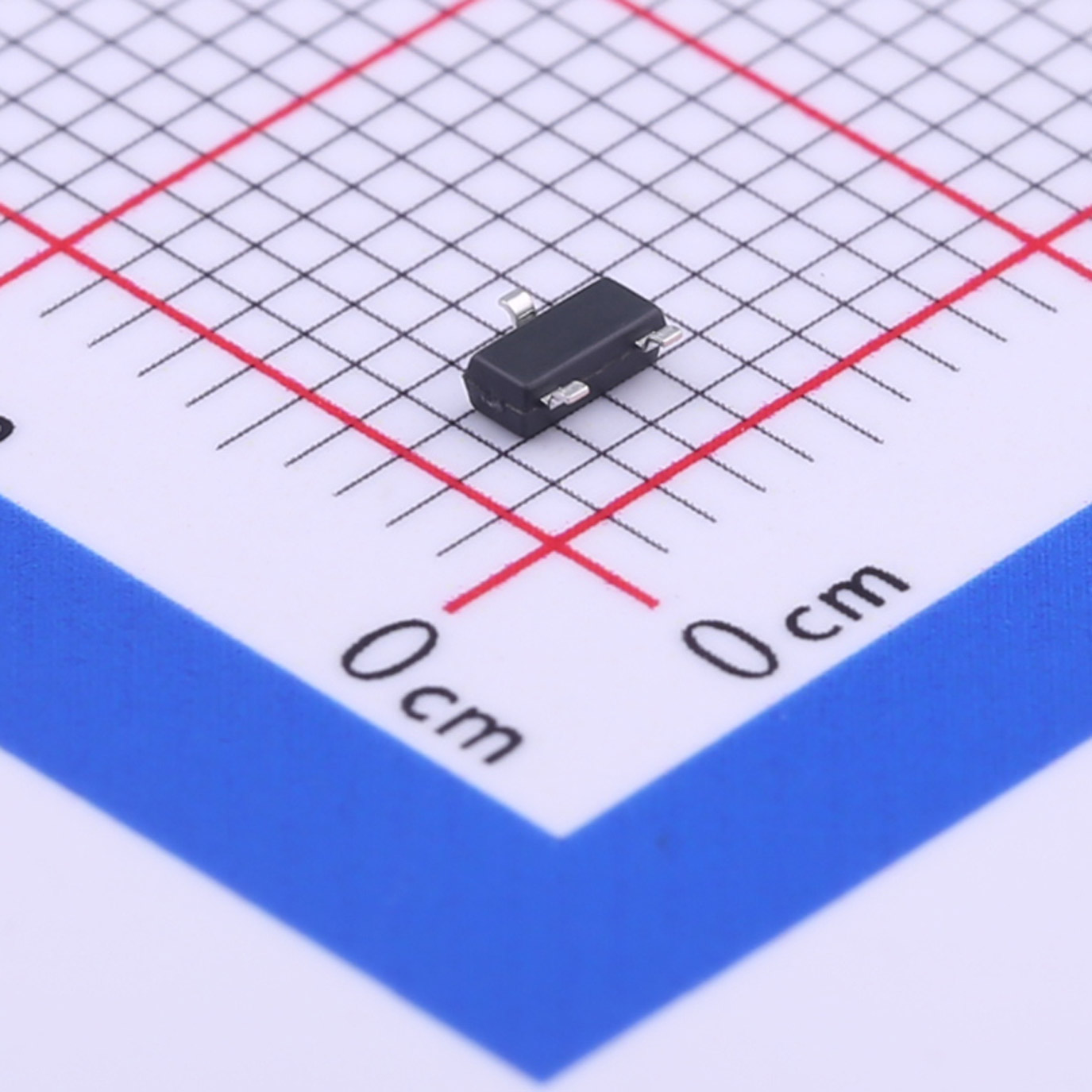

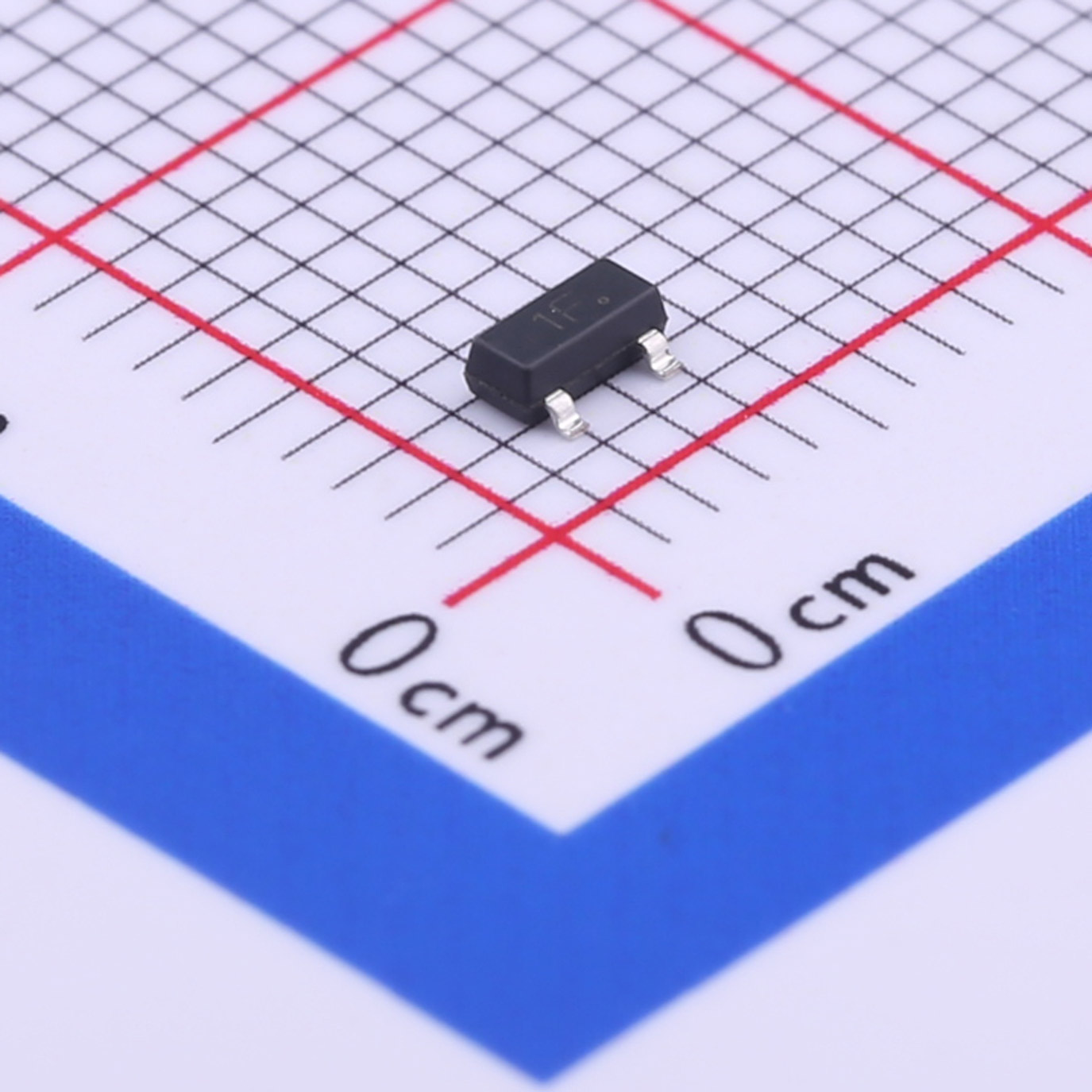

BC847B是萨科微生产的一种NPN型硅高频小信号三极管，广泛应用于各种电子电路中，如音频放大器、射频放大器、开关电路等。其设计旨在提供*的高频特性和稳定的性能。
产品优势：
- 高频响应：适合高频应用，确保信号传输的清晰度和准确性。
- 低噪声特性：在音频放大器等应用中减少噪声干扰，提高音质。
- *的热稳定性：在不同温度下保持稳定的电气特性，提高可靠性。
产品特征：
晶体管类型:NPN
集射极击穿电压(Vceo):45V
集电极电流(Ic):100mA
功率(Pd):300mW
集电极-发射极饱和电压(VCE(sat)@Ic,Ib):600mV@100mA,5mA
直流电流增益(hFE@Ic,Vce):200@2mA,5V
特征频率(fT):300MHz
工作温度:+150℃@(Tj)
应用领域：
- 音频放大器
- 射频放大器
- 无线通信设备
- 电源管理电路
- 传感器信号处理
注意事项：
1. 在设计电路时，确保三极管的工作电流和电压不超过其最大额定值。
2. 考虑散热设计，特别是在高功率应用中，以避免过热导致的性能下降或损坏。
3. 在高频应用中，注意电路的布局和布线，以减少寄生电容和电感的影响。
4. 遵循正确的焊接和安装规程，避免对三极管造成机械损伤。
关于萨科微 Slkor：
萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商，拥有先进的技术和严格的质量控制体系，为客户的设计提供最佳的解决方案和支持。
| 文件名称 | 标题 | 说明 |
|---|---|---|

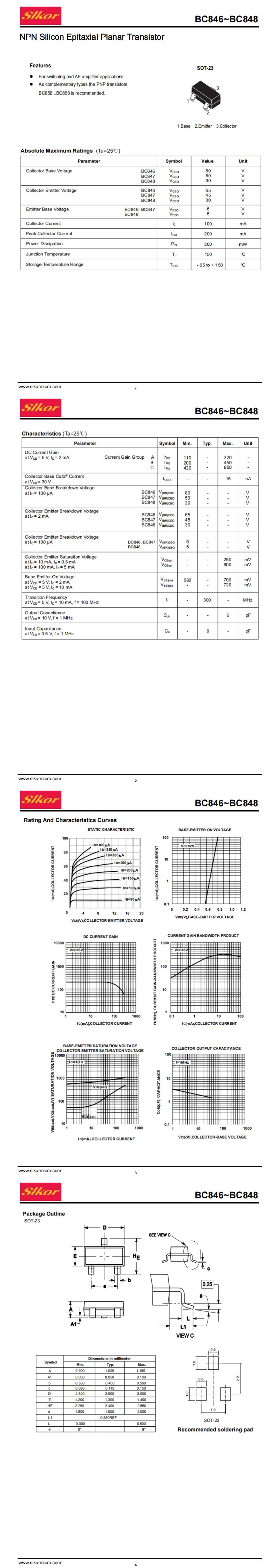

| BC847B.pdf | BC847B | - |
