三极管2SB1260-R

产品介绍：2SB1260-R 高性能PNP三极管

一、产品概述

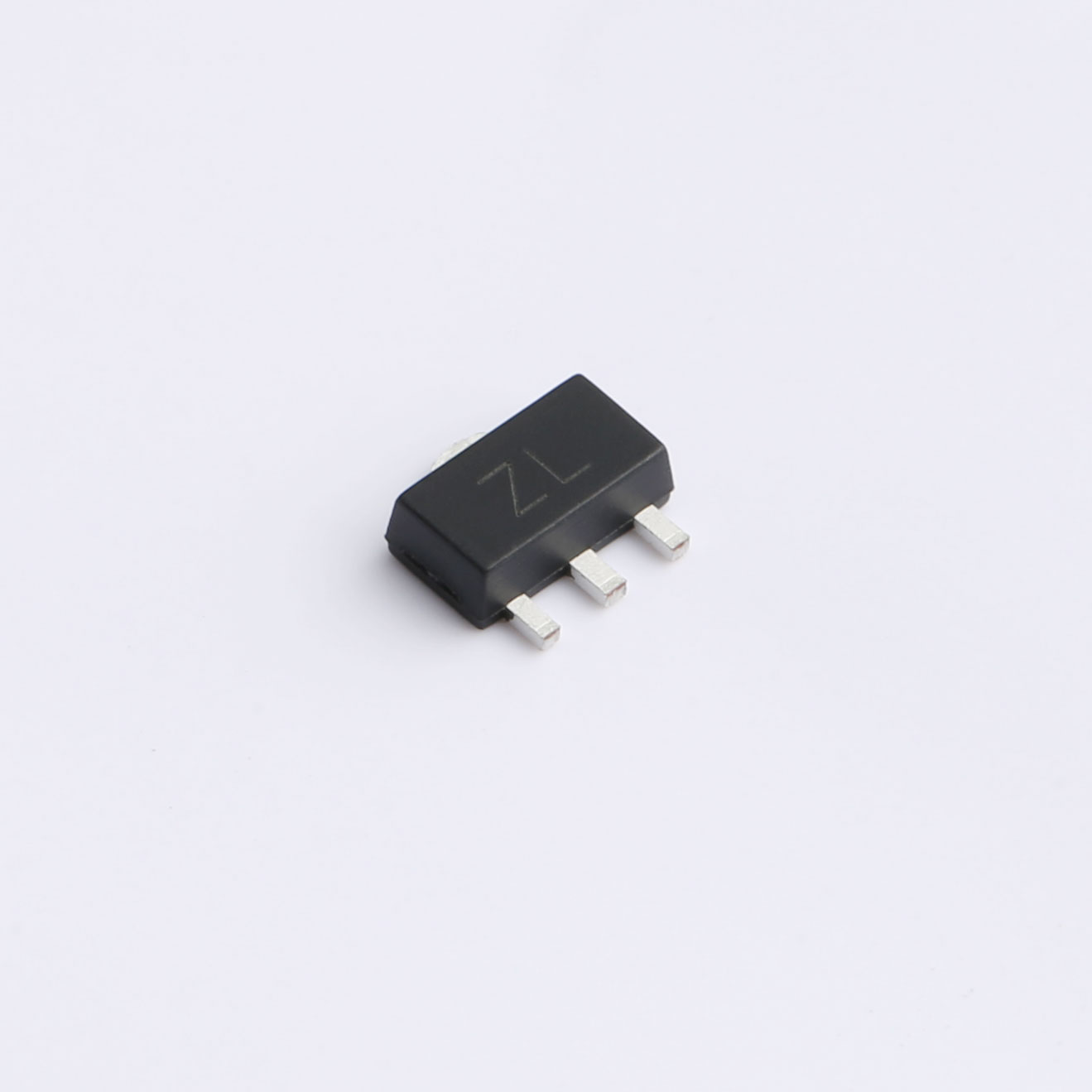

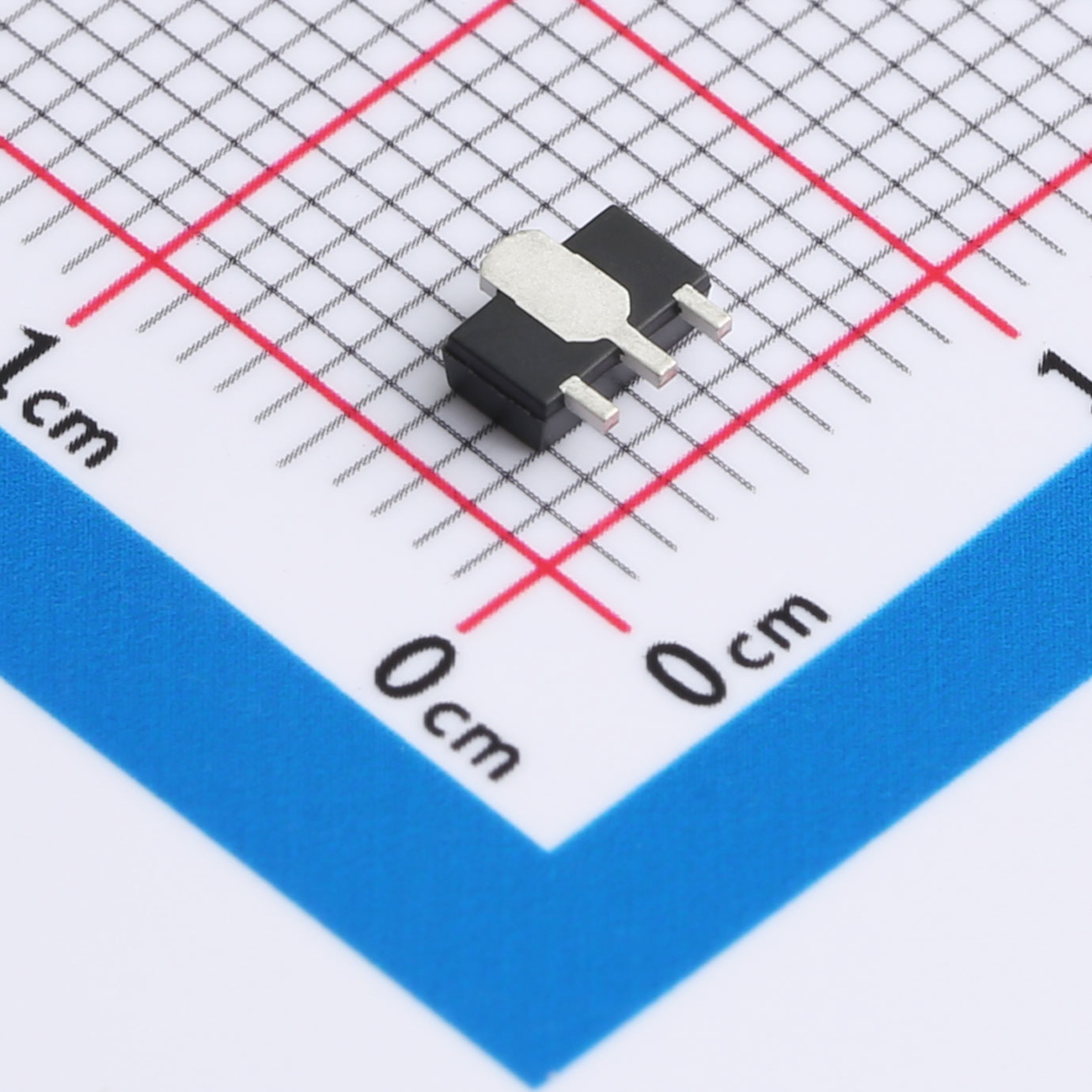

萨科微slkor三极管2SB1260-R是一款专为需要高可靠性和大电流处理能力的电子应用设计的PNP型三极管。采用SOT-89封装，该三极管不仅具有*的电气性能，还具备较高的功率处理能力和宽广的工作温度范围，是电子工程师在构建高性能电路时的优选元件。其负值的集射极击穿电压和集电极电流参数，标志着它在PNP类型器件中的*地位。

二、产品特性

高集射极击穿电压：Vceo达到-80V，确保了在高反向电压环境下的稳定工作。

大电流承载能力：集电极电流Ic额定值为-1A，适合处理较大负载的应用场景。

适中的功率处理：最大功耗为0.5W，能够在一定功率范围内稳定工作。

低集电极截止电流：Icbo仅为-1μA，有助于减少待机功耗和提高系统效率。

低饱和压降：在集电极电流为-500mA，基极电流为-50mA的条件下，VCE(sat)仅为-0.4V，减少了功率损耗。

高直流电流增益：hFE在-0.1A、-3V条件下可达390，提供了强大的信号放大能力。

中频响应：特征频率fT为20MHz，适用于中频电路，满足多数电子设备的信号处理需求。

宽工作温度范围：最高结温可达+150℃，适应各种复杂工作环境。

三、产品优势

大电流处理能力：适用于需要高电流输出的应用场景。

高效能：低饱和压降和高电流增益相结合，提升了电路的整体效率。

稳定可靠：优异的电气性能和宽广的工作温度范围，确保了在不同条件下的稳定工作。

封装灵活：SOT-89封装，便于在电路板上的布局和安装。

四、应用领域

电源管理：在开关电源、稳压电源等电路中作为控制或保护元件。

汽车电子：用于汽车电子控制系统中的驱动和放大电路。

工业控制：在自动化生产线、机器人控制等工业领域，作为信号放大或开关控制元件。

通信设备：在通信设备的信号放大、调制解调等电路中发挥作用。

五、注意事项

极性注意：作为PNP型三极管，其引脚极性与NPN型相反，请在使用时注意正确连接。

散热设计：在接近最大功耗工作时，需考虑适当的散热措施，以保证器件的长期稳定性。

工作条件限制：确保在实际应用中不超过2SB1260-R的额定电压、电流和功率限制。

静电防护：在处理和安装过程中，采取静电防护措施，防止静电放电对器件造成损害。

存储与运输：存放在干燥、阴凉、无腐蚀性气体的环境中，避免长时间暴露在高温、高湿或直射阳光下。
