三极管2SB1386-R

产品概述

萨科微slkor三极管2SB1386-R是一款专为高要求应用设计的PNP型三极管，以其*的电气性能和稳定的工作特性，在电子行业中赢得了广泛的认可。该三极管集成了高集射极击穿电压、大集电极电流、低饱和电压以及高直流电流增益等特性，同时支持高达60MHz的特征频率，使其成为处理中等到高功率信号放大的理想选择。其SOT-89封装不仅确保了*的散热性能，还便于在多种电路板上进行安装和布局。

产品特性

PNP晶体管类型：专为需要PNP型三极管的应用场景设计，如电源管理、逆变器等。

高集射极击穿电压：Vceo达到-20V，确保在高电压环境下的稳定工作。

大集电极电流：Ic可达-5A，满足大电流驱动需求。

低功耗设计：尽管电流处理能力强大，但功率消耗仅为0.5W，有助于提升系统能效。

低截止电流：Icbo低至0.5uA，减少静态功耗，提高系统稳定性。

低饱和电压：在集电极电流为-4A、基极电流为0.1A时，VCE(sat)仅为0.35V，确保信号在饱和状态下的高效传输。

高直流电流增益：在特定条件下（如Ic=-0.5A, Vce=-2V），hFE高达390，提供强大的信号放大能力。

快速响应：特征频率fT达到60MHz，支持高频信号的快速处理。

宽工作温度范围：工作温度范围可达+150℃（Tj），确保在高温环境下的稳定工作。

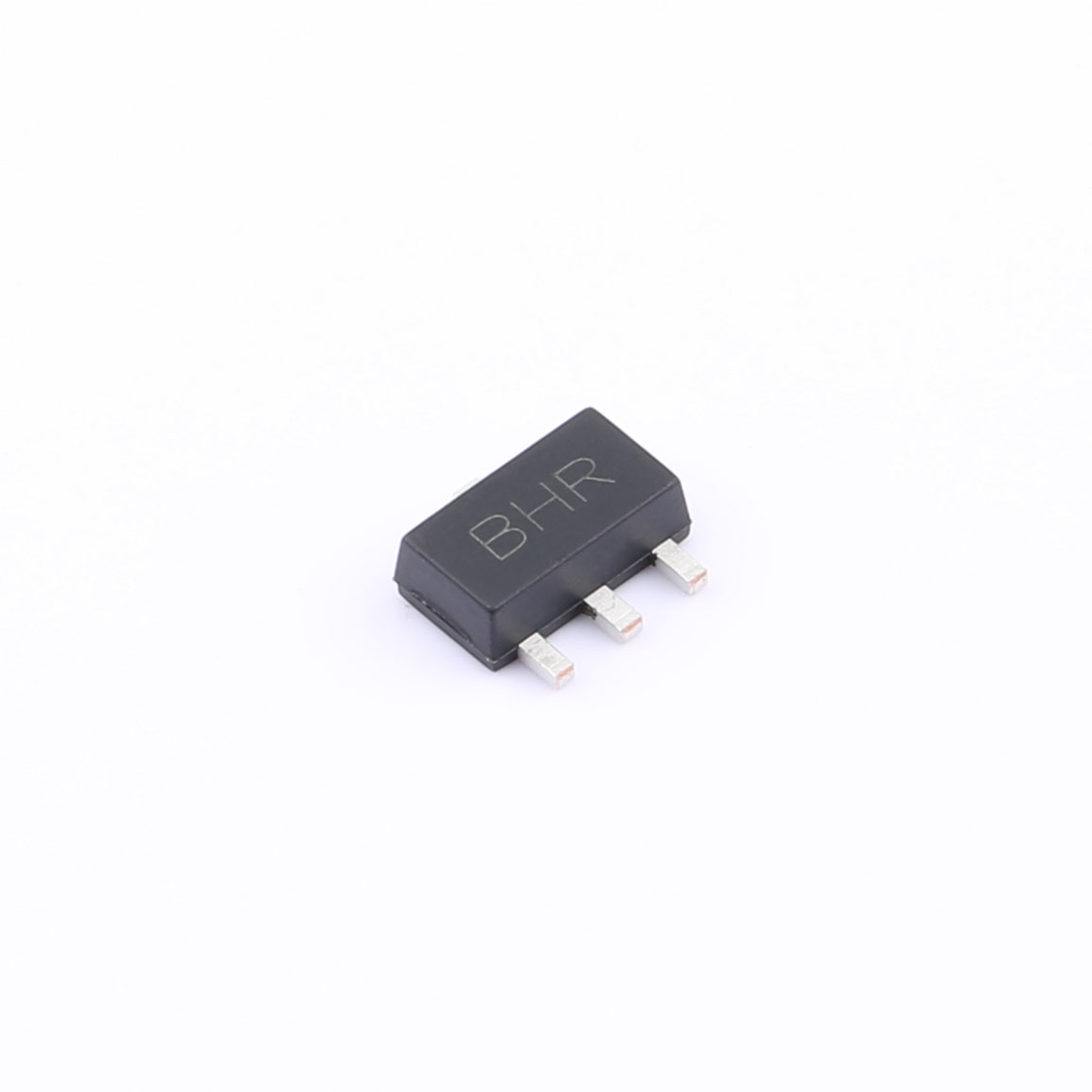

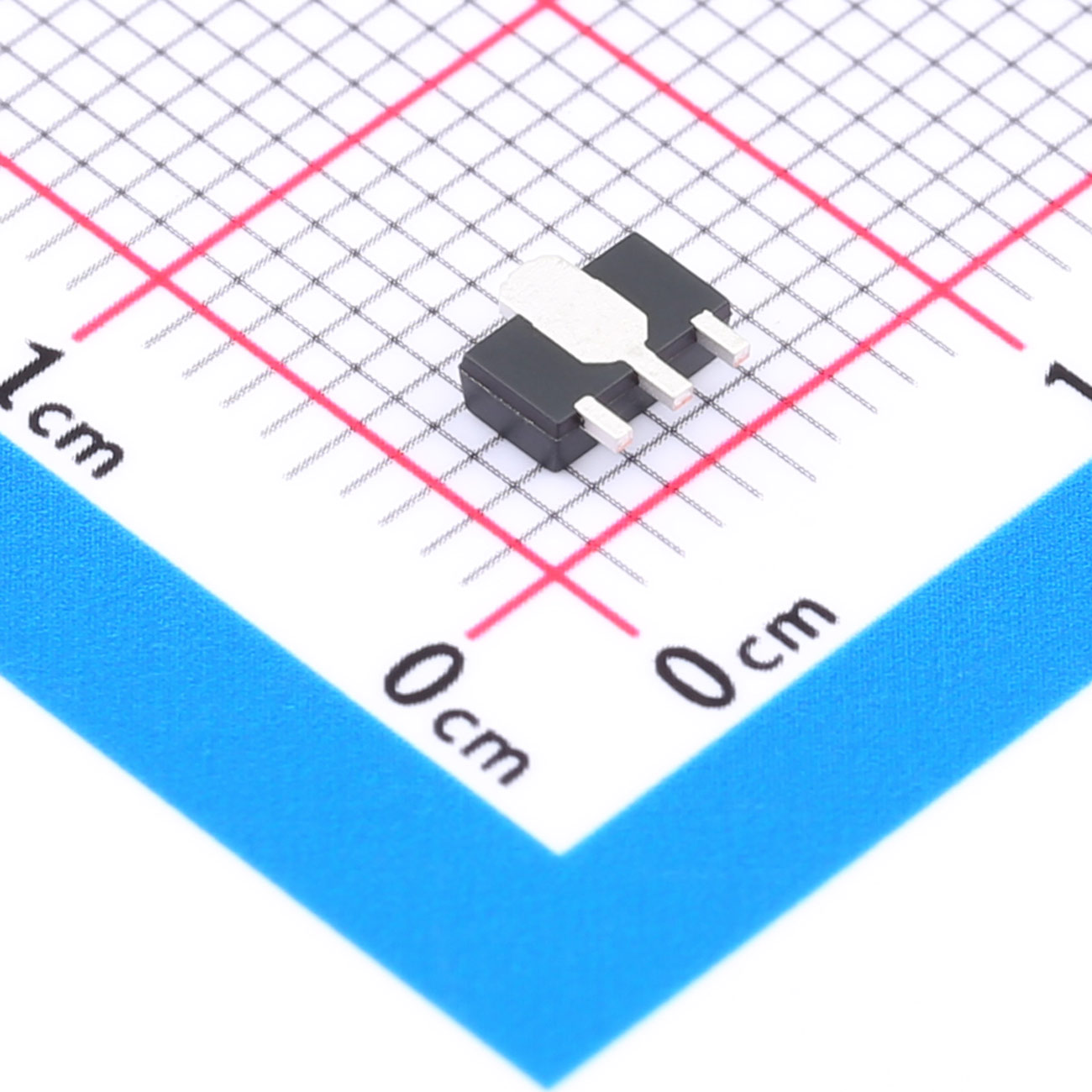

SOT-89封装：紧凑且高效的封装形式，便于安装和散热。

产品优势

高功率处理能力：结合大集电极电流和高集射极击穿电压，适用于高功率应用。

高效能：低功耗设计与高直流电流增益相结合，提升系统整体能效。

高稳定性：低截止电流和低饱和电压，确保信号传输的稳定性和准确性。

快速响应：支持高频信号处理，满足现代电子系统对速度的需求。

宽工作温度范围：确保在各种极端环境下都能稳定工作。

应用领域

电源管理：用于逆变器、DC-DC转换器等电源管理电路中，提供稳定的电流和电压控制。

工业控制：在自动化生产线、电机驱动等工业控制系统中，作为信号放大和开关元件。

汽车电子：应用于车载电源、传感器接口等汽车电子系统中，确保信号的准确传输和处理。

通信设备：在高频信号处理、功率放大等通信设备中，提供高效、稳定的信号放大功能。

注意事项

极性识别：使用前请确认PNP极性，避免与其他类型三极管混淆。

电压与电流限制：严格遵守集射极击穿电压和集电极电流的限制，防止器件损坏。

散热设计：在高功率应用中，需合理设计散热系统，确保器件在额定温度范围内工作。

静电防护：在处理和安装过程中，采取必要的静电防护措施，防止静电对器件的损害。

存储条件：存放在干燥、阴凉、无腐蚀性气体的环境中，避免长时间暴露在高温或高湿度条件下。
