产品概述:
2SB1261是由萨科微（Slkor）生产的PNP型三极管，是一款高性能的功率半导体器件，适用于功率放大和开关应用。
主要技术规格:
晶体管类型: PNP
集射极击穿电压(Vceo): -60V
集电极电流(Ic): -3A
功率(PC): 10W
集电极截止电流(Icbo): -10μA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib): -0.3V @ -1.5A, -0.15A
直流电流增益(hFE@Ic,Vce): 60 @ -0.2A, -2V
工作温度: -55℃ 到 +150℃ (Tj)

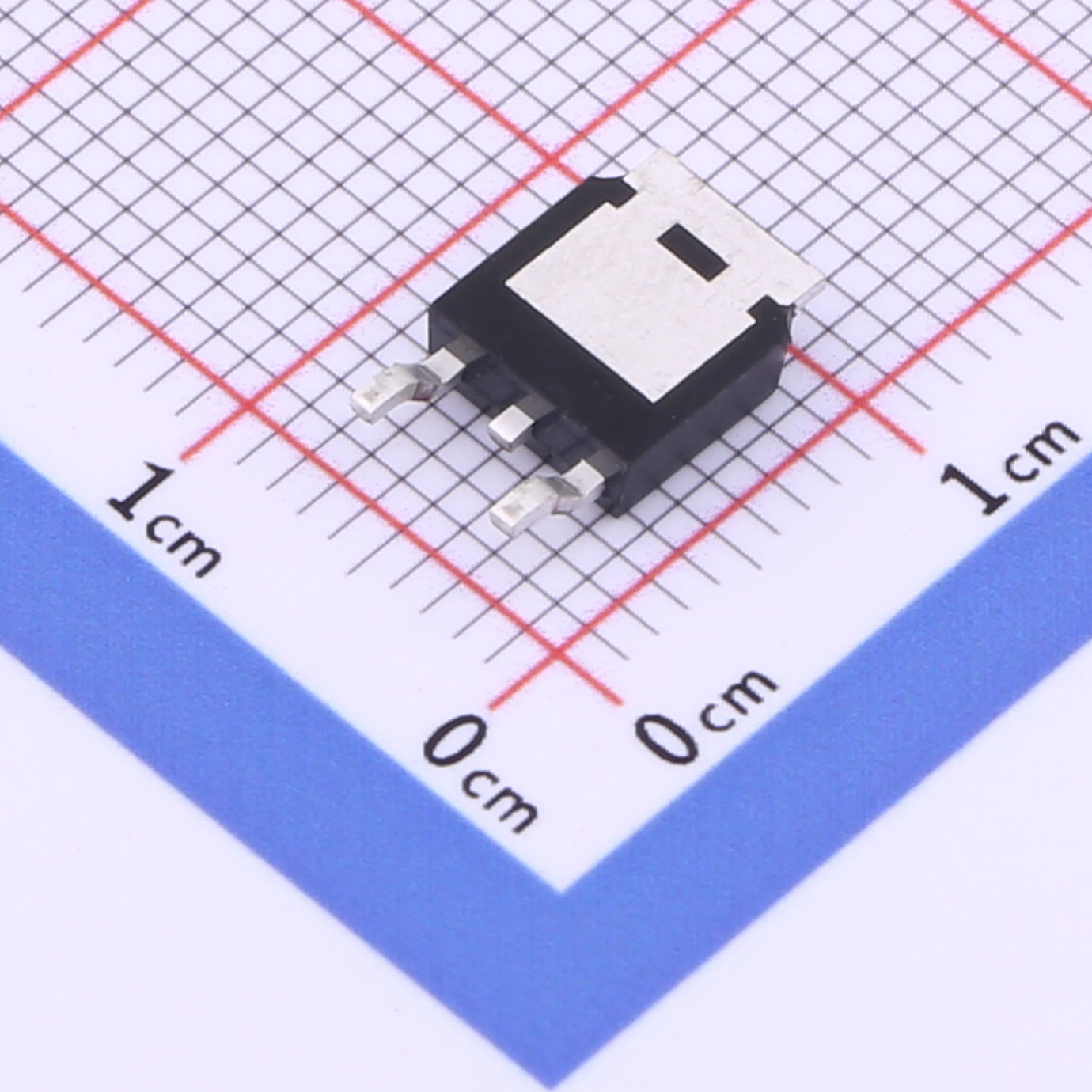

封装信息:TO-252
主要特性和优势:
适中集射极击穿电压(Vceo): -60V的集射极击穿电压，适用于一般低至中压电路设计。
较大集电极电流(Ic): -3A的集电极电流，适用于中功率应用场景。
高功率(PC): 10W的功率，提供较大的功率处理能力。
低集电极截止电流(Icbo): -10μA的截止电流，有助于降低功耗。
低集电极-发射极饱和电压(VCE(sat)): -0.3V @ -1.5A, -0.15A，具有低压降，提高效率。
适中直流电流增益(hFE): 60 @ -0.2A, -2V，提供增益的精确控制。
应用领域:
2SB1261三极管广泛应用于功率放大器、开关电源、电机驱动器、电源管理等高功率电子设备和电路。
注意事项:
在使用2SB1261三极管时，请仔细阅读生产商提供的规格书和建议，以确保最佳性能和可靠性。
以上信息可能会因制造商更新而有所改变，建议在购买前查阅最新的规格书。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| 2SB1261 TO-252.pdf | 2SB1261 TO-252 | - |
