类型：P沟道 漏源电压(Vdss)：60V 连续漏极电流(Id)：1.6A 功率(Pd)：1.5W 导通电阻(RDS(on)@Vgs,Id)：140mΩ@10V,1.5A 阈值电压(Vgs(th)@Id)：2V@250uA 栅极电荷(Qg@Vgs)：11.3nC@10V 输入电容(Ciss@Vds)：444.2pF@30V 反向传输电容(Crss@Vds)：17.9pF@30V 工作温度：-55℃~+150℃@(Tj)

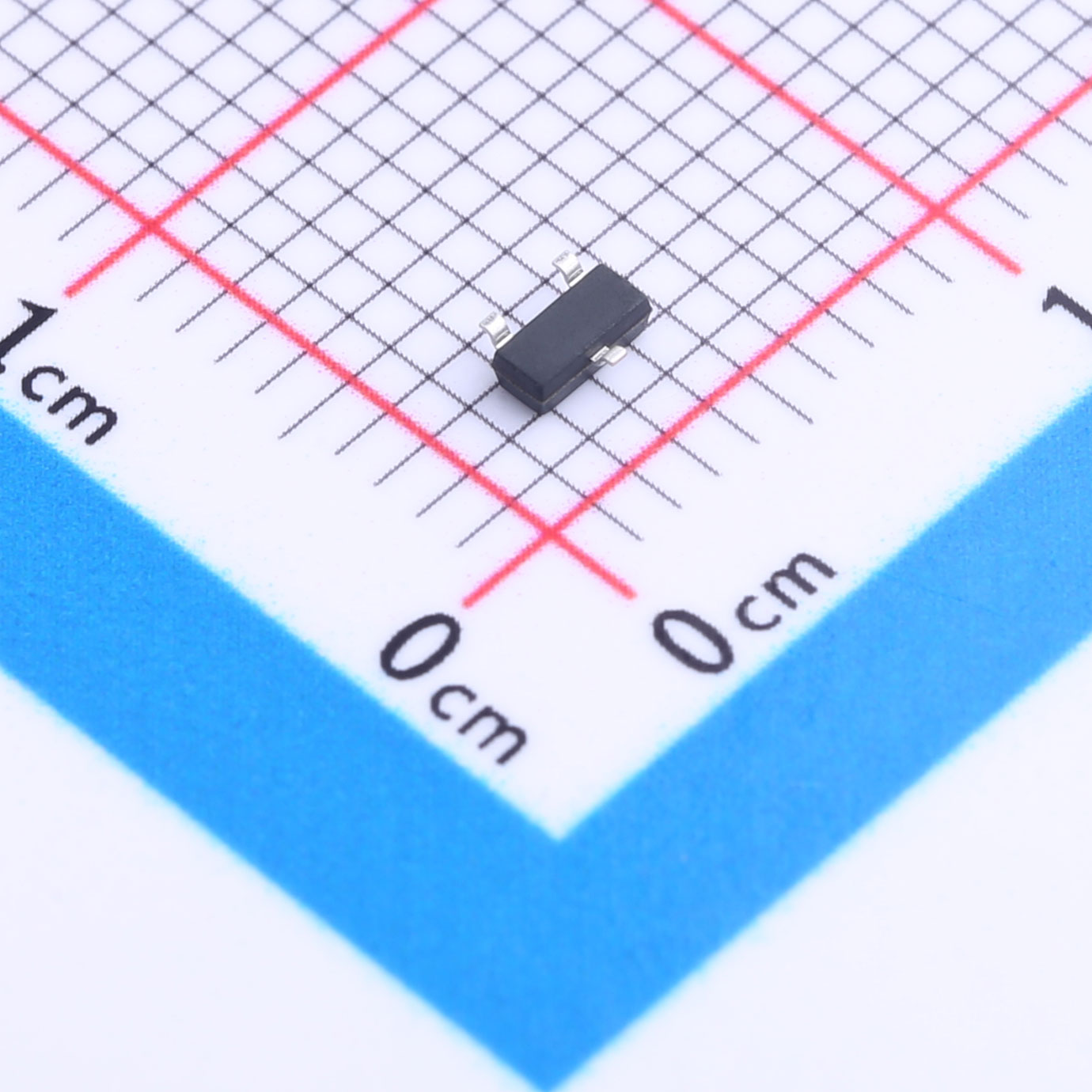

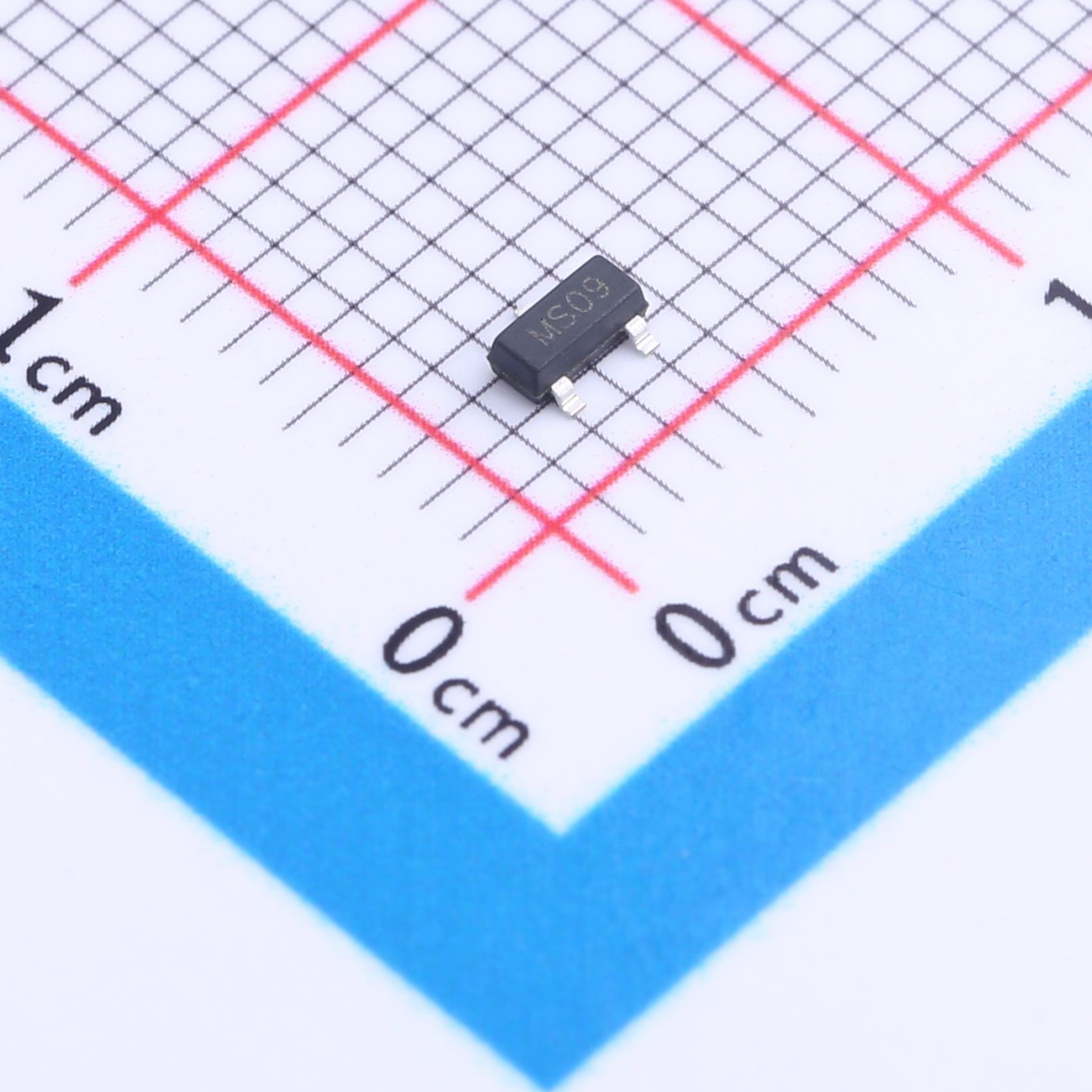

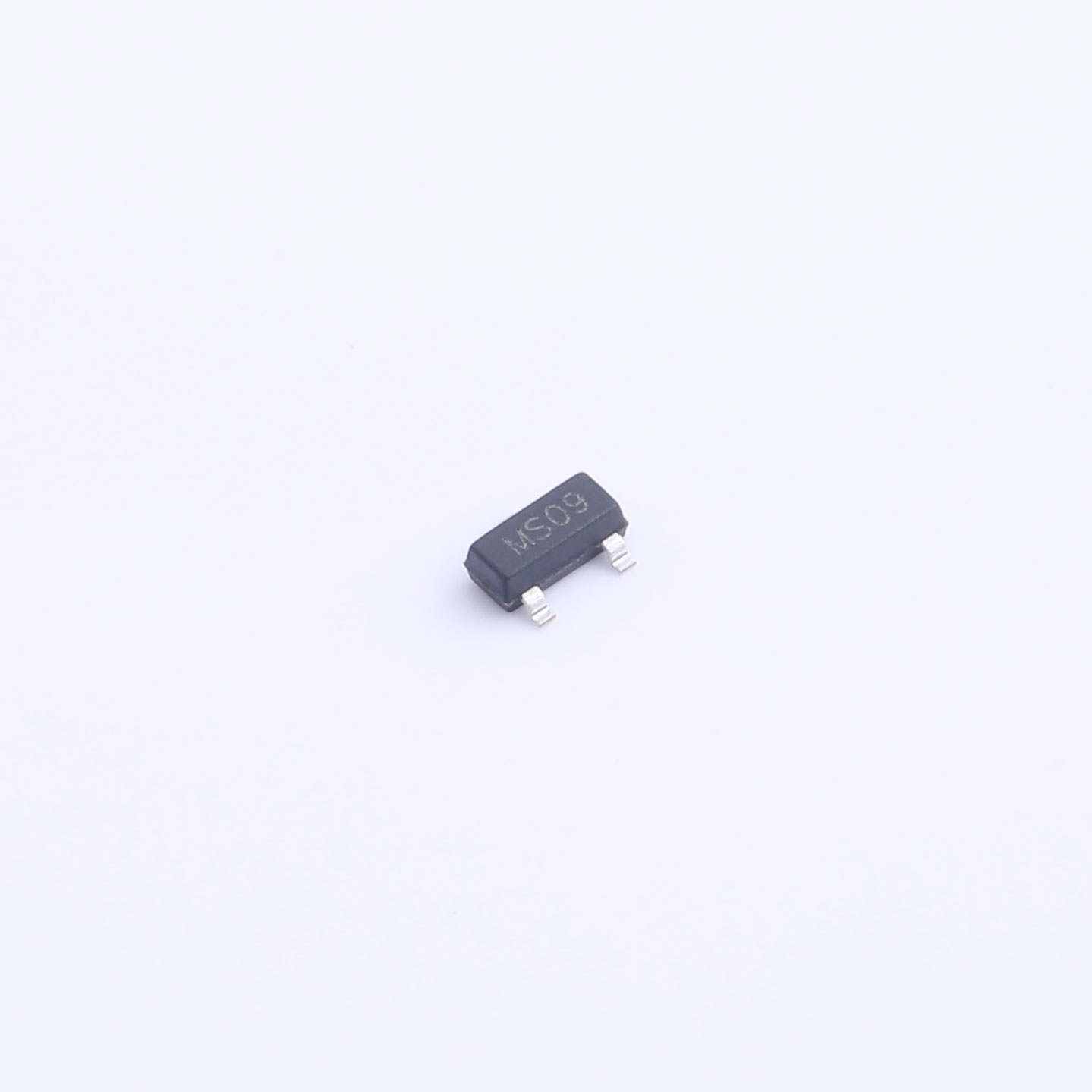

下载数据手册 在线咨询产品名称: SL2309 P沟道中压MOSFET
概述：
SL2309是一款中压P沟道MOSFET，漏源电压为60V，连续漏极电流为1.6A，具有低导通电阻和高速开关特性。此外，该器件还具有低阈值电压和低输入电容等特点，非常适合用于功率开关和DC-DC转换器等应用中。
主要特性：
- 漏源电压（Vdss）：60V
- 连续漏极电流（Id）：1.6A
- 功率（Pd）：1.5W
- 导通电阻（RDS(on)）：140mΩ @ 10V, 1.5A
- 阈值电压（Vgs(th)）：2V @ 250uA
- 栅极电荷（Qg）：11.3nC @ 10V
- 输入电容（Ciss）：444.2pF @ 30V
- 反向传输电容（Crss）：17.9pF @ 30V
- 工作温度范围：-55℃ ~ +150℃
- 封装：SOT-23-3
应用：
- DC-DC转换器
- 电池管理
- 电机驱动
- 电源开关
- LED驱动
注意事项：
- 此器件为静电敏感器件，操作时需注意防静电措施。
- 操作时需注意最大额定电压和电流，以免损坏器件。
- 器件工作温度不应超过规定范围。

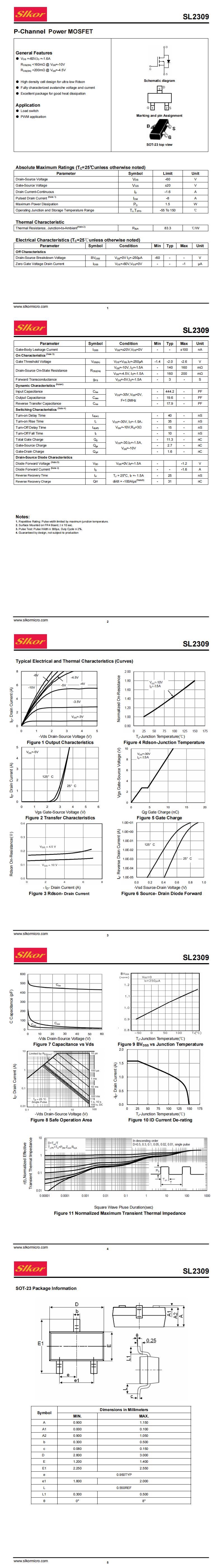

| 文件名称 | 标题 | 说明 |
|---|---|---|
| SL2309.pdf | SL2309 | - |
支持
如果您需要设计/技术支持，请告知我们并填写 应答表 我们会尽快回复您。
Longevity
The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.

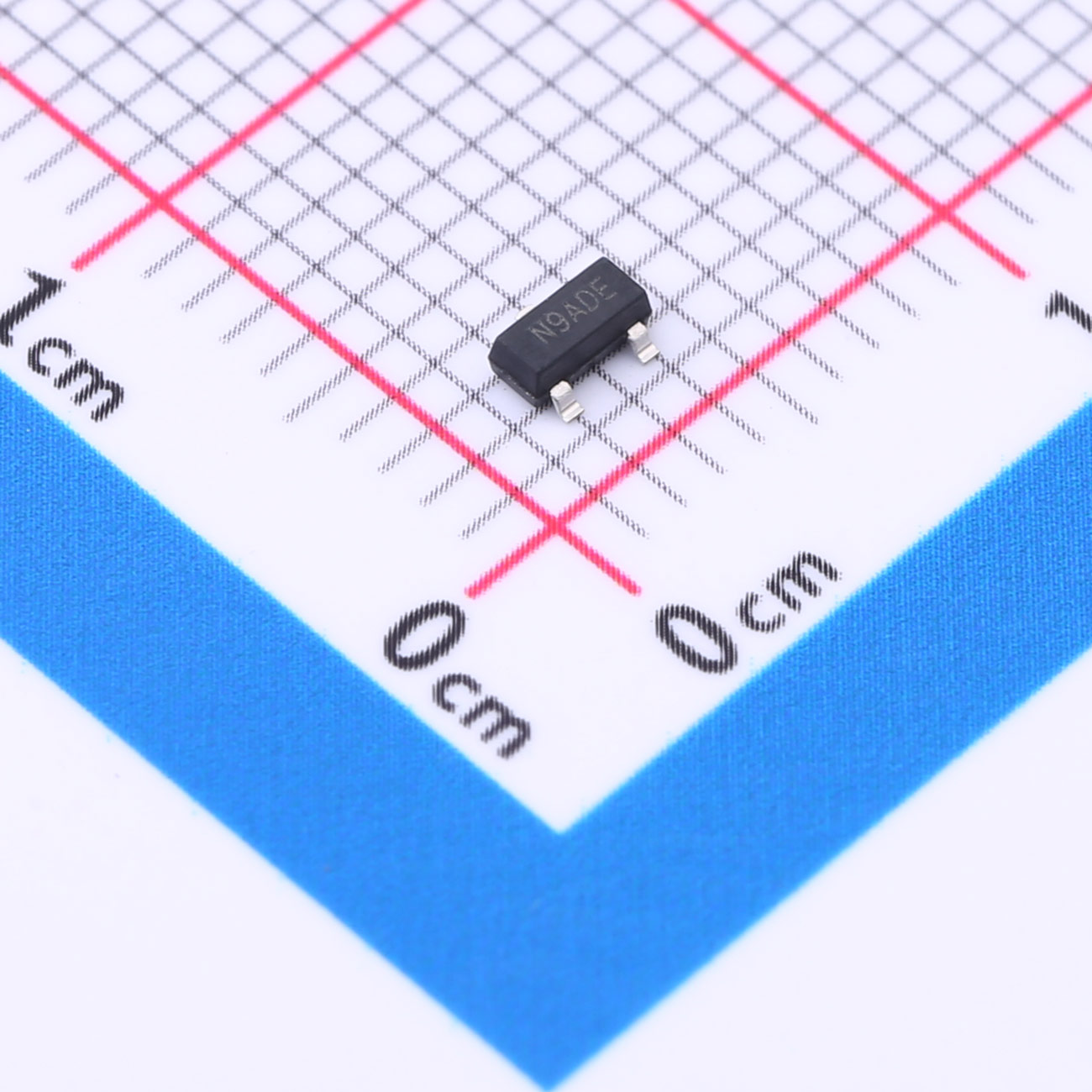

MOS管SL2309A是一款P沟道MOS场效应管，由萨科微Slkor公司生产。其优越的电性能参数和SOT-23封装设计使其适用于多种电子应用。
