三极管2SA1661-Y

产品概述

萨科微slkor三极管2SA1661-Y是一款高性能的PNP型三极管，专为需要高电压、大电流处理能力以及稳定高频特性的电子应用而设计。其*的电气参数、高可靠性和紧凑的SOT-89封装，使其成为众多工业、消费电子及汽车电子领域的优选元件。该三极管能够承受高达-120V的集射极击穿电压，并具备-800mA的集电极电流能力，同时保持低功耗和优异的直流电流增益，为各种复杂电路提供强有力的支持。

产品特性

高电压承受能力：集射极击穿电压(Vceo)达到-120V，满足高电压应用需求。

大电流处理能力：集电极电流(Ic)可达-800mA，适用于需要较大电流的电路场景。

低功耗：功率(Pd)仅为500mW，有助于降低系统整体功耗，提高能效。

低截止电流：集电极截止电流(Icbo)低至-100nA，减少静态功耗，提升系统稳定性。

低饱和电压：在集电极电流分别为-500mA和-50mA时，集电极-发射极饱和电压(VCE(sat))为-1V，确保信号在饱和状态下的低损耗传输。

稳定的直流电流增益：在特定条件下（如Ic=-100mA, Vce=-5V），直流电流增益(hFE)达到240，保证信号放大的稳定性和准确性。

高速特性：特征频率(fT)为120MHz，支持高频信号的快速处理，适用于高速电路应用。

宽工作温度范围：工作温度范围可达+150℃（Tj），确保在高温环境下的稳定工作。

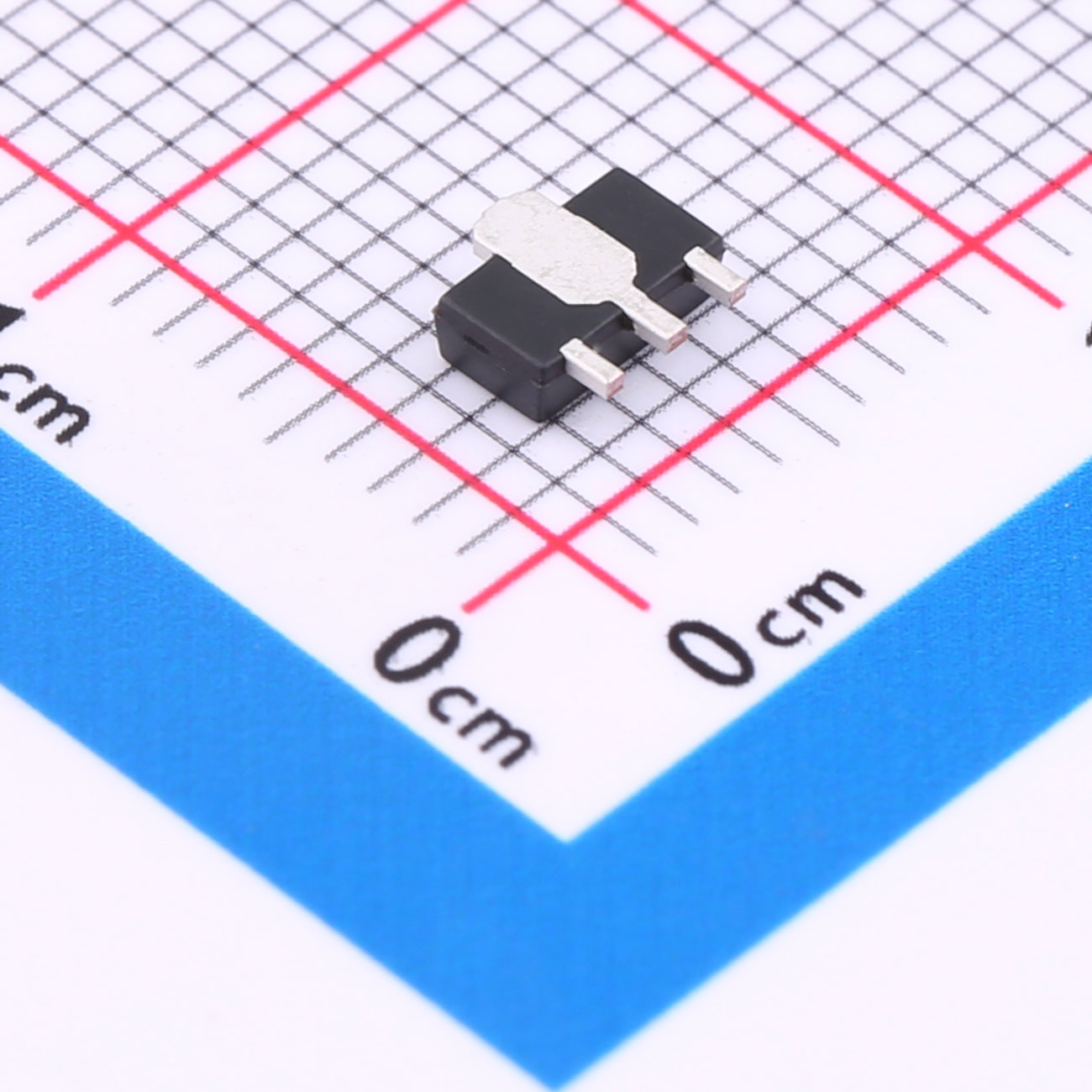

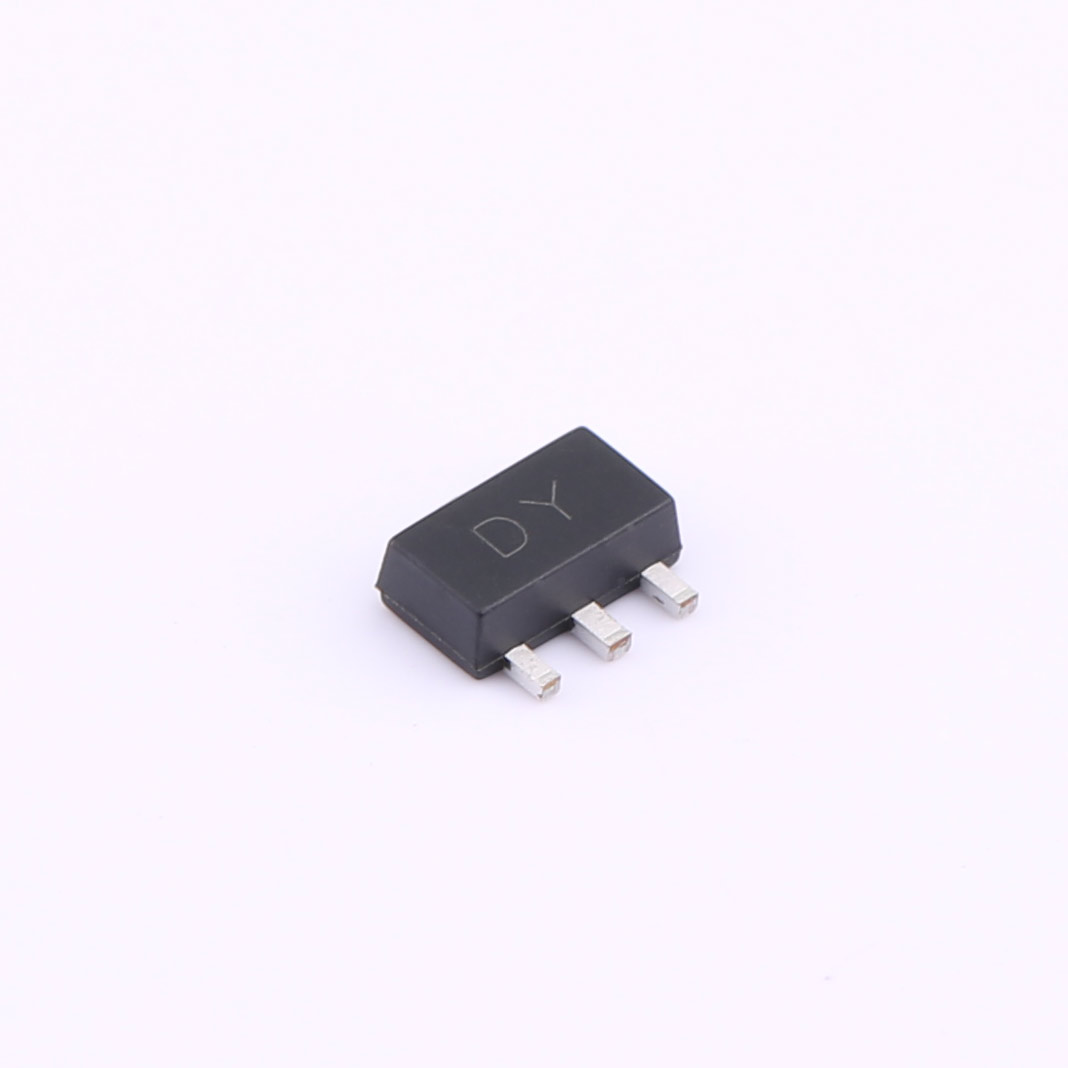

紧凑封装：SOT-89封装设计，既保证了电气性能，又便于安装和布线。

产品优势

高性能指标：集高电压、大电流、低功耗于一体，满足多样化电路设计需求。

稳定可靠：优异的电气参数和宽工作温度范围，确保在各种环境下都能稳定工作。

高频响应：支持高频信号的快速处理，适应现代电子系统对速度的要求。

易于集成：紧凑的SOT-89封装，便于高密度电路板的布局和设计，降低系统成本。

应用领域

通信设备：用于高频信号放大、开关控制等关键模块。

汽车电子：如发动机控制系统、车载音响系统、传感器接口等。

工业控制：电机驱动、精密仪器信号处理、电源管理等。

消费电子：高端音频设备、电源供应器、智能家居控制系统等。

注意事项

电压与电流限制：使用过程中应严格遵守规定的集射极击穿电压和集电极电流限制，以防器件损坏。

散热设计：在高功率应用中，需合理设计散热系统，确保三极管在额定温度范围内工作。

静电防护：在处理和安装过程中，采取必要的静电防护措施，避免静电对器件的损害。

存储条件：存放在干燥、阴凉、无腐蚀性气体的环境中，避免长时间暴露在高温或高湿度条件下。

2SA1661-Y以其*的性能和广泛的应用领域，为现代电子系统的发展提供了强有力的支持。
