产品概述:

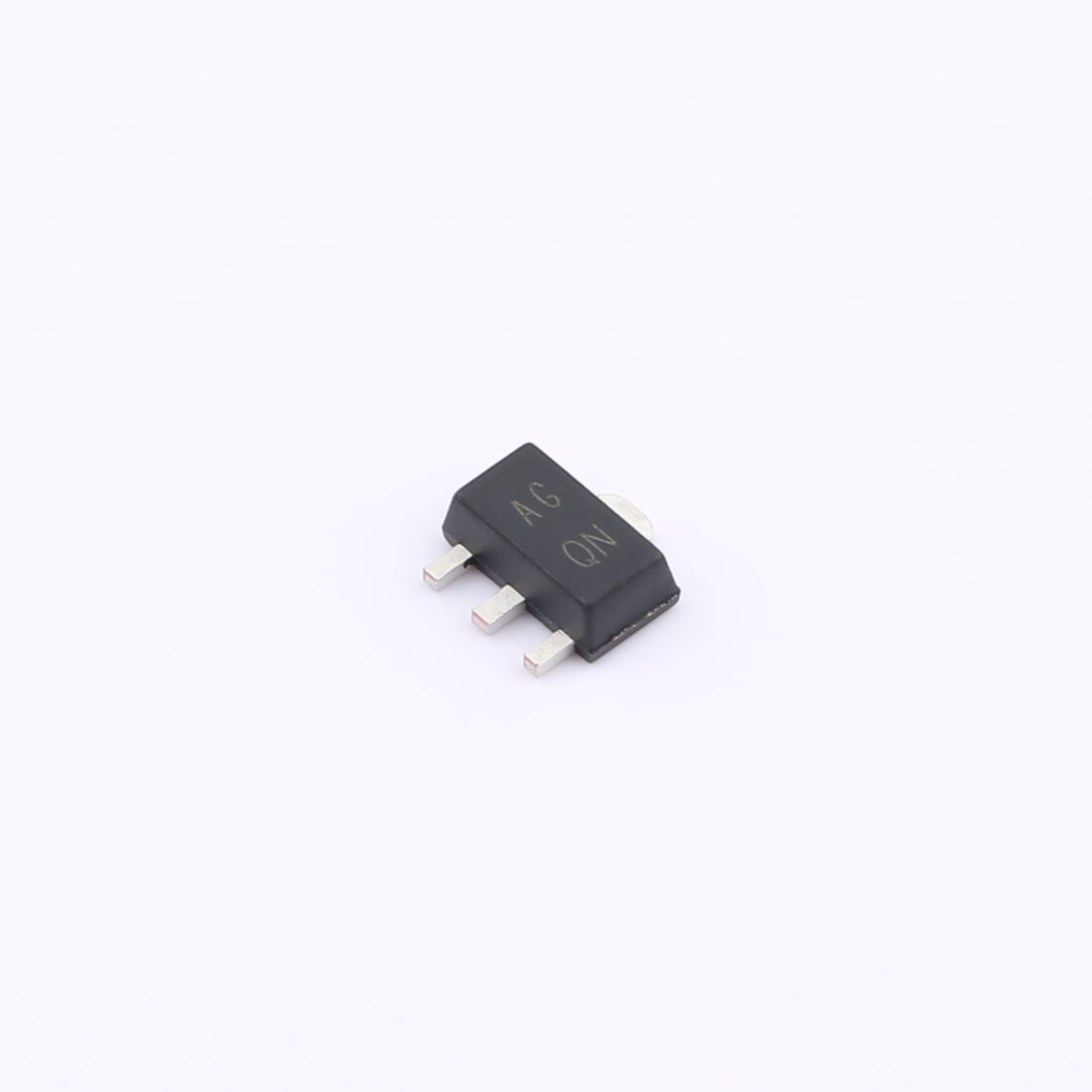

2SA1797-Q是萨科微（Slkor）生产的PNP型三极管，是一款高性能半导体器件，适用于各种中功率放大和开关应用。
主要技术规格:
晶体管类型: PNP
集射极击穿电压(Vceo): -50V
集电极电流(Ic): -2A
功率(PC): 500mW
集电极截止电流(Icbo): -100nA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib): -0.35V @ -1A, -50mA
最大直流电流增益(max hFE@Ic,Vce): 270 @ -500mA, -2V
特征频率(fT): 200MHz
工作温度: -55℃ 到 +150℃ (Tj)

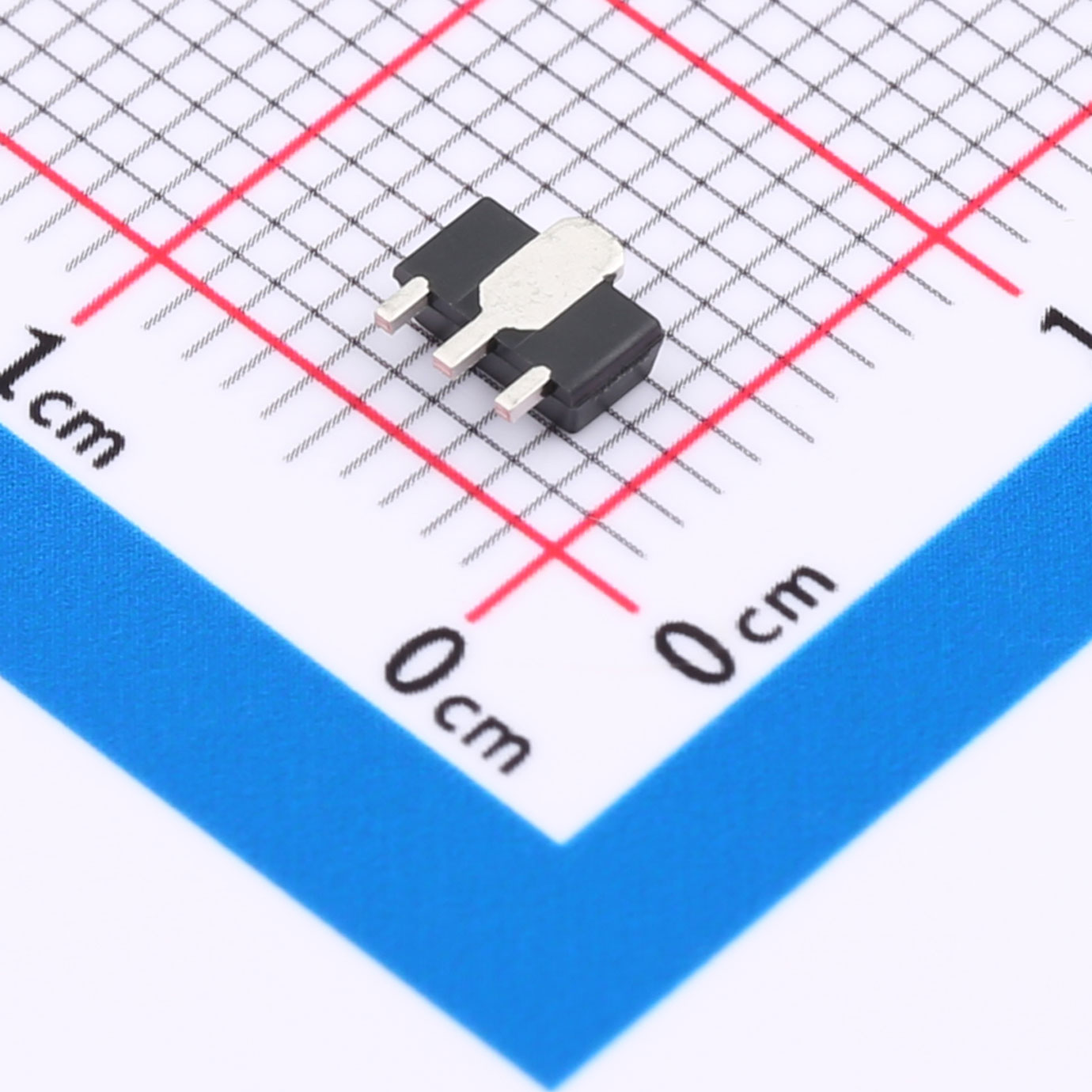

封装信息:SOT-89
主要特性和优势:
适中集射极击穿电压(Vceo): -50V的集射极击穿电压，适用于一般低至中压电路设计。
较大集电极电流(Ic): -2A的集电极电流，适用于中功率应用场景。
适中功率(PC): 500mW的功率，提供适度的功率处理能力。
低集电极截止电流(Icbo): -100nA的截止电流，有助于降低功耗。
低集电极-发射极饱和电压(VCE(sat)): -0.35V @ -1A, -50mA，具有低压降，提高效率。
最大直流电流增益(max hFE): 270 @ -500mA, -2V，提供增益的精确控制。
适中特征频率(fT): 200MHz的特征频率，适用于一些中高频应用。
应用领域:
2SA1797-Q三极管广泛应用于中功率放大器、开关电源、电机驱动器、电源管理等电子设备和电路。
注意事项:
在使用2SA1797-Q三极管时，请仔细阅读生产商提供的规格书和建议，以确保最佳性能和可靠性。
以上信息可能会因制造商更新而有所改变，建议在购买前查阅最新的规格书。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| 2SA1797-Q SOT-89.pdf | 2SA1797-Q SOT-89 | - |
