产品概述：

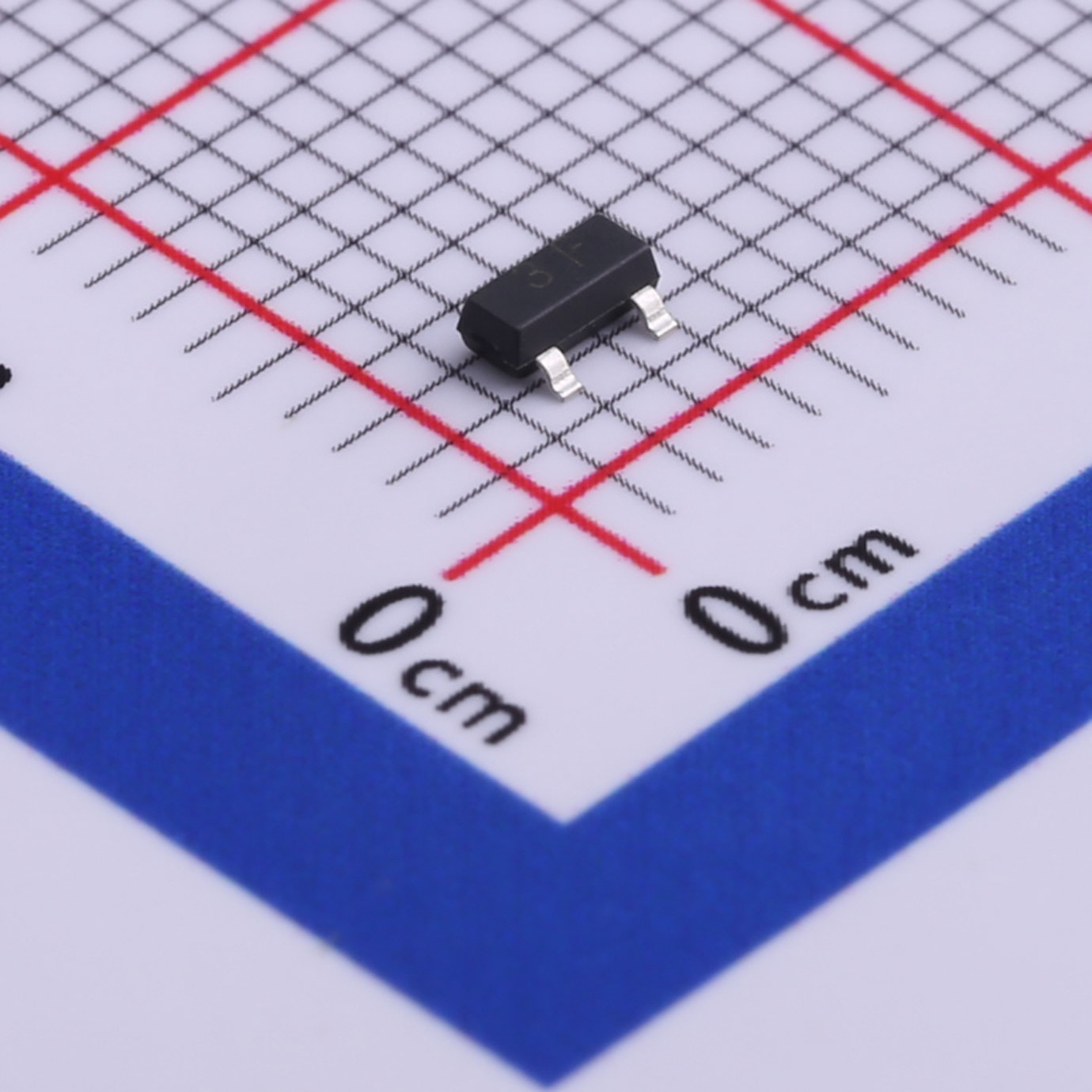

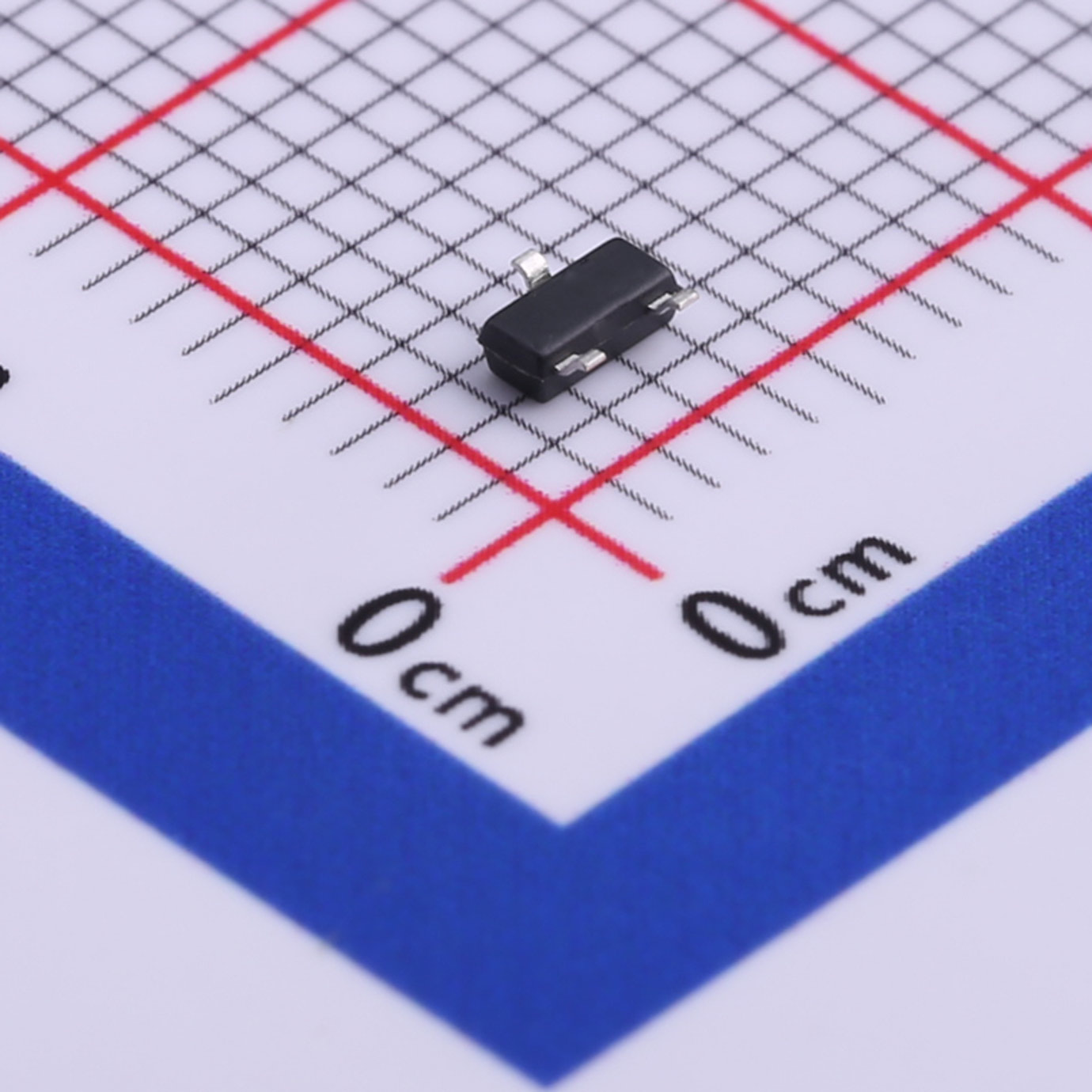

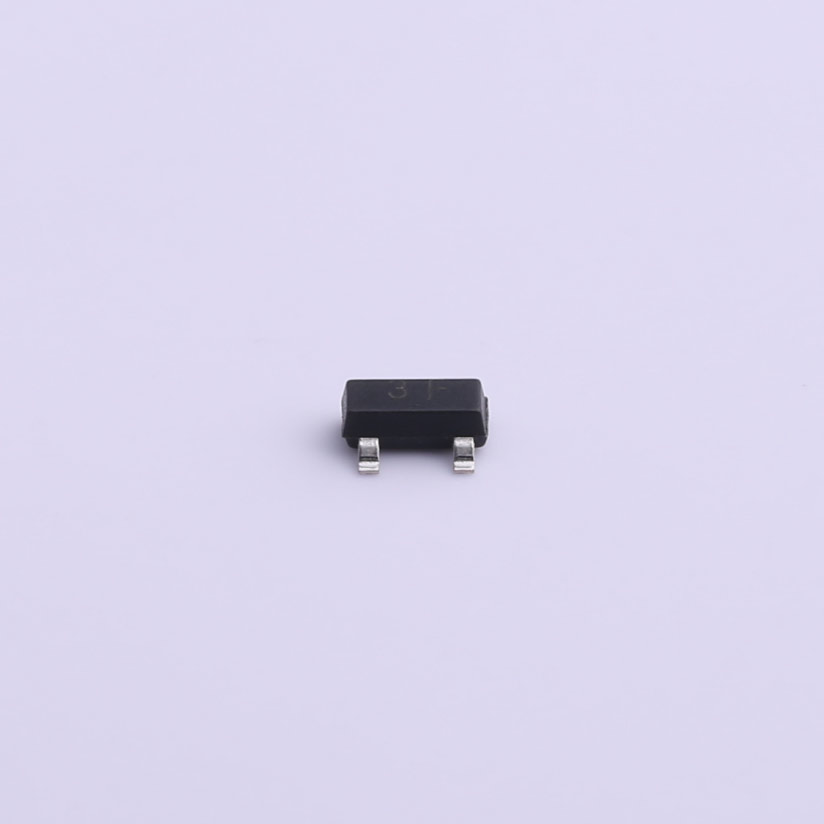

BC857B三极管是由萨科微Slkor生产的通用型高频小信号NPN三极管。这款三极管以其*的性能和可靠性而受到市场的青睐，适用于多种电子应用，包括无线通信、音频放大器和信号处理等。
产品优势：
- 频率特性：BC857B具有较高的工作频率，适合高频信号放大。
- 增益稳定性：在不同的工作条件下，BC857B能提供稳定的增益。
- 温度范围：能够在较宽的温度范围内稳定工作，适应多种环境条件。
产品特征：
晶体管类型:PNP
集射极击穿电压(Vceo):45V
集电极电流(Ic):100mA
功率(Pd):200mW
集电极-发射极饱和电压(VCE(sat)@Ic,Ib):500mV@100mA,5mA
直流电流增益(hFE@Ic,Vce):220@2mA,5V
特征频率(fT):100MHz
工作温度:+150℃@(Tj)
应用领域：
- 无线通信设备：如手机、无线电和无线网络设备。
- 音频放大器：在音频设备中提供信号放大。
- 信号处理：在各种信号处理电路中作为放大或开关元件。
- 测试和测量设备：用于信号的放大和处理。
注意事项：
- 在设计电路时，请确保不超过BC857B的最大额定值，包括电压、电流和功率。
- 考虑到散热需求，确保适当的散热设计以避免器件过热。
- 在使用过程中，遵循正确的焊接和安装流程，避免对器件造成机械损伤。
- 建议在设计前仔细阅读BC857B的数据手册，以确保正确理解和应用其特性。
关于萨科微 Slkor：
萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商，拥有先进的技术和严格的质量控制体系，为客户的设计提供最佳的解决方案和支持。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| BC857B.pdf | BC857B | - |
支持
如果您需要设计/技术支持，请告知我们并填写 应答表 我们会尽快回复您。
Longevity
The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.

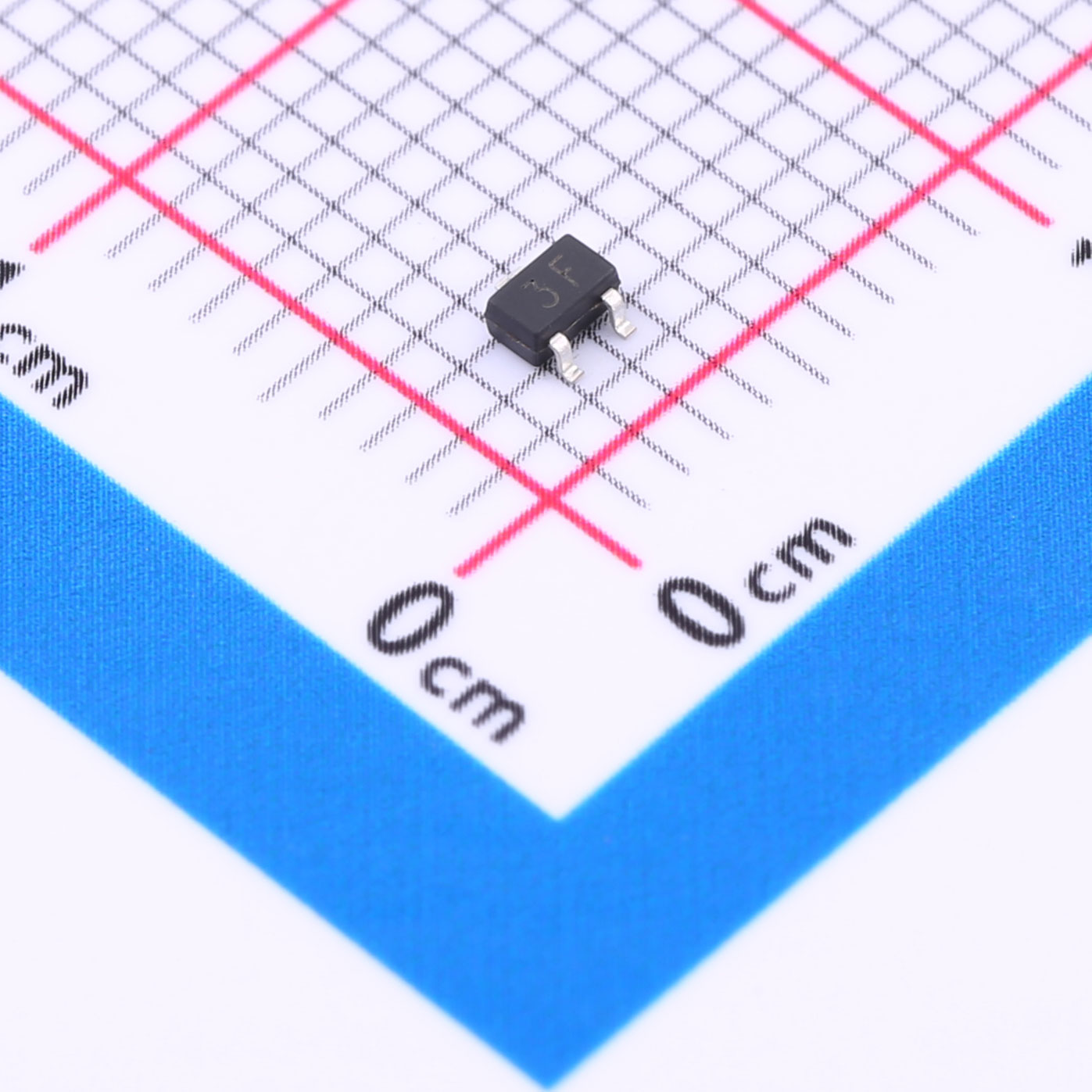

slkor萨科微BC857BW是一款PNP型晶体管，具有适中的电压、电流和功率特性，适用于各种低功率放大和开关应用。该晶体管具有稳定的性能和可靠性，适合各种电子设备的设计与应用。
晶体管类型: PNP 集射极击穿电压(Vceo): -20V 集电极电流(Ic): -5A 功率(Pd): 0.5W 集电极截止电流(Icbo): 0.5uA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib): 0.35V@-4A, 0.1A 直流电流增益(hFE@Ic,Vce): 390 @ -0.5A, -2V 特征频率(fT): 60MHz 工作温度范围: +150℃ (Tj) 封装: SOT-89
晶体管类型：PNP 集射极击穿电压(Vceo)：-60V 集电极电流(Ic)：-3A 功率(PC)：10W 集电极截止电流(Icbo)：-10μA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib)：-0.3V@-1.5A,-0.15A 直流电流增益(hFE@Ic,Vce)：60@-0.2A,-2V 特征频率(fT)：- 工作温度：-55℃~+150℃@(Tj) Package：TO-252
晶体管类型: PNP 集射极击穿电压(Vceo): -80V 集电极电流(Ic): -1A 功率(Pd): 0.5W 集电极截止电流(Icbo): -1μA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib): -0.4V@-500mA, -50mA 直流电流增益(hFE@Ic,Vce): 390 @ -0.1A, -3V 特征频率(fT): 20MHz 工作温度范围: +150℃ (Tj) 封装: SOT-89
晶体管类型：PNP 集射极击穿电压(Vceo)：32V 集电极电流(Ic)：800mA 功率(PT)：200mW 集电极截止电流(Icbo)：0.5μA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib)：0.4V@500mA,50mA 直流电流增益(hFE@Ic,Vce)：390@100mA,3V 特征频率(fT)：150MHz 工作温度：-55℃~+150℃@(Tj) Package：SOT-23
晶体管类型: PNP 集射极击穿电压(Vceo): -32V 集电极电流(Ic): -2A 功率(Pd): 0.5W 集电极截止电流(Icbo): -1μA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib): -0.5V@-2A, -0.2A 直流电流增益(hFE@Ic,Vce): 390 @ -0.5A, -3V 特征频率(fT): 100MHz 工作温度范围: +150℃ (Tj) 封装: SOT-89
晶体管类型：PNP 集射极击穿电压(Vceo)：-50V 集电极电流(Ic)：-100mA 功率(PD)：200mW 集电极截止电流(Icbo)：-0.1μA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib)：-0.3V@-100mA,-10mA 直流电流增益(hFE@Ic,Vce)：200@-1mA,-6V 特征频率(fT)：180MHz 工作温度：-55℃~+150℃@(Tj) Package：SOT-23
晶体管类型：PNP 集射极击穿电压(Vceo)：-50V 集电极电流(Ic)：-2A 功率(PC)：500mW 集电极截止电流(Icbo)：-100nA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib)：-0.35V@-1A,-50mA 直流电流增益max(hFE@Ic,Vce)：270@-500mA,-2V 特征频率(fT)：200MHz 工作温度：-55℃~+150℃@(Tj) Package：SOT-89
