三极管2SC2383
制造商: 萨科微Slkor
产品概述:
slkor萨科微2SC2383是一款NPN型三极管，由萨科微Slkor制造。它是一款高性能的晶体管，适用于各种电子应用，从功率放大到控制电路。
主要特性:
集射极击穿电压(Vceo): 160V
集电极电流(Ic): 1A
功率(PC): 500mW
集电极截止电流(Icbo): 1μA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib): 1.5V @ 500mA, 50mA
直流电流增益(hFE@Ic,Vce): 100 @ 200mA, 5V
特征频率(fT): 100MHz
工作温度范围: -55℃ ~ +150℃ @ (Tj)
封装: SOT-89
应用领域:
功率放大器: 2SC2383适用于功率放大器设计，提供可靠的功率传输和放大。
开关电路: 在开关电路中，其低饱和电压和高电流特性使其成为理想的选择。
稳定性电路: 对于需要稳定性能的电路，2SC2383提供了高可靠性和稳定性。
优势:
高击穿电压: 160V的集射极击穿电压，保证了在高电压环境下的稳定性。
高电流能力: 1A的集电极电流，适用于中等功率需求的电路设计。
低饱和电压: 1.5V的饱和电压，降低了功率损耗，提高了效率。
广泛的工作温度范围: 在-55℃到+150℃的范围内工作，适应各种环境要求。
封装信息:
封装类型: SOT-89
尺寸: 适中的SOT-89封装，便于安装和布局。
注意事项:
请根据制造商提供的规格书使用本产品。
在设计电路时，请考虑工作温度范围和功率需求。
2SC2383三极管是一款功能强大且稳定可靠的组件，适用于各种电子设计。无论是功率放大器还是开关电路，它都能够满足您的需求。
关于萨科微Slkor:
萨科微Slkor是一家*的半导体器件制造商，致力于为客户提供高品质、高性能的产品。公司拥有先进的技术和严格的质量控制，为客户的设计提供最佳的支持和解决方案。
| 文件名称 | 标题 | 说明 |
|---|---|---|

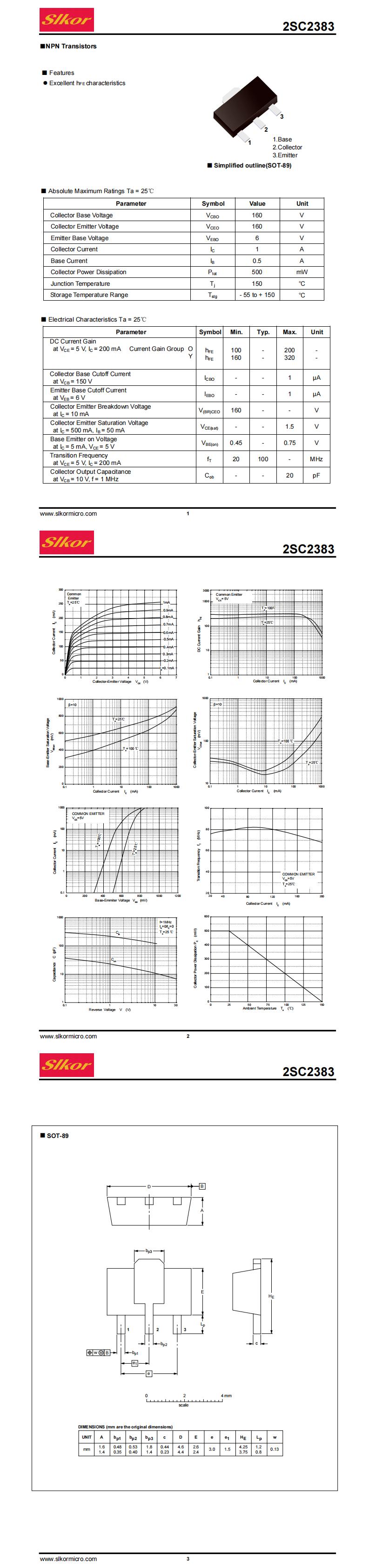

| 2SC2383 SOT-89.pdf | 2SC2383 SOT-89 | - |
