产品概述：
slkor萨科微2SC5824-Q是一款NPN型晶体管，其优良的性能参数使其成为广泛应用于电子设备中的理想元件之一，适用于各种电子设备和电路中的信号放大、开关控制以及功率放大等应用场合，常见用于音频放大器、电源管理、马达控制等领域。
主要特性：
晶体管类型: NPN
集射极击穿电压(Vceo): 60V
集电极电流(Ic): 3A
功率(PD): 500mW
集电极截止电流(Icbo): 1μA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib): 200mV@2A, 200mA
直流电流增益(hFE@Ic,Vce): 120@100mA, 2V
特征频率(fT): 200MHz
工作温度: +150℃@(Tj)
封装形式: SOT-89
应用领域：
功率放大器
开关电路
驱动器和缓冲器
电源管理
射频应用
模拟电路
汽车电子
工业控制
LED驱动
电子消费品
产品优势：
高集电极电流和功率能力，适用于中等功率应用。
低截止电流和饱和电压，有助于降低功耗并提高效率。
高特征频率和直流电流增益，有利于在高频和放大电路中表现稳定。
宽广的工作温度范围，能够在苛刻的环境条件下可靠工作。
SOT-89封装方便安装和布局。
注意事项：
在使用过程中，请避免超过最大额定值以确保设备的性能和可靠性。
注意正确的极性连接和散热安装，避免超温和过载情况。
根据具体应用需求选择合适的工作点和电路设计。
关于萨科微 Slkor：
萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商，拥有先进的技术和严格的质量控制体系，为客户的设计提供最佳的解决方案和支持。
| 文件名称 | 标题 | 说明 |
|---|---|---|

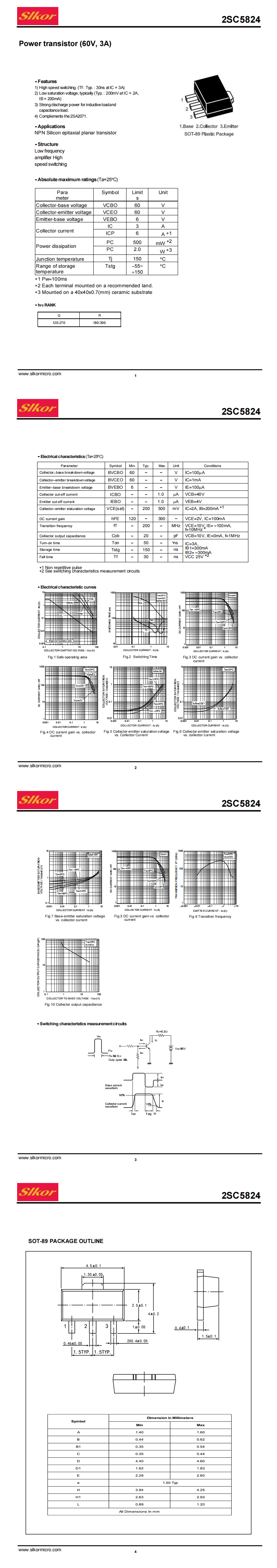

| 2SC5824-Q SOT-89.pdf | 2SC5824-Q SOT-89 | - |
