三极管2N3904

一、产品概述

2N3904 是一款经典的 NPN 型双极性晶体管，广泛应用于各种电子电路中。它以其*的性能、可靠性以及广泛的适用性，成为电子工程师设计电路时的*元件之一。无论是信号放大、开关控制还是频率振荡等应用场景，2N3904 都能提供稳定且高效的表现，是电子设备中不可或缺的核心部件。

二、产品特性

（一）电气参数

1. 集射极击穿电压（Vceo）：40V

• 2N3904 能够承受高达 40V 的集射极电压，这使得它在多种电源电压环境下都能稳定工作，无论是低电压的便携式设备还是较高电压的电源电路，都能确保电路的安全运行，有效避免因电压过高而导致的器件损坏。

2. 集电极电流（Ic）：200mA

• 该三极管可承载最大 200mA 的集电极电流，这为它提供了足够的电流驱动能力，能够满足大多数中小功率电路的需求，如驱动小型电机、控制 LED 灯组或作为音频放大电路的输出级等，确保电路输出稳定且有力。

3. 功率（Pd）：625mW

• 在正常工作条件下，2N3904 可耗散 625mW 的功率，这意味着它可以在一定的电流和电压范围内稳定工作，而不会因过热而损坏。这一功率等级使其适用于多种常见的应用场景，如在数字电路中作为开关元件或在模拟电路中进行信号放大等，同时也能保证电路的可靠性和稳定性。

4. 集电极截止电流（Icbo）：低

• 2N3904 的集电极截止电流非常低，这表明在截止状态下，漏电流极小，几乎可以忽略不计。这一特性对于确保电路的精确控制和低功耗运行至关重要，特别是在需要高精度信号处理或低功耗设计的应用中，如传感器信号放大电路或电池供电的便携式设备等，能够有效降低电路的静态功耗，提高系统的整体效率。

5. 特征频率（fT）：300MHz

• 其特征频率高达 300MHz，这意味着 2N3904 具有*的高频响应能力。在高频电路应用中，如射频（RF）电路、高速数字电路或高频振荡器等，它能够快速响应信号变化，提供*的频率特性，确保信号的完整性和准确性，满足现代电子设备对高频性能的严格要求。

6. 工作温度：+150℃（Tj）

• 该三极管能够在高达 +150℃ 的结温下正常工作，这为其在各种恶劣环境条件下的应用提供了保障。无论是高温工业环境、汽车电子系统还是其他需要在高温下稳定运行的设备，2N3904 都能保持其性能不受影响，确保电路的可靠性和稳定性，延长设备的使用寿命。

（二）封装形式

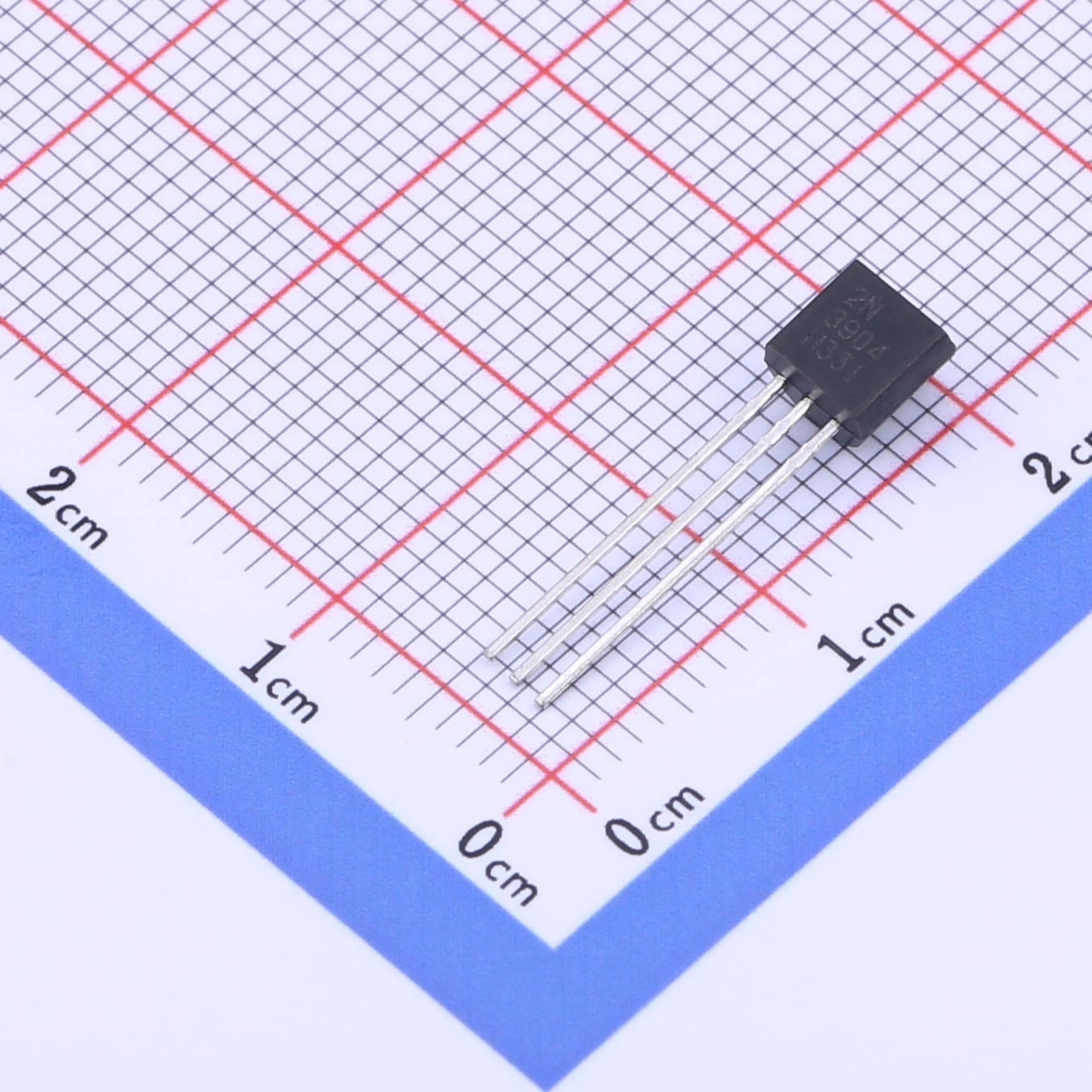

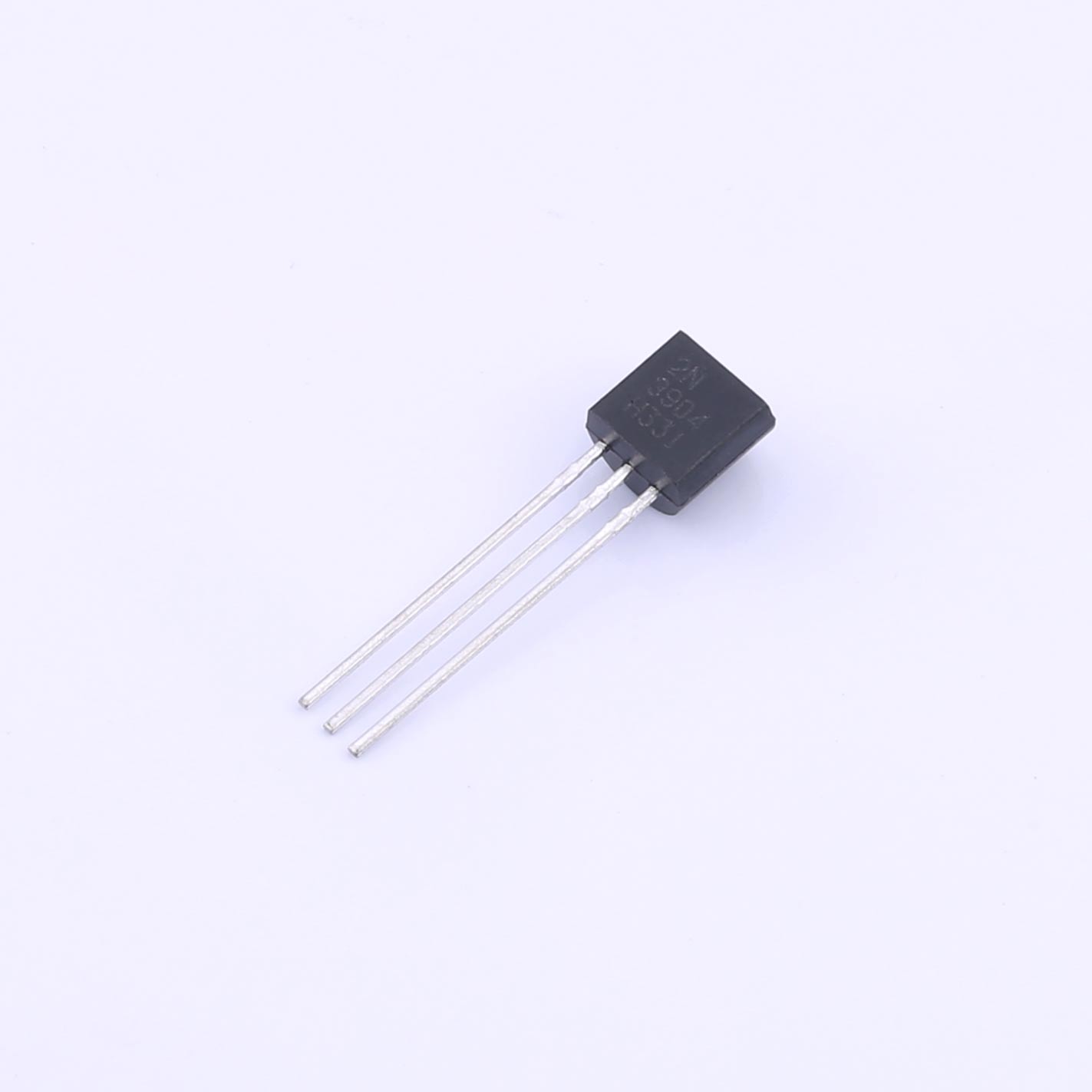

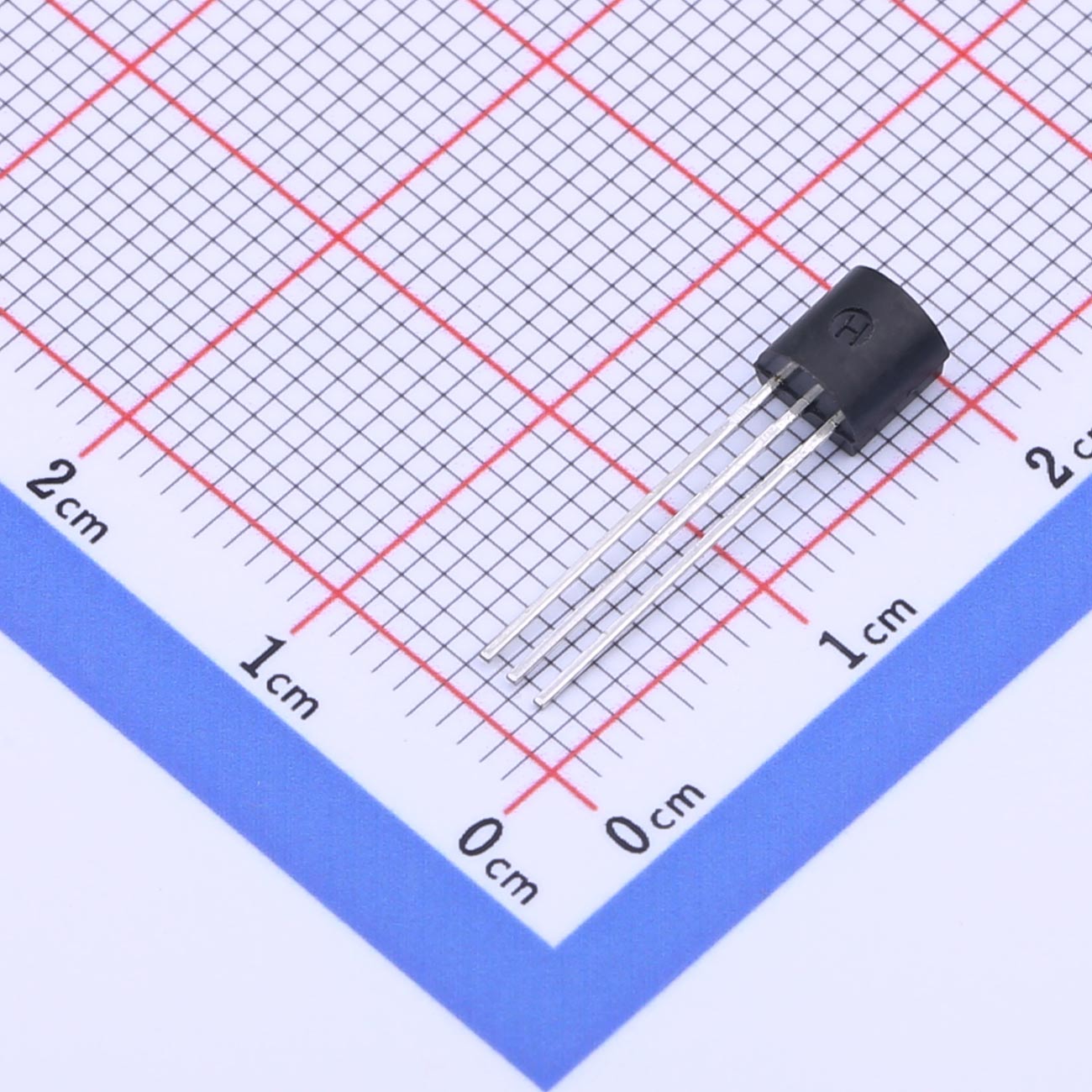

2N3904 通常采用 TO-92 封装，这种封装形式具有体积小、散热性能好、安装方便等特点。TO-92 封装的三极管可以直接插入面包板或焊接在印刷电路板（PCB）上，便于电路的搭建和调试。同时，其*的散热性能也有助于在高功率或高温度环境下保持器件的稳定工作，确保电路的可靠运行。

（三）应用领域

1. 信号放大

• 2N3904 广泛应用于音频、视频等信号放大电路中。其低截止电流和高特征频率特性使其能够精确地放大弱信号，同时保持信号的完整性和保真度，为高质量的音频和视频传输提供保障。

2. 开关控制

• 在数字电路中，2N3904 可作为开关元件使用，控制其他电子元件的通断。其低截止电流和高集电极电流特性使其能够快速、准确地切换状态，实现对电路的精确控制，如在继电器驱动电路、电机控制电路等应用中发挥重要作用。

3. 振荡电路

• 利用其高频特性，2N3904 可用于构建振荡电路，如晶体振荡器、RC 振荡器等。它能够产生稳定的高频信号，为时钟电路、通信设备等提供精确的时钟信号，确保设备的同步运行和数据传输的准确性。

4. 电源电路

• 在电源电路中，2N3904 可用于构建线性稳压电路或作为开关电源的控制元件。其高集电极电流和低截止电流特性使其能够有效地控制电源的输出，确保电源的稳定性和可靠性，为各种电子设备提供稳定的电源支持。

三、使用注意事项

1. 散热措施

• 虽然 2N3904 的功率相对较低，但在高电流或高温度环境下工作时，仍需考虑适当的散热措施。如果电路中的电流较大或环境温度较高，建议在三极管上安装小型散热片，以确保其结温不超过 +150℃，从而保证器件的稳定性和可靠性。

2. 电路保护

• 为了避免因过压、过流或反向电压等异常情况导致器件损坏，在使用 2N3904 时，建议在电路中添加适当的保护元件，如限流电阻、稳压二极管、反向二极管等。这些保护元件可以有效防止异常情况对三极管造成损害，提高电路的可靠性和安全性。

3. 参数匹配

• 在设计电路时，应根据具体的应用需求选择合适的电阻、电容等外围元件，以确保电路的性能与 2N3904 的电气参数相匹配。例如，在放大电路中，应根据所需的增益和频率特性选择合适的偏置电阻和耦合电容；在开关电路中，应根据负载电流选择合适的限流电阻，以确保三极管能够在安全的工作范围内运行。
