三极管2SD1766-R

产品概述

萨科微slkor三极管2SD1766-R是一款高性能的NPN型三极管，专为需要高效电流放大、快速开关响应以及稳定工作的电子系统而设计。该三极管结合了高集电极电流能力、低饱和电压、高直流电流增益和高速特性，采用紧凑的SOT-89封装，不仅节省空间，还提供了*的散热性能，确保元件在复杂电路中的可靠运行。

产品特性

NPN晶体管类型：作为NPN型三极管，2SD1766-R适用于正向电流控制的广泛电子应用，是NPN电路设计的理想选择。

高集电极电流：集电极电流(Ic)可达2A，支持大功率负载，满足高电流需求的应用场景。

低饱和电压：在集电极电流为2A和200mA时，集电极-发射极饱和电压(VCE(sat))分别为0.8V，有助于降低功耗，提升系统效率。

高直流电流增益：在特定条件下（如Ic=500mA, Vce=3V），直流电流增益(hFE)高达390，确保了信号的有效放大和精确控制。

高速特性：特征频率(fT)达到100MHz，支持高频信号的处理，适用于需要快速响应的电路。

宽工作温度范围：工作温度范围可达+150℃（Tj），适应各种恶劣工作环境，确保长期稳定运行。

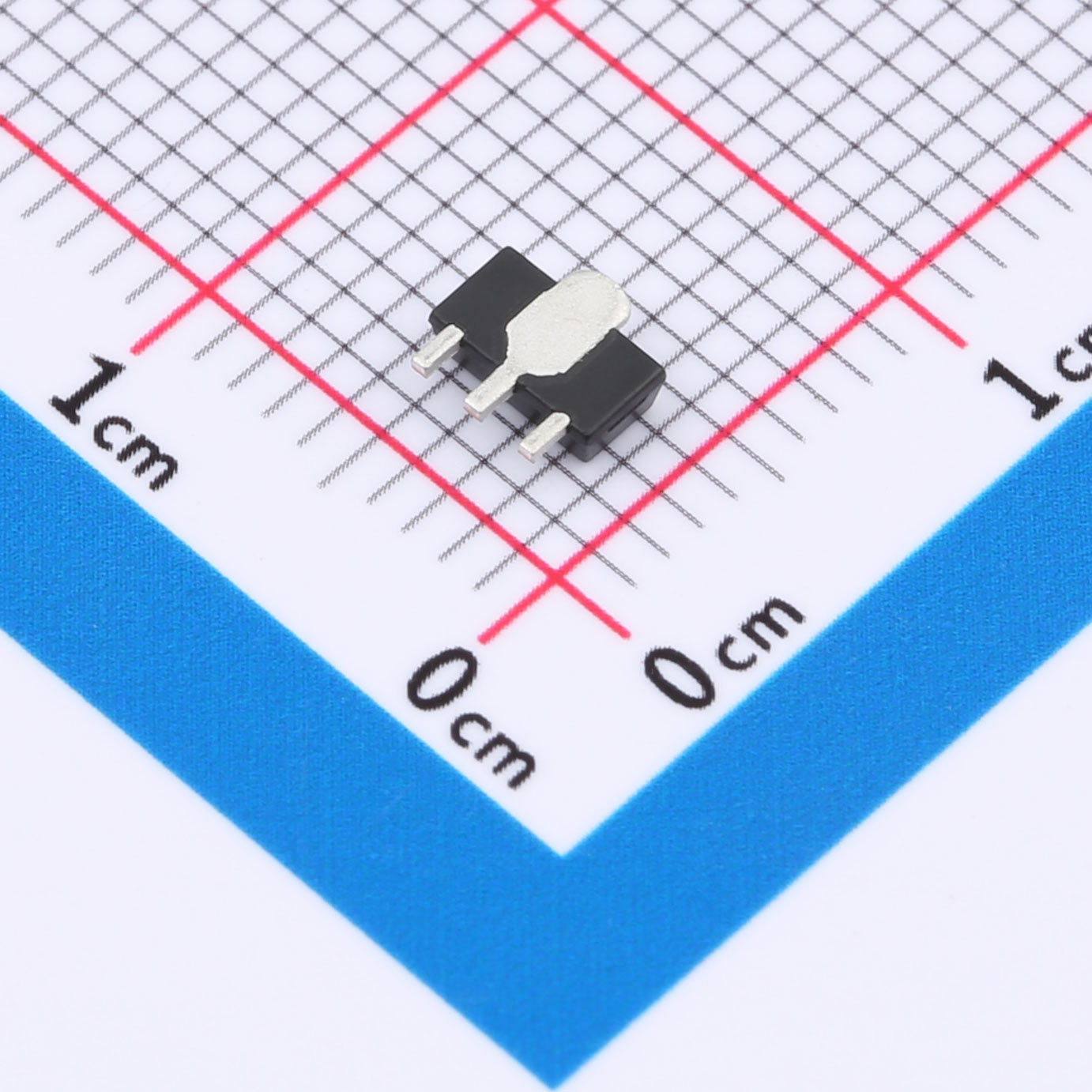

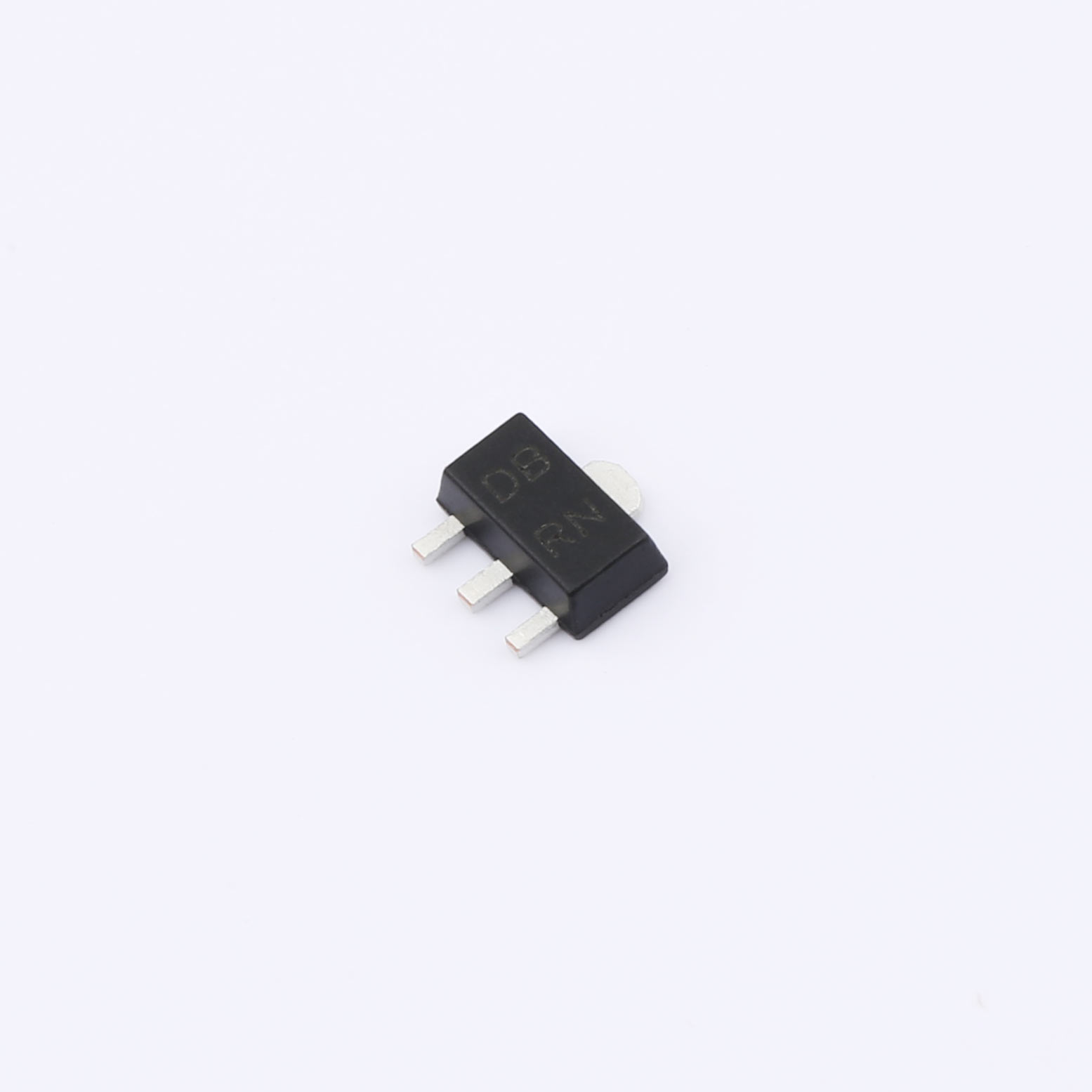

低功耗封装：SOT-89封装设计紧凑，散热性能好，有助于降低工作时的温度，延长元件使用寿命。

产品优势

高效能：结合高集电极电流和低饱和电压，提供*的功率处理能力。

高精度：高直流电流增益确保信号放大的准确性和稳定性。

高速响应：特征频率高，支持高频信号快速处理。

宽温工作：适应广泛的工作温度范围，提高系统可靠性。

紧凑封装：节省空间，便于高密度电路设计。

应用领域

消费电子：如音频放大器、电源管理、开关电源等。

通信设备：在信号放大、高速数据传输、开关控制等模块中发挥关键作用。

工业自动化：用于电机驱动、传感器信号处理等大功率应用。

汽车电子：作为车载音响、灯光系统、ECU控制单元等部件的组成部分。

注意事项

电压与电流限制：确保使用过程中不超过规定的集射极击穿电压和集电极电流，以防器件损坏。

散热管理：虽然SOT-89封装提供了*的散热性能，但在高功率应用中仍需注意散热设计，避免过热。

静电防护：在处理和安装过程中，采取必要的静电防护措施，防止静电对器件的损害。

存储条件：存放在干燥、阴凉、无腐蚀性气体的环境中，避免长时间暴露在高温或高湿度条件下。

2SD1766-R以其*的性能和广泛的应用潜力，成为推动现代电子系统发展的重要元件之一。
