产品概述：
slkor萨科微BC856BW是一款高性能PNP型晶体管，适用于低功率应用和高频电路。该晶体管具有稳定的性能和可靠性，广泛应用于多种电子设备中。
主要特性：
晶体管类型：PNP
集射极击穿电压(Vceo)：-65V，具有较高的电压容量。
集电极电流(Ic)：-15nA，适用于低功率应用。
功率(Pd)：150mW，能够耗散较高的功率。
集电极-发射极饱和电压(VCE(sat)@Ic,Ib)：-0.65V @ -100mA, -5mA，具有低饱和电压特性。
直流电流增益(hFE@Ic,Vce)：220 @ -2mA, -5V，具有较高的直流电流放大倍数。
特征频率(fT)：100MHz，适用于高频电路。
工作温度：最高可达+150℃(Tj)，适用于高温环境。
应用领域：
低功率电子设备和电路
高频放大器和振荡器
信号放大和开关控制电路
通信设备和无线电频段应用
产品优势：
高电压容量，适应多种应用需求。
低饱和电压，能够实现快速开关操作。
高直流电流增益，有利于信号放大和控制。
特征频率高，适用于高频电路设计。
工作温度范围广，适应不同环境需求。
注意事项：
在使用BC856BW时，请确保不超过指定的最大集射极击穿电压。
注意控制集电极电流和基极电流，以确保在安全工作范围内。
在设计电路时，考虑散热和功率耗散，以确保晶体管正常工作。
为了获取更多技术支持和产品信息，请联系萨科微（Slkor）客户服务团队。
| 文件名称 | 标题 | 说明 |
|---|---|---|

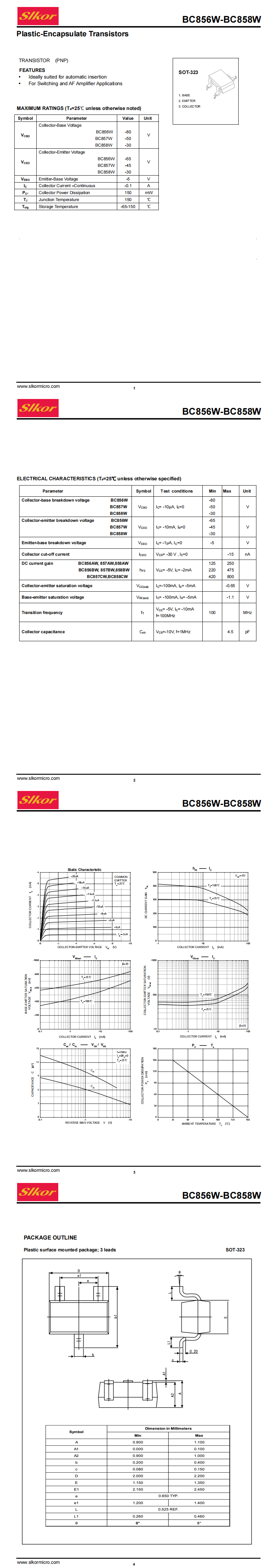

| BC856BW SOT-323.pdf | BC856BW SOT-323 | - |
