产品概述：
slkor萨科微BD140是一款PNP型晶体管，具有可靠的电气特性和广泛的应用范围。该晶体管适用于各种低至中功率的电子设备和电路应用，为设计师提供了灵活的选择。
主要特性：
晶体管类型：PNP，适用于NPN型三极管的典型应用场景。
集射极击穿电压(Vceo): -80V，能够承受较高的负向封装电压。
集电极电流(Ic): 最大可达-1.5A，适用于中功率电路应用。
功率(Pd): 1.25W，具备适当的功率承受能力。
集电极-发射极饱和电压(VCE(sat)@Ic,Ib): 优异的饱和压降表现为-0.5V@-500mA, -50mA，为电路效率提供保障。
直流电流增益(hFE@Ic,Vce): 高达40 @ -150mA, -2V，有助于放大输入信号。
工作温度范围: 最大可达150℃ (Tj)，适应多种工作环境。
应用领域：
低至中功率放大器电路：适用于需要中功率输出的电子设备。
开关电路：可用于开关电源和控制电路。
信号放大器：具备放大输入信号的能力。
驱动器和接口电路：适用于各种驱动器和接口电路的设计。
产品优势：
可靠性高：在电流、功率等方面表现稳定可靠。
低饱和压降：优异的饱和压降有助于提高电路效率。
多种应用场景：适用于多种低至中功率的电路设计。
耐高温：工作温度范围广泛，适应恶劣的工作环境。
注意事项：
确保不超过最大额定值，避免损坏晶体管或影响电路性能。
正确布局引脚，参考相关数据手册获取正确的引脚布局信息。
关于萨科微 Slkor：
萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商，拥有先进的技术和严格的质量控制体系，为客户的设计提供最佳的解决方案和支持。
| 文件名称 | 标题 | 说明 |
|---|---|---|

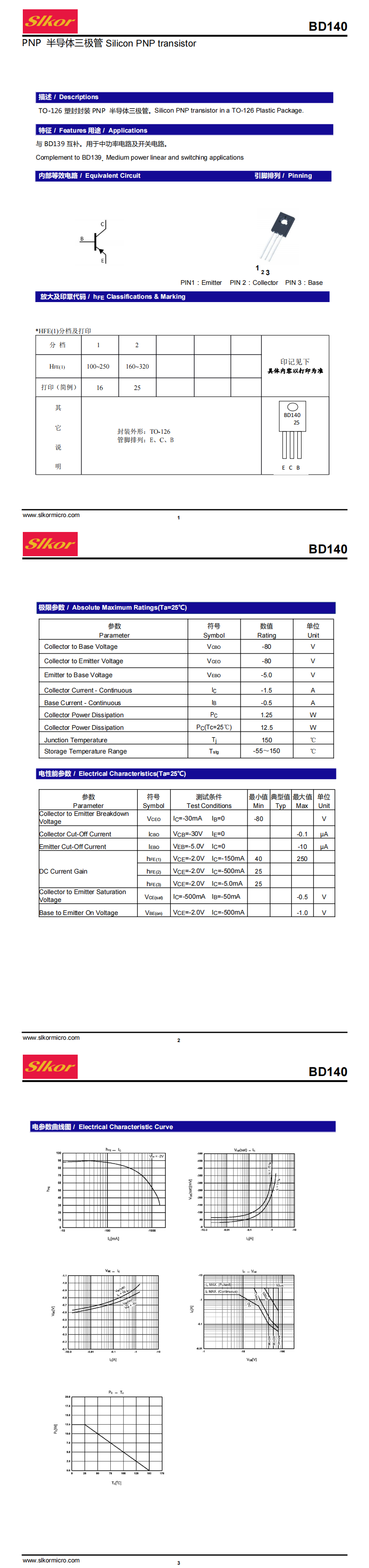

| BD140 TO-126.pdf | BD140 TO-126 | - |
