产品概述:

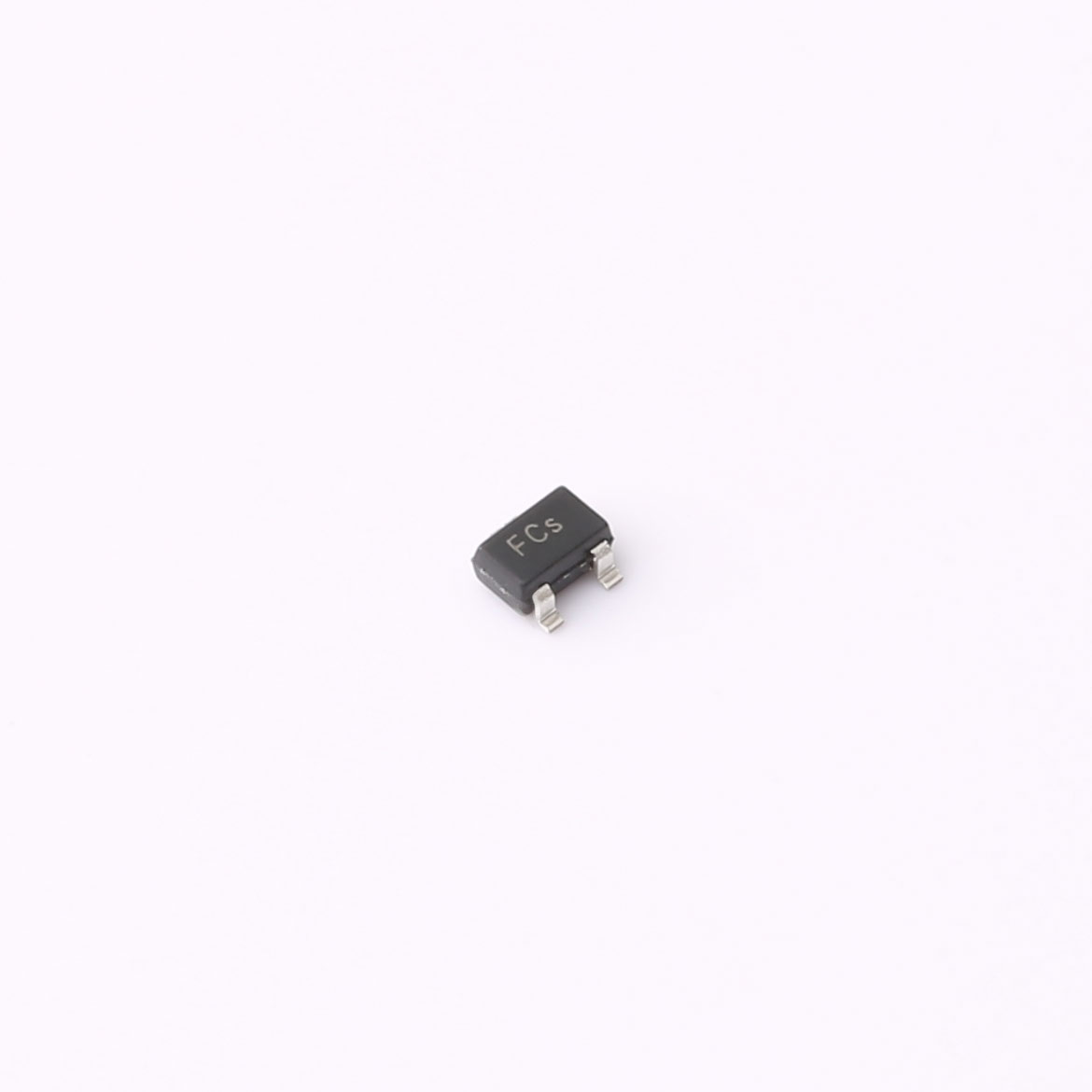

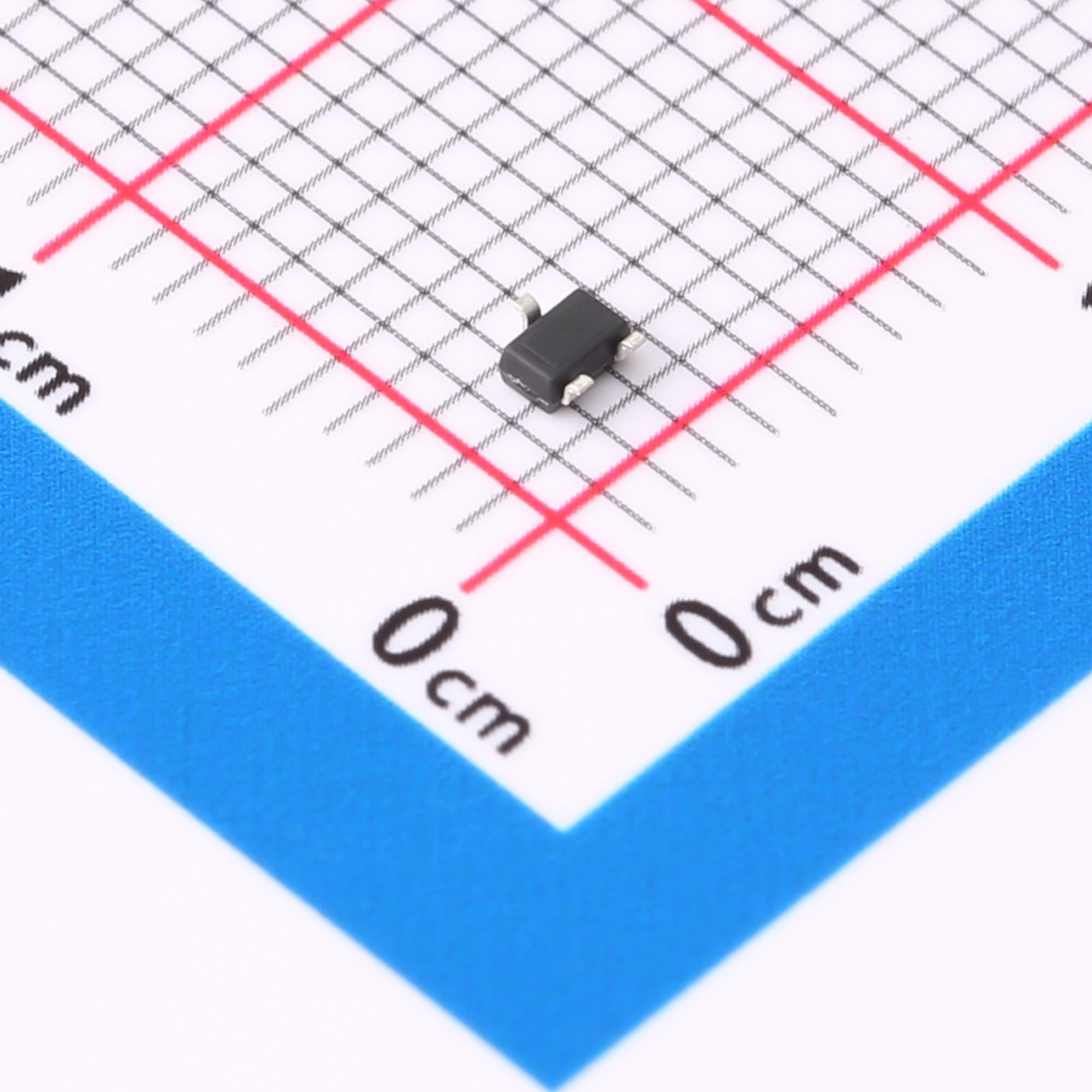

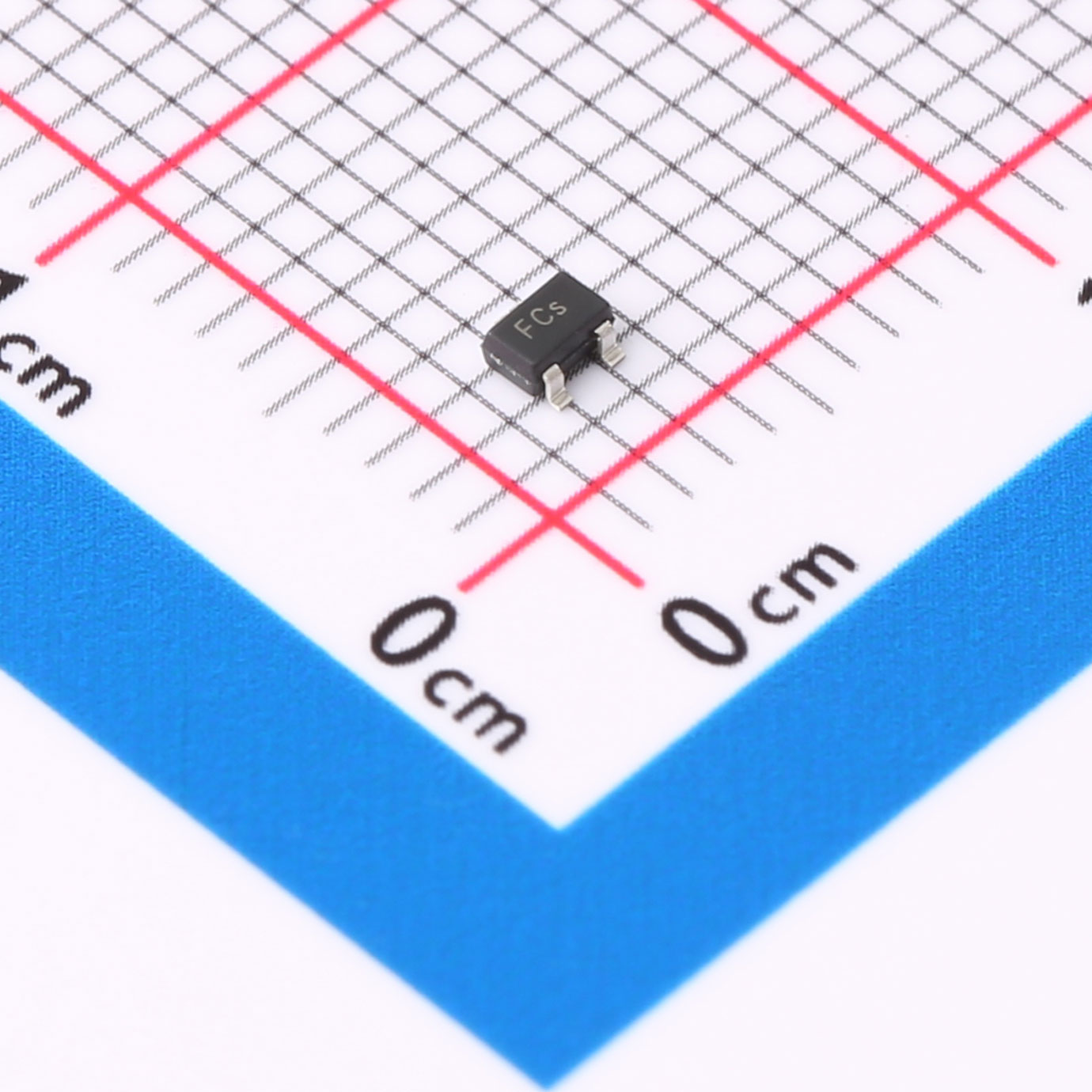

slkor萨科微BFR380F是一款三极管，适用于各种电子设备和电路中的放大、开关和调节功能。采用先进半导体技术和精密制造工艺，具有高性能和可靠性。
主要特性:
本高频低噪声宽带射频晶体管适合工作在集电极电流30～40mA电压3～5V；
能适应于频率高达3.8GHz的振荡电路的信号放大；
在1.8GHz时的噪声约为1.1dB。
特征频率(fT): 11GHz，适用于高频应用。
低漏电流、小结电容特性，较大的动态范围，理想的电流线性；
封装: 采用无铅（Pb-free 、RoHS compliant）工艺的表面贴SOT323封装；
应用领域:
主要使用于电视调谐器、卫星电视接收器、CATV视频放大器、模拟数字无绳电话、雷达感应开关、无线遥控数传、无线通信、RFID散射式射频识别系统、光纤放大器等产品中，用于VHF/UHF放大器、振荡器、混频器、检波器，以及高频微波信号发射与接收电路中的信号放大。
产品优势:
高性能和可靠性
适用于高频和低噪声应用
小巧易于集成
注意事项:
工作温度不超过+150℃
根据应用需求选择合适参数
仔细阅读产品规格书和安装指南
关于萨科微 Slkor：
萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商，拥有先进的技术和严格的质量控制体系，为客户的设计提供最佳的解决方案和支持。

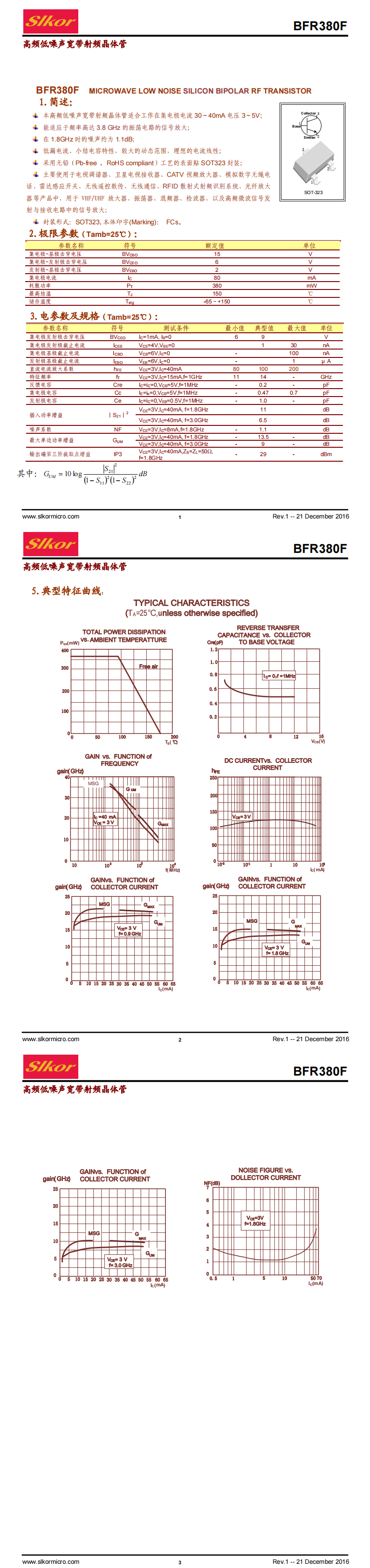

| 文件名称 | 标题 | 说明 |
|---|---|---|
| BFR380F SOT-323.pdf | - |
