产品概述:
MMDT2222A是由萨科微（Slkor）生产的NPN型三极管，是一款常用的通用型半导体器件，适用于各种低功率放大和开关应用。
主要技术规格:
晶体管类型: NPN
集射极击穿电压(Vceo): 40V
集电极电流(Ic): 600mA
功率(PC): 200mW
集电极截止电流(Icbo): 100nA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib): 0.3V @ 150mA, 15mA
直流电流增益(hFE@Ic,Vce): 35 @ 0.1mA, 10V
特征频率(fT): 300MHz
工作温度: -55℃ 到 +150℃ (Tj)

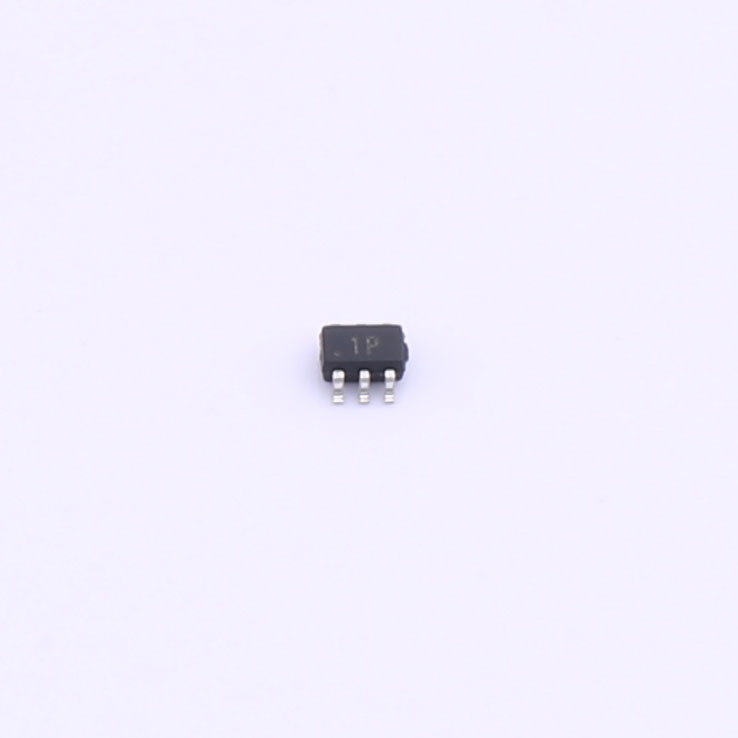

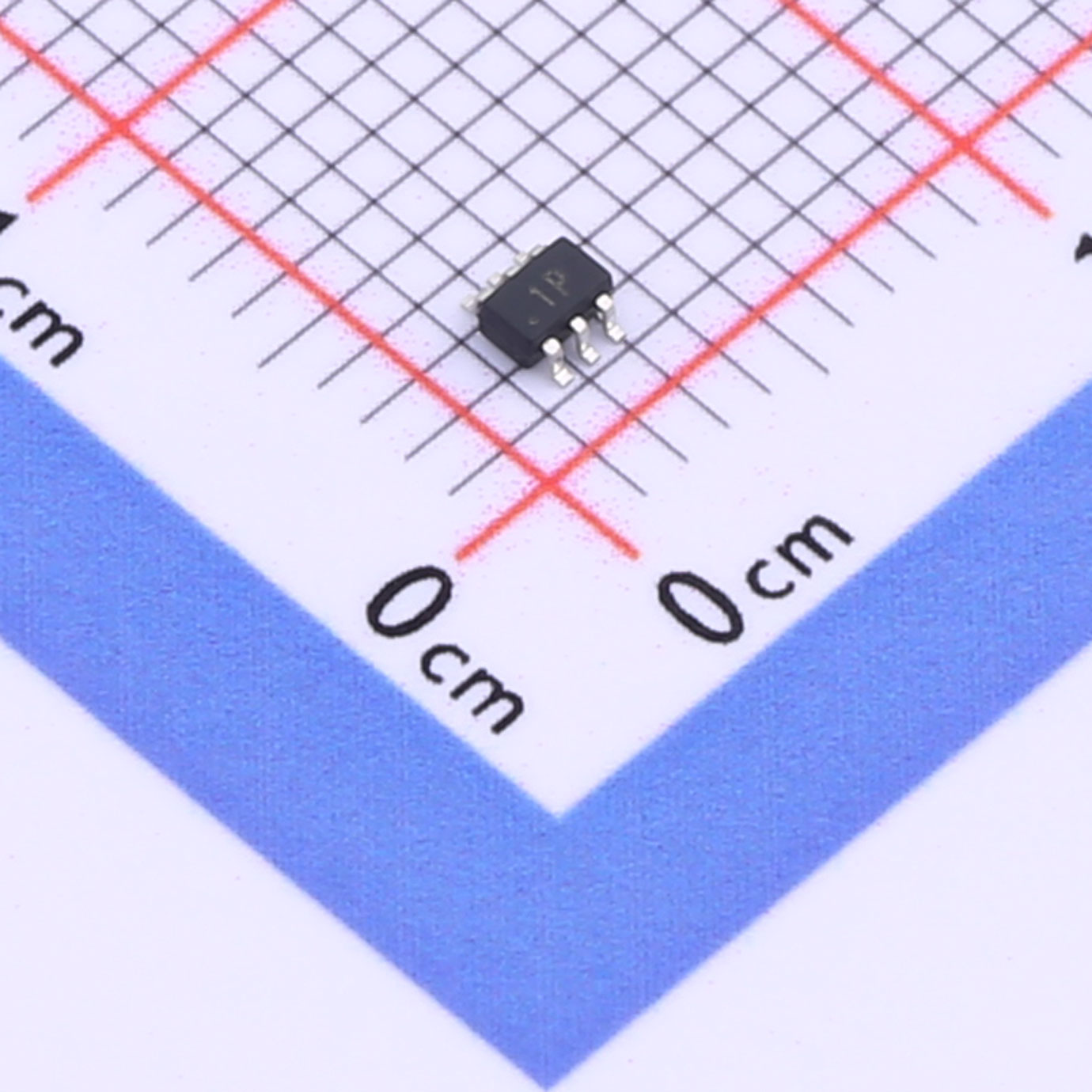

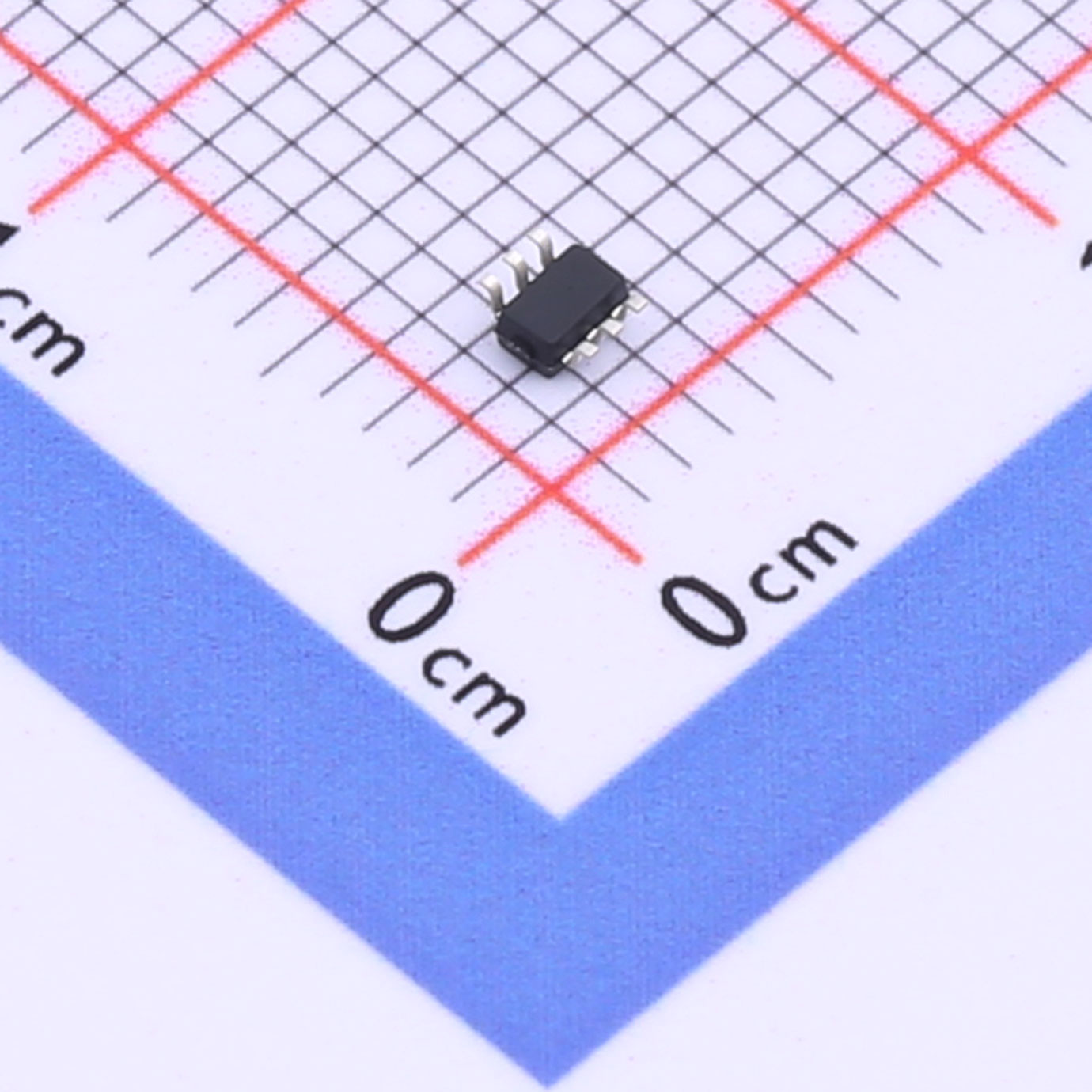

封装信息:SOT-363
主要特性和优势:
适中集射极击穿电压(Vceo): 40V的集射极击穿电压，适用于一般低压电路设计。
适中集电极电流(Ic): 600mA的集电极电流，适用于低功率应用场景。
适中功率(PC): 200mW的功率，提供适度的功率处理能力。
低集电极截止电流(Icbo): 100nA的截止电流，有助于降低功耗。
低集电极-发射极饱和电压(VCE(sat)): 0.3V @ 150mA, 15mA，具有低压降，提高效率。
适中直流电流增益(hFE): 35 @ 0.1mA, 10V，提供增益的精确控制。
高特征频率(fT): 300MHz的特征频率，适用于一些中频应用。
应用领域:
MMDT2222A三极管广泛应用于低功率放大器、开关电源、数字逻辑、射频放大器等电子设备和电路。
注意事项:
在使用MMDT2222A三极管时，请仔细阅读生产商提供的规格书和建议，以确保最佳性能和可靠性。
以上信息可能会因制造商更新而有所改变，建议在购买前查阅最新的规格书。
| 文件名称 | 标题 | 说明 |
|---|---|---|

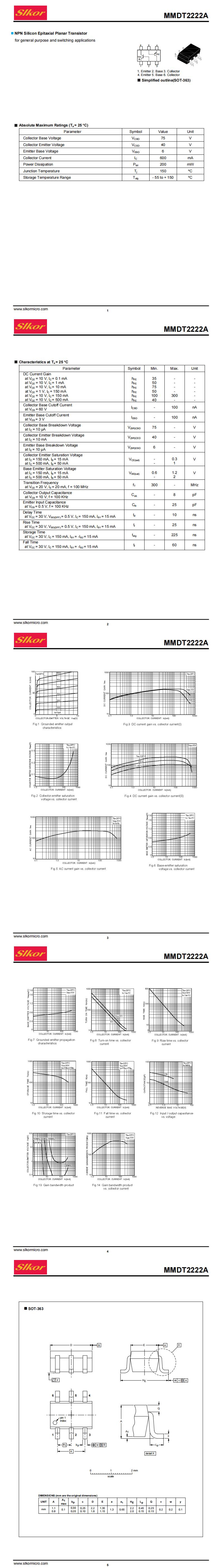

| MMDT2222A SOT-363.pdf | MMDT2222A SOT-363 | - |
