三极管MMDT4413

产品概述

MMDT4413是一款功能强大的双极性三极管，同时支持PNP和NPN两种工作模式，为设计者提供了极大的灵活性和广泛的应用可能性。其*的电气性能，如40V的集射极击穿电压、0.6A的集电极电流以及高达250MHz的特征频率，使得MMDT4413成为高速信号处理、低功耗电路及多种工业和消费类电子产品的理想选择。其SOT-363封装不仅确保了电气性能的*，还便于在小型化、高集成度的电路板中安装使用。

产品特性

双极性设计：支持PNP和NPN两种工作模式，满足多样化的电路设计需求。

高电压承受能力：集射极击穿电压(Vceo)达到40V，适用于中等电压环境下的稳定工作。

大电流处理能力：集电极电流(Ic)可达0.6A，轻松应对各种大电流应用场景。

低功耗：功率(Pd)仅为0.2W，有助于降低系统整体功耗，提升能效。

低截止电流：集电极截止电流(Icbo)低至0.5μA，减少静态功耗，提高系统稳定性。

低饱和电压：在集电极电流分别为150mA和15mA时，集电极-发射极饱和电压(VCE(sat))仅为0.4V，确保信号在饱和状态下的高效传输。

高直流电流增益：在特定条件下（如Ic=150mA, Vce=1V），直流电流增益(hFE)高达300，提供*的信号放大能力。

高速响应：特征频率(fT)达到250MHz，支持高频信号的快速处理，满足现代电子系统对速度的需求。

宽工作温度范围：工作温度范围可达+150℃（Tj），确保在高温环境下的稳定工作。

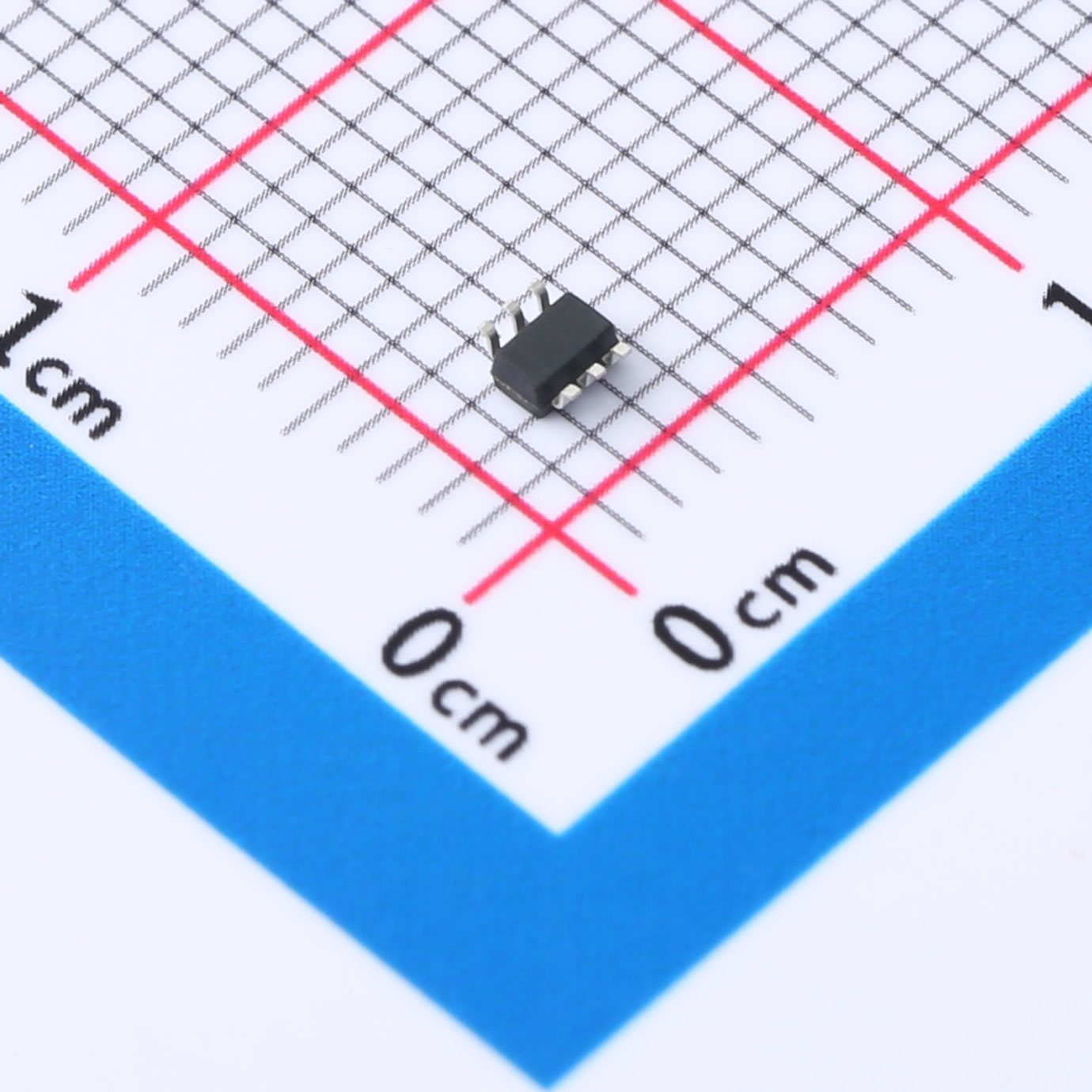

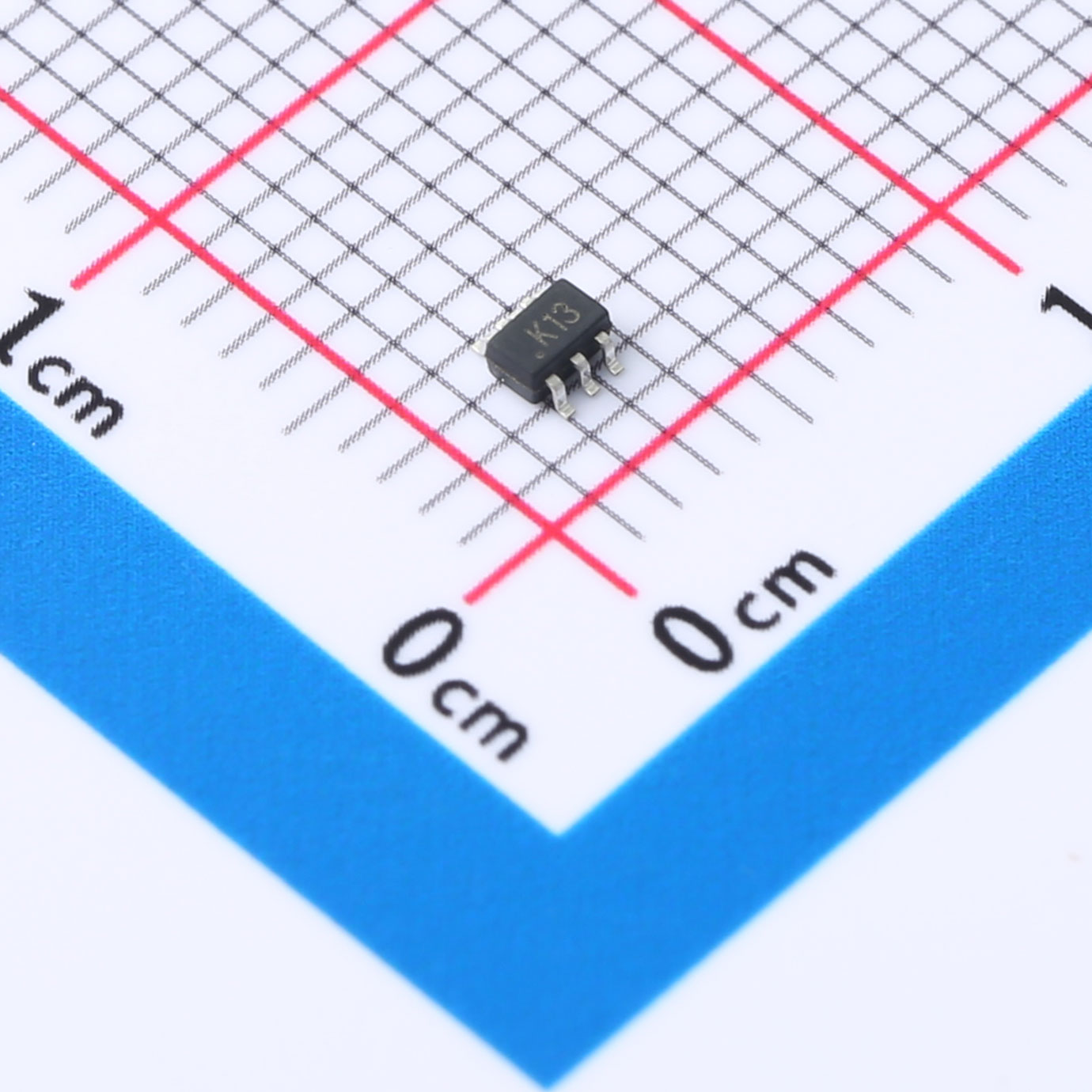

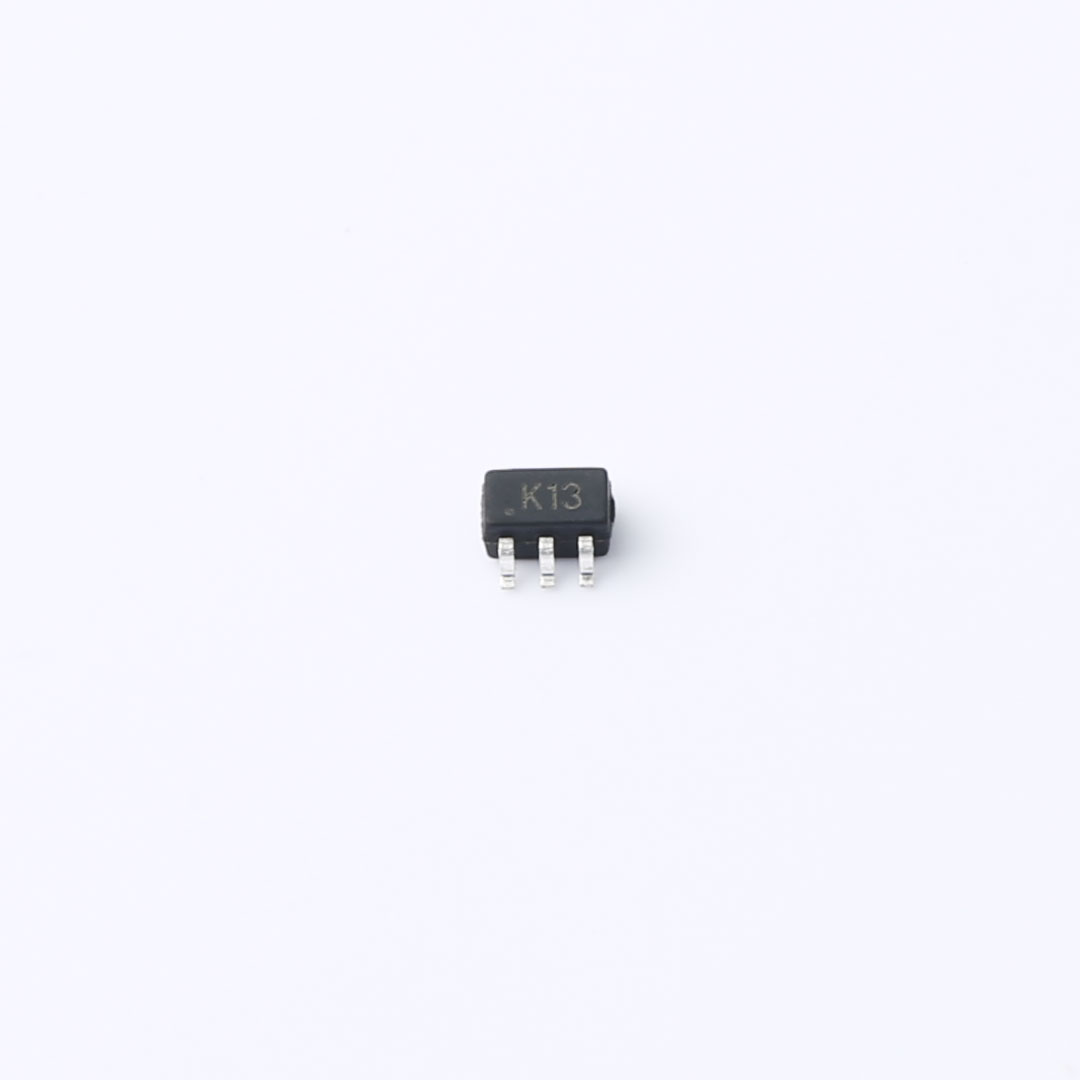

紧凑封装：SOT-363封装形式，体积小巧，便于高密度电路板的布局和设计。

产品优势

双极性灵活性：同时支持PNP和NPN模式，为电路设计提供更多选择。

综合性能*：集高电压、大电流、低功耗、高增益和高速响应于一体。

高可靠性：宽工作温度范围和稳定的电气参数，确保在各种环境下都能可靠工作。

空间节省：紧凑的SOT-363封装，有助于减小电路板尺寸，降低系统成本。

应用领域

通信设备：高频信号放大、高速开关控制等。

汽车电子：发动机管理系统、传感器接口、电源管理等。

工业控制：自动化生产线、精密仪器信号处理、电机驱动等。

消费电子：高端音频设备、便携式电子设备、电源供应器等。

注意事项

电压与电流限制：使用时需严格遵守集射极击穿电压和集电极电流的限制，避免器件损坏。

散热考虑：在高功率应用中，应合理设计散热系统，确保器件在额定温度范围内工作。

极性选择：根据具体电路设计需求，正确选择PNP或NPN工作模式。

静电防护：在处理和安装过程中，应采取必要的静电防护措施，防止静电对器件的损害。

存储条件：存放在干燥、阴凉、无腐蚀性气体的环境中，避免长时间暴露在高温或高湿度条件下。
