三极管MMDT5401

产品概述

萨科微slkor三极管MMDT5401是一款高性能的PNP型三极管，专为需要高电压承受能力、稳定电流增益及紧凑封装设计的电子应用而打造。该三极管以其*的电气特性，如-150V的集射极击穿电压、-600mA的集电极电流和200mW的低功耗，成为众多工业、消费电子及汽车电子领域的理想选择。其SOT-363封装形式不仅确保了电气性能的*，还便于在小型化、高集成度的电路板中安装使用。

产品特性

高电压承受能力：MMDT5401具备-150V的集射极击穿电压，适用于高电压环境下的电路应用。

稳定电流输出：集电极电流(Ic)可达-600mA，满足多种电流需求的应用场景。

低功耗设计：功率(Pd)仅为200mW，有助于降低系统整体功耗，提升能效。

低截止电流：集电极截止电流(Icbo)低至-50nA，减少静态功耗，提高系统稳定性。

低饱和电压：在集电极电流分别为-10mA和-1mA时，集电极-发射极饱和电压(VCE(sat))仅为-0.2V，确保信号在饱和状态下的高效传输。

高直流电流增益：在特定条件下（如Ic=-1mA, Vce=-5V），直流电流增益(hFE)达到240，保证信号放大的稳定性和准确性。

高速响应：特征频率(fT)为100MHz，支持高频信号的快速处理，适用于高速电路应用。

宽工作温度范围：工作温度范围可达+150℃（Tj），确保在高温环境下的稳定工作。

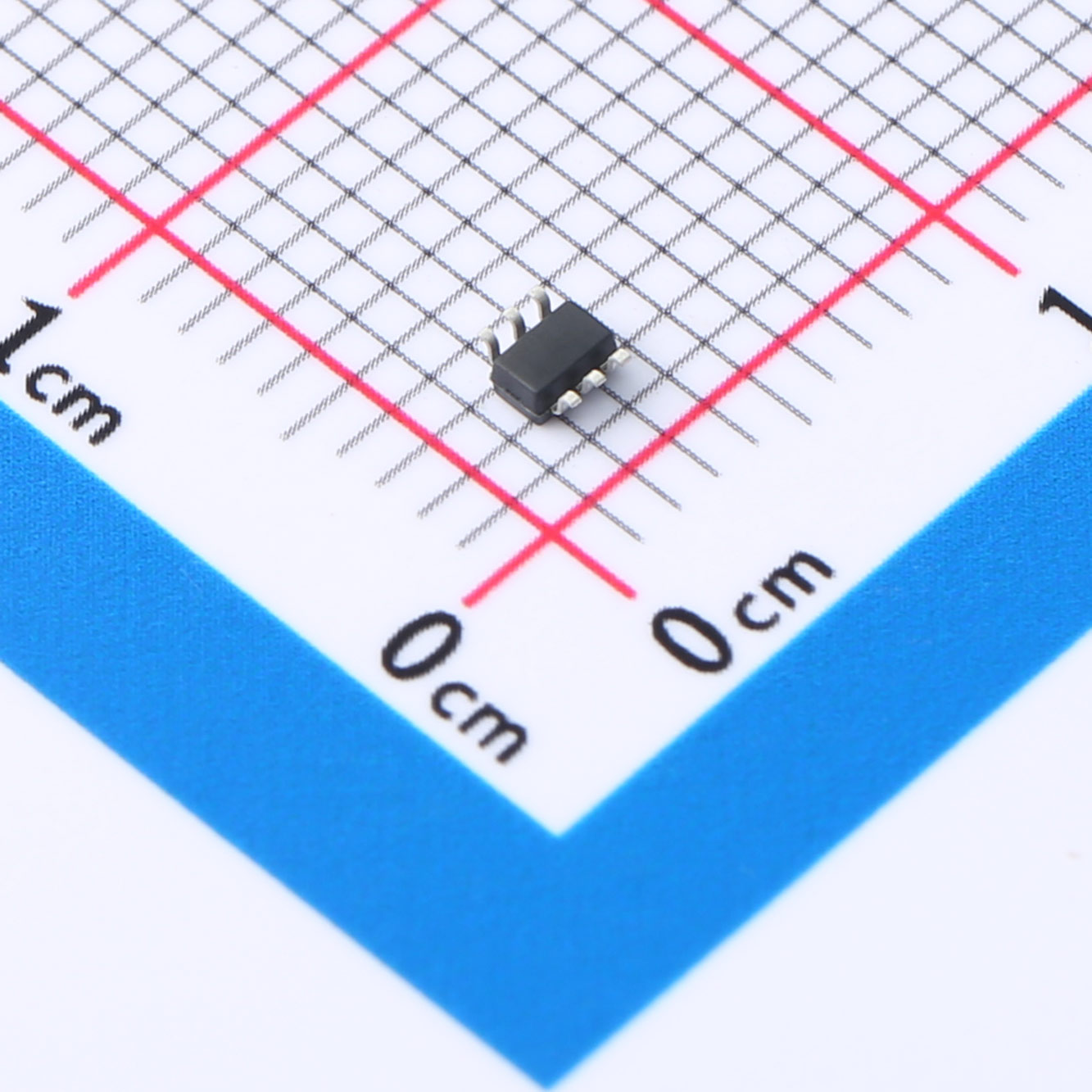

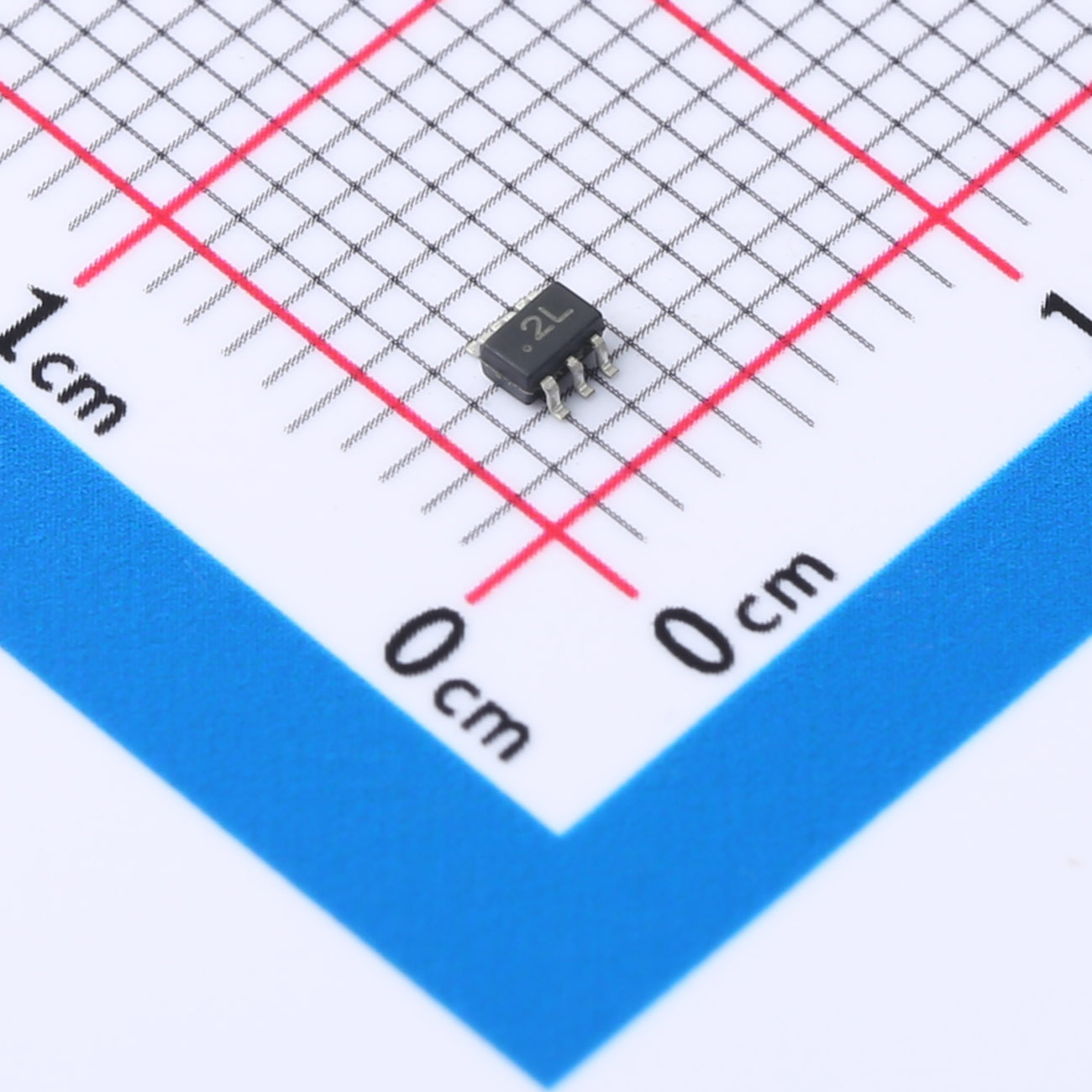

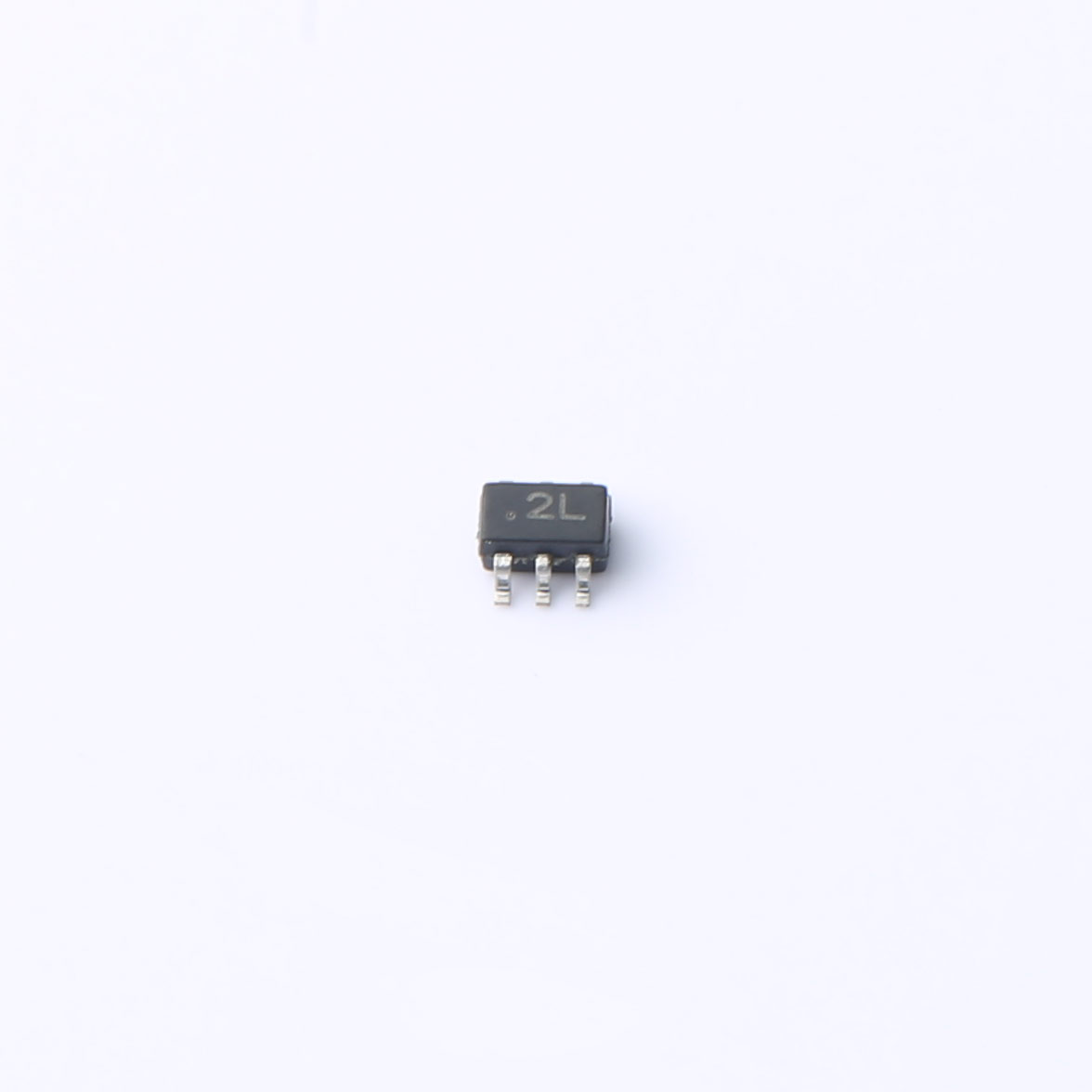

紧凑封装：采用SOT-363封装，体积小巧，便于高密度电路板的布局和设计。

产品优势

综合性能优越：集高电压、稳定电流、低功耗、高增益等特性于一体，满足多样化电路设计需求。

高可靠性：宽工作温度范围和稳定的电气参数，确保在各种环境下都能可靠工作。

高频支持：适合高速信号处理，适应现代电子系统对速度的要求。

空间节省：紧凑的SOT-363封装，有助于减小电路板尺寸，降低系统成本。

应用领域

汽车电子：如发动机管理系统、车载音响系统、传感器接口等。

工业控制：精密仪器信号处理、电源管理、电机驱动等。

消费电子：高端音频设备、电源供应器、便携式电子设备等。

通信设备：高频信号放大、开关控制等关键模块。

注意事项

电压与电流限制：使用时需严格遵守集射极击穿电压和集电极电流的限制，避免器件损坏。

散热考虑：在高功率应用中，应合理设计散热系统，确保器件在额定温度范围内工作。

静电防护：在处理和安装过程中，采取必要的静电防护措施，防止静电对器件的损害。

存储条件：存放在干燥、阴凉、无腐蚀性气体的环境中，避免长时间暴露在高温或高湿度条件下。

关于萨科微 Slkor：

萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商，拥有先进的技术和严格的质量控制体系，为客户的设计提供最佳的解决方案和支持。
