三极管S9015W

三极管S9015W

-100nA|200mW|-0.3V@-100mA,-10mA|150MHz|SOT-323|-45V|三极管|三极管(BJT)|VCEO(V),IC(A),PD(W),VCE(sat)(V),fT(MHz),Package|Triode|

?slkor萨科微S9015W是一款PNP型晶体管,适用于低功率应用和高频电路。该晶体管具有稳定的性能和可靠性,适合各种消费类电子产品和通信设备的设计与应用。

下载数据手册 在线咨询

产品概述

slkor萨科微S9015W是一款PNP型晶体管,适用于低功率应用和高频电路。该晶体管具有稳定的性能和可靠性,适合各种消费类电子产品和通信设备的设计与应用。


主要特性

晶体管类型:PNP

集射极反向击穿电压(Vceo):-45V,具有反向击穿保护功能。

集电极电流(Ic):-100nA,适用于微弱电流应用。

功率(Pd):200mW,能够耗散适度的功率。

集电极-发射极饱和电压(VCE(sat)@Ic,Ib):0.3V @ -100mA, -10mA,具有低饱和压降。

直流电流增益(hFE@Ic,Vce):200 @ -1mA, -5V,具有合适的电流放大倍数。

特征频率(fT):150MHz,适用于高频电路设计。

工作温度:最高可达+150℃(Tj),适应高温环境。

应用领域:

低功率电子设备和电路

高频放大器和振荡器

信号放大和开关控制电路

通信设备和无线电频段应用

产品优势:

反向击穿电压保护功能,提高稳定性和可靠性。

适用于微弱电流应用,如传感器和探测器。

低饱和压降,有利于实现高效能耗电路设计。

合适的直流电流增益,适用于信号放大和控制。

特征频率高,适用于高频电路设计。

宽广的工作温度范围,适应不同环境需求。

注意事项:

在使用S9015W时,请注意正确极性连接,确保电路正常工作。

注意控制集电极电流和基极电流,以确保在安全工作范围内。

在设计电路时,考虑散热和功率耗散,以确保晶体管正常工作。

关于萨科微Slkor

萨科微Slkor专注于半导体器件的设计和生产,拥有先进的技术和丰富的行业经验,致力于为客户提供高品质、高性能的半导体器件,并为客户的设计提供*的支持和解决方案。

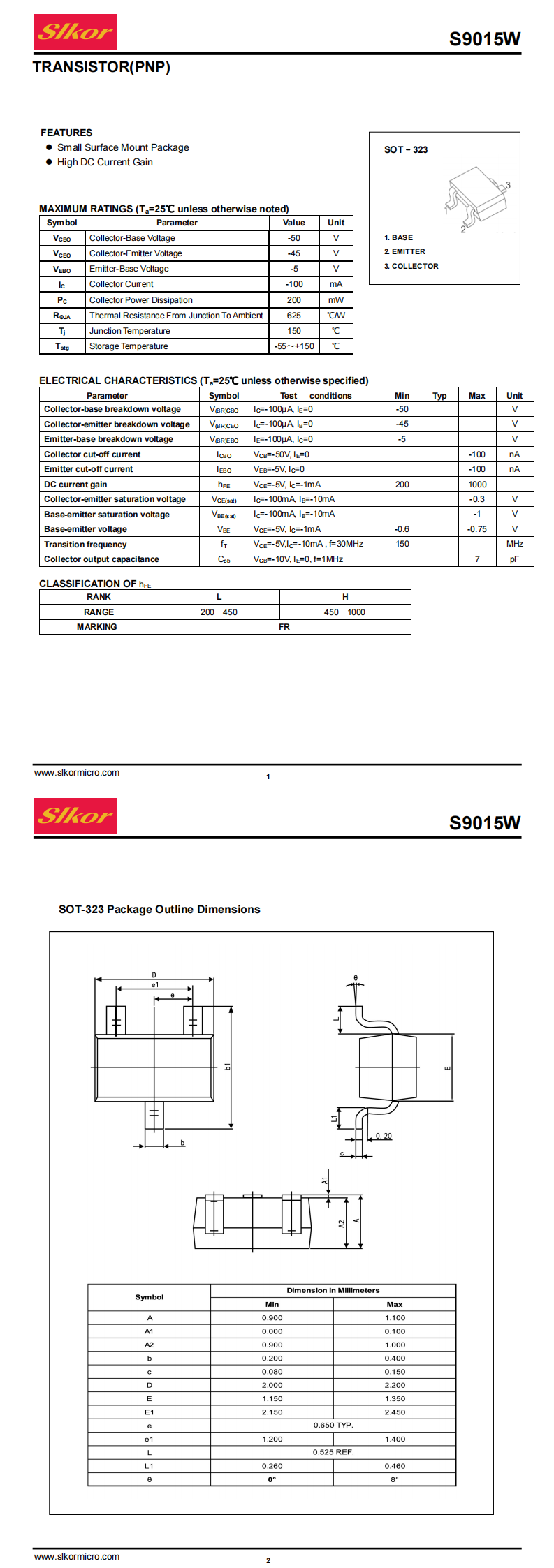

S9015W SOT-323_00.png
