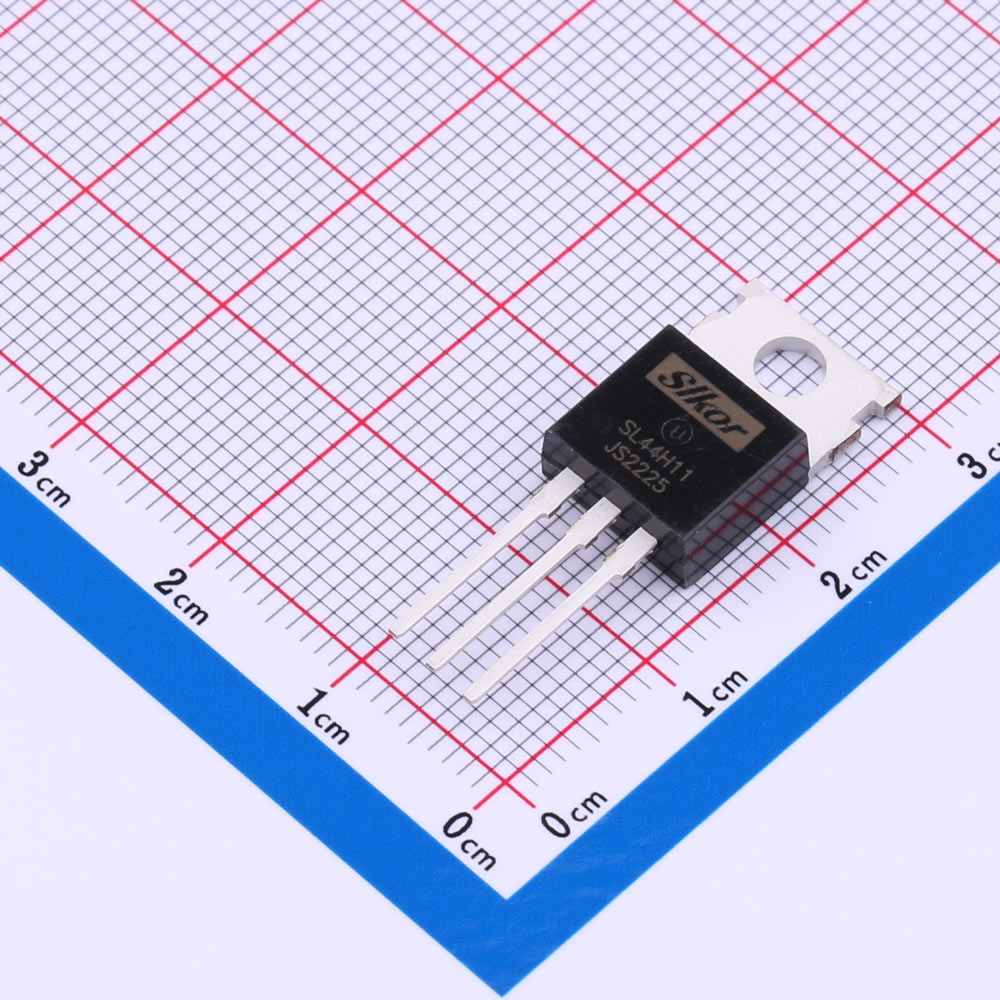

三极管SL44H11
制造商: 萨科微Slkor
产品概述:
slkor萨科微SL44H11是一款高性能NPN型三极管，由萨科微Slkor生产制造。它具有高电流和高功率处理能力，适用于要求稳定性能的功率放大和开关电路设计。
主要特性:
集射极击穿电压(Vceo): 80V
集电极电流(Ic): 10A
功率(PC): 50W
集电极-发射极饱和电压(VCE(sat)@Ic,Ib): 1V @ 8A, 0.4A
直流电流增益(hFE@Ic,Vce): 60 @ 2A, 1V
特征频率(fT): 50MHz
工作温度范围: -55℃ ~ +150℃ @ (Tj)
封装: TO-220-3L
应用领域:
功率放大器: SL44H11适用于高功率放大器设计，提供可靠的功率传输和放大。
开关电路: 在高电流和高电压的开关电路中，SL44H11的特性使其成为理想的选择。
驱动电路: 由于其高频特性和稳定性能，可用于各种驱动电路。
优势:
高电流和功率: 10A的集电极电流和50W的功率处理能力，适应各种高功率需求。
低饱和电压: 1V的饱和电压，降低了功率损耗，提高了效率。
稳定可靠: SL44H11在广泛的工作温度范围内工作，具有高可靠性和稳定性。
适用性广: 适用于功率放大、开关和驱动电路等多种应用场景。
封装信息:
封装类型: TO-220-3L
尺寸: 标准TO-220-3L封装，易于安装和散热。
注意事项:
请根据制造商提供的规格书使用本产品。
在设计电路时，请考虑工作温度范围和功率需求。
SL44H11三极管是一款高性能且稳定可靠的组件，适用于各种功率处理和控制电路设计。无论是功率放大器还是开关电路，它都能够满足您的需求。
关于萨科微Slkor:
萨科微Slkor是一家专业的半导体器件制造商，致力于为客户提供高品质、高性能的产品和解决方案。公司拥有先进的生产工艺和严格的质量管理体系，为客户的设计和应用提供可靠支持。
| 文件名称 | 标题 | 说明 |
|---|---|---|

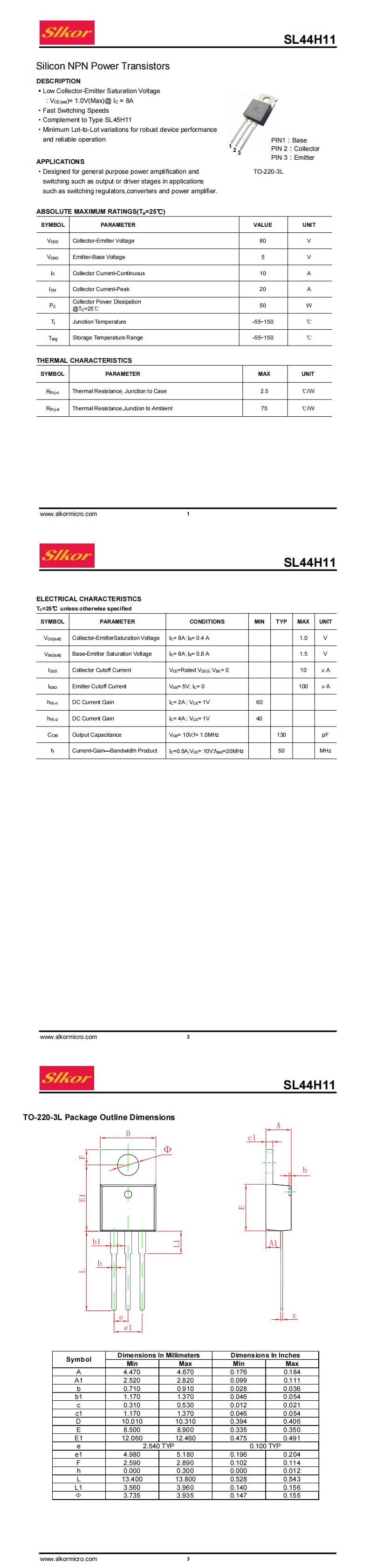

| SL44H11 TO-220-3L.pdf | - |
