产品概述:

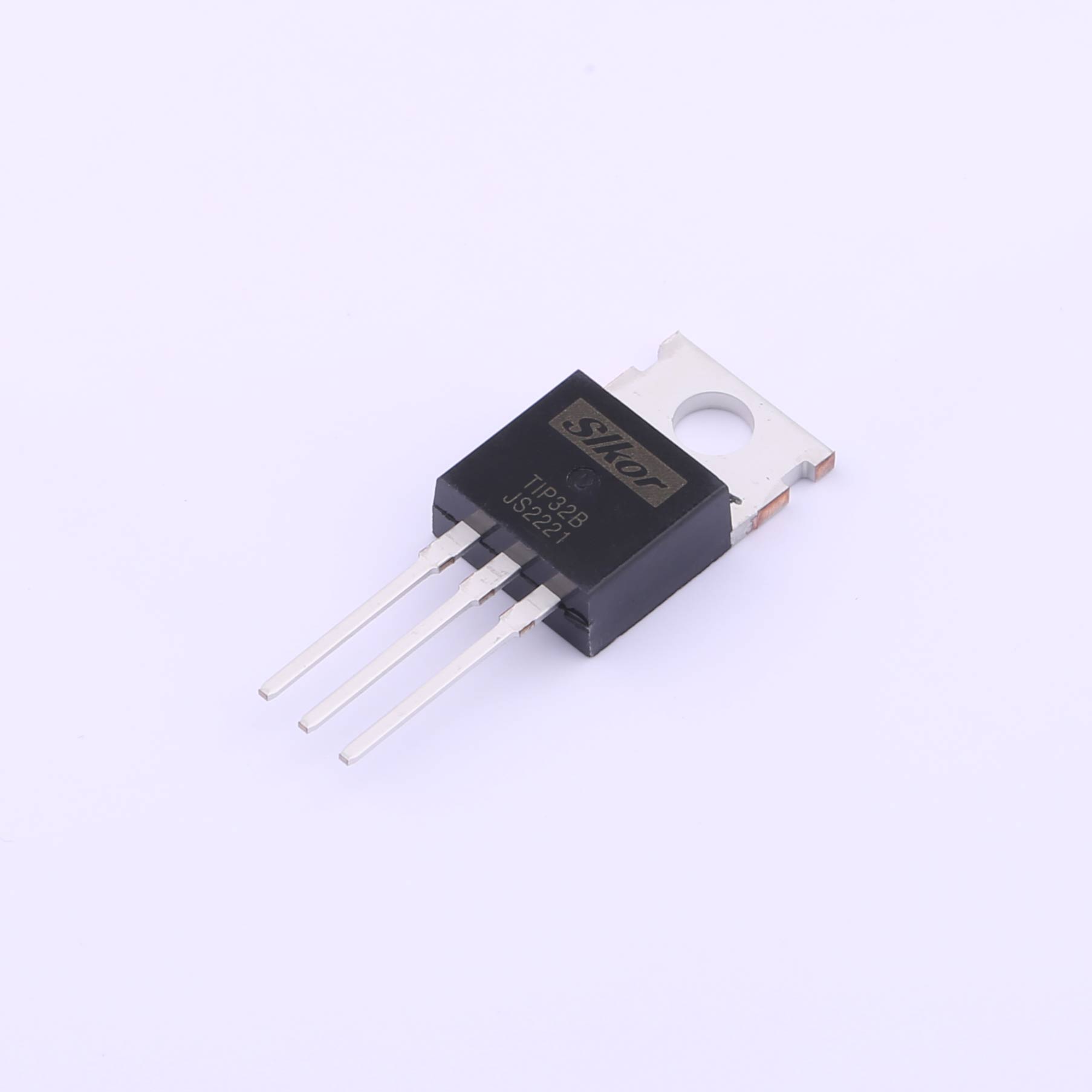

TIP32B是由萨科微（Slkor）生产的三极管，是一款高性能半导体器件，广泛应用于功率放大、开关电源等电子电路。
主要技术规格:
集射极击穿电压(Vceo): -80V
集电极电流(Ic): -3A
功率(PC): 40W
集电极-发射极饱和电压(VCE(sat)@Ic,Ib): -1.2V @ -3A, -0.375A
直流电流增益(hFE@Ic,Vce): 25 @ -1A, -4V
特征频率(fT): 3MHz
工作温度: -65℃ 到 +150℃ (Tj)

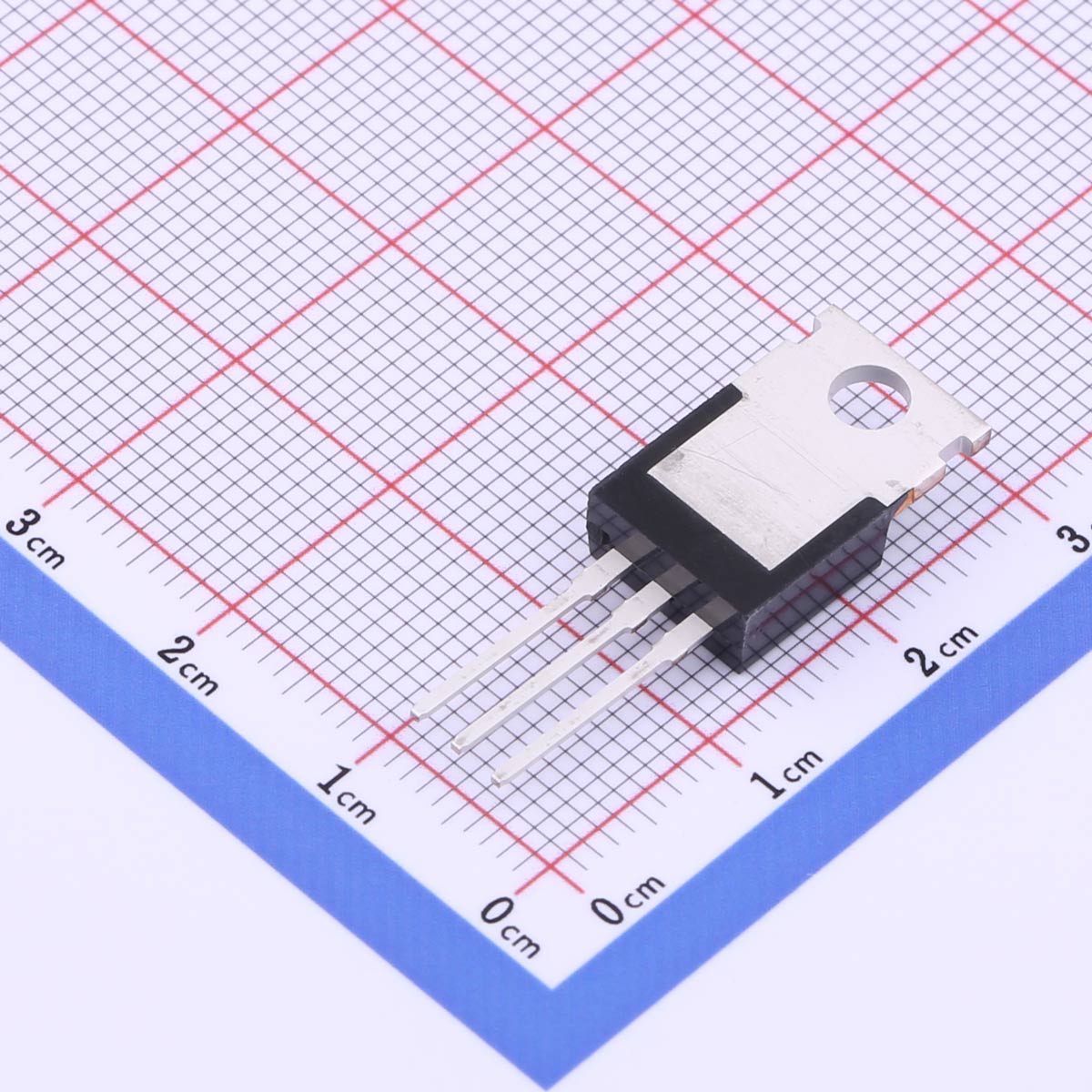

封装信息:TO-220
主要特性和优势:
适中集射极击穿电压(Vceo): -80V的集射极击穿电压，适用于一般电路设计。
高集电极电流(Ic): -3A的集电极电流，适用于中功率应用场景。
较大功率(PC): 40W的功率，提供较大的功率处理能力。
低集电极-发射极饱和电压(VCE(sat)): -1.2V @ -3A, -0.375A，具有低压降，提高效率。
适中直流电流增益(hFE): 25 @ -1A, -4V，提供增益的精确控制。
较低特征频率(fT): 3MHz的特征频率，适用于一些低频应用。
应用领域:
TIP32B三极管广泛应用于功率放大器、开关电源、稳压器等电子设备和电路。
注意事项:
在使用TIP32B三极管时，请仔细阅读生产商提供的规格书和建议，以确保最佳性能和可靠性。
以上信息可能会因制造商更新而有所改变，建议在购买前查阅最新的规格书。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| TIP32C TO-220.pdf | TIP32C TO-220 | - |
