产品概述：
BC817-25W是由萨科微（Slkor）生产的NPN型三极管，具有广泛的应用范围。它采用SOT-323封装，适用于各种电子设备和电路应用。
关键特性：
晶体管类型： NPN - 面向负正负型晶体管的NPN型设计。
集射极击穿电压（Vceo）： 45V - 提供较高的集射极击穿电压。
集电极电流（Ic）： 500mA - 具有适度的集电极电流能力。
功率（Pd）： 200mW - 适用于低功耗电子设备。
集电极-发射极饱和电压（VCE(sat)@Ic,Ib）： 700mV @ 500mA, 50mA - 低饱和电压设计。
直流电流增益（hFE@Ic,Vce）： 160 @ 100mA, 1V - 具有高直流电流增益。
特征频率（fT）： 100MHz - 适用于高频应用。
工作温度： +150℃ @ (Tj) - 适用于广泛的工作温度范围。
应用领域：
放大器和放大电路
信号处理电路
电源管理系统
电子开关
通信设备
性能优势：
适度的集电极电流能力： 500mA的集电极电流，适用于多种应用场景。
低饱和电压设计： 700mV的饱和电压，有助于降低功耗。
高直流电流增益： 160的直流电流增益，提供增强的信号放大。
高特征频率： 100MHz的特征频率，适用于高频应用。
广泛的工作温度范围： +150℃的工作温度，适用于多种环境条件。
安装与使用：
BC817-25W采用SOT-323表面贴装封装，适用于紧凑的空间。详细的安装和使用说明可参考产品手册，确保最佳性能和稳定性。
注意事项：
在使用BC817-25W时，请根据产品手册提供的电气特性和*最大额定值来选择合适的工作条件，并确保正确连接和使用。
为了获取更多技术支持和产品信息，请联系萨科微（Slkor）客户服务团队。
| 文件名称 | 标题 | 说明 |
|---|---|---|

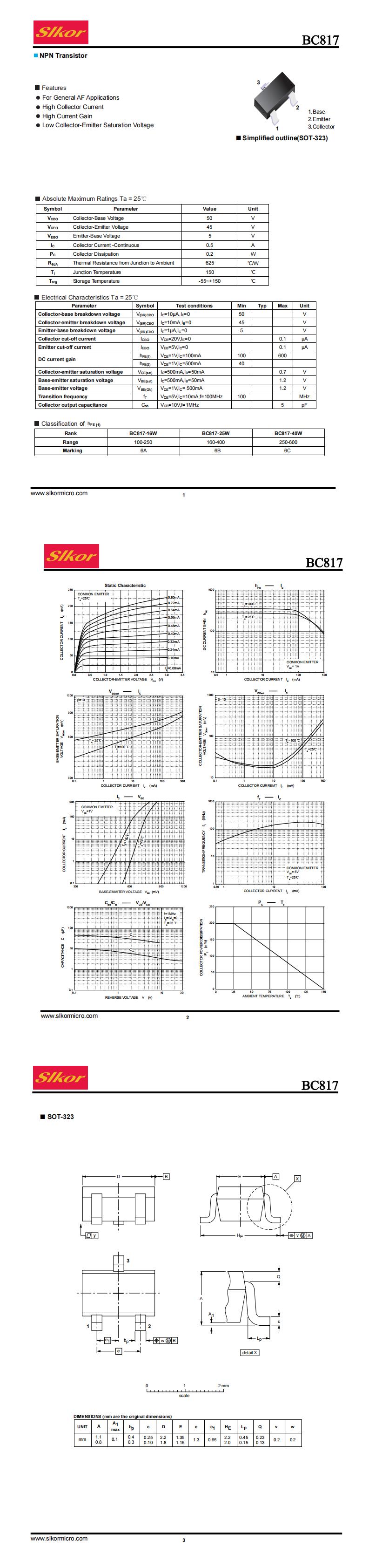

| BC817-25W SOT-323.pdf | BC817-25W SOT-323 | - |
