产品概述：

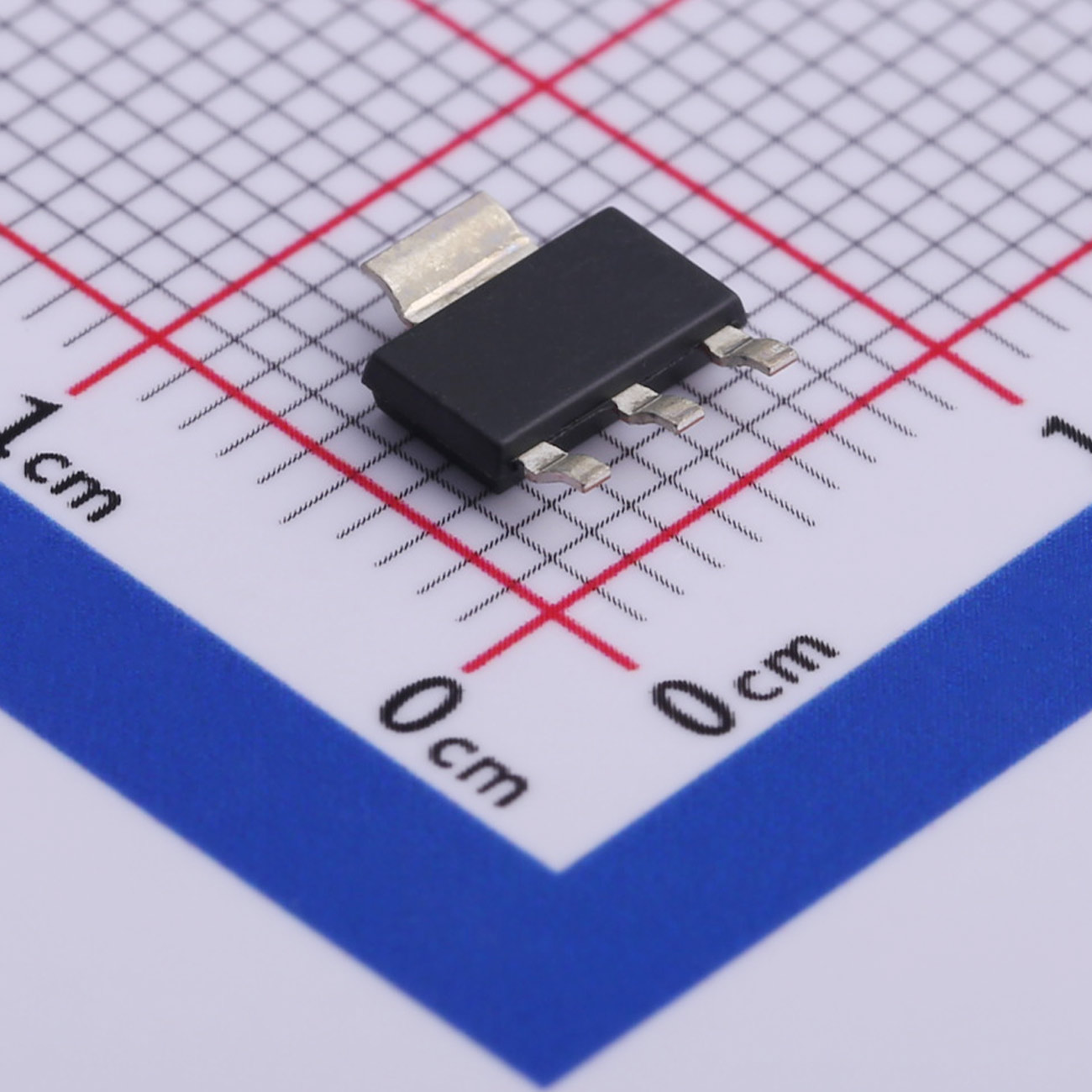

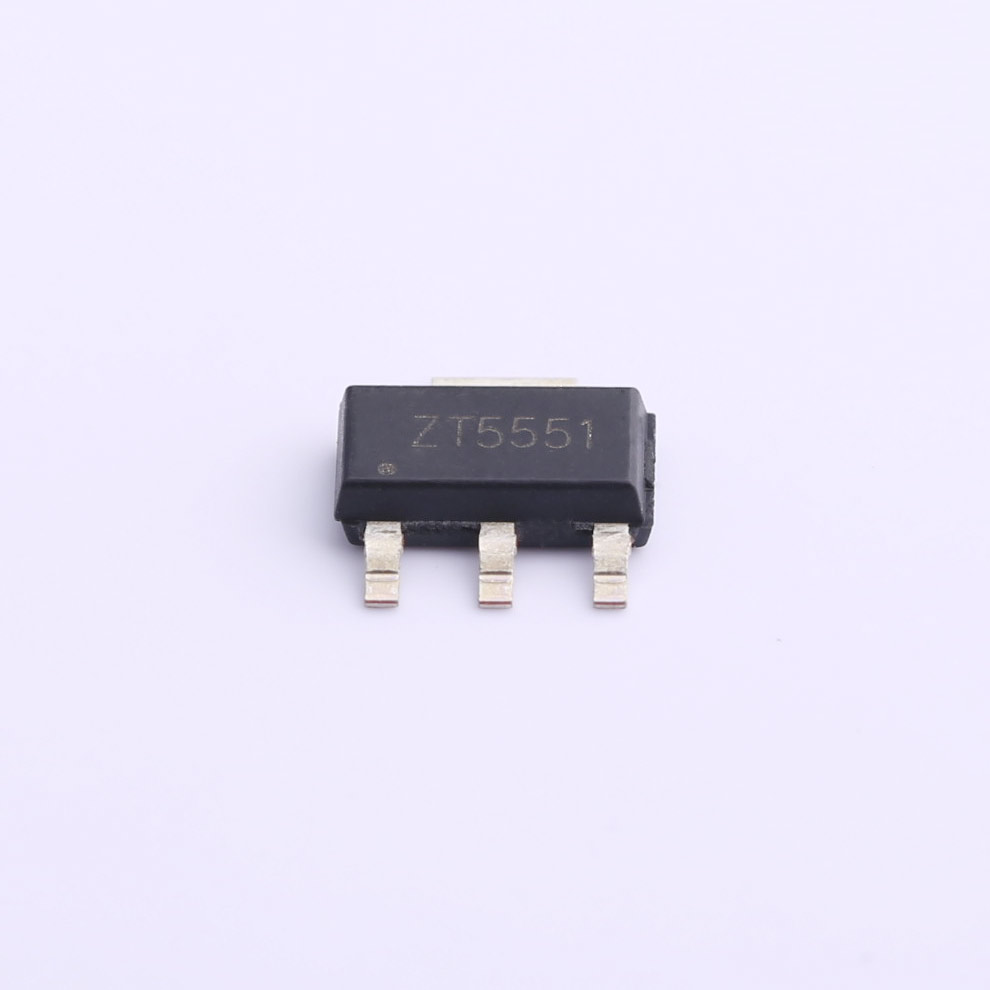

CZT5551是萨科微slkor生产的一款高性能的三极管，广泛应用于各种电子电路中，以其*的电气特性和可靠性而受到市场的青睐。
产品优势：
- 高功率增益：CZT5551提供了高功率增益，使其在放大电路中表现*。
- *的热稳定性：在高温环境下仍能保持稳定的性能。
- 低噪声特性：适合用于对噪声要求严格的应用场景。
产品特征：
晶体管类型:NPN
集射极击穿电压(Vceo):160V
集电极电流(Ic):600mA
功率(Pd):1.5W
集电极截止电流(Icbo):50nA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib):200mV@50mA,5mA
直流电流增益(hFE@Ic,Vce)-
特征频率(fT):100MHz
工作温度:-55℃~+150℃@(Tj)
应用领域：
- 电源管理：用于调节和控制电源电路中的电流和电压。
- 信号放大：在通信设备和音频放大器中放大信号。
- 电机驱动：控制电机的转速和方向。
注意事项：
- 在设计电路时，应确保三极管的工作条件符合其电气参数要求，避免超出其最大额定值。
- 应根据具体的应用需求选择合适的散热解决方案，以保证三极管的长期稳定运行。
- 在使用过程中，应注意静电放电(ESD)防护，避免损坏三极管。
关于萨科微 Slkor：
萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商，拥有先进的技术和严格的质量控制体系，为客户的设计提供最佳的解决方案和支持。
| 文件名称 | 标题 | 说明 |
|---|---|---|
| CZT5551.pdf | - |
